| 最小注文数量 : | 5 km | 価格 : | 1680USD / km |
|---|---|---|---|
| パッケージの詳細 : | 1つの木製ドラムに1/2/3/4/5 km | 受渡し時間 : | 15ダイアス |
| 支払条件 : | L/C、T/T、Western Union | 供給の能力 : | 1日50 km |
| 起源の場所: | 広東中国 | ブランド名: | JQ/OEM/Customize |
|---|---|---|---|
| 証明: | ISO9001/CE/ROHS/FCC | モデル番号: | OPGW-24B1-86（87.6; 55.8） |
|
詳細情報 |
|||
| ケーブルの直径: | 12.4mm | サポート断面: | 86.4mm |
|---|---|---|---|
| ワイヤーのセクション: | 68.8mm | アルチューブのセクション: | 17.6mm |
| ファイバータイプ: | シングルモードG652D/G657A1 | 繊維数: | 24 48 96 コア |
| 構造: | Unitube | インストール: | 電力システム |
| ファイバーブランド: | Corning/ YOFCまたは顧客 | ファイバータイプ: | G652D G655 G657 |
| 起源: | 広州中国 | パッキング: | 木製のリール |
| 外径: | 15mm | 光ファイバ: | G652D,G655C |
| 外側の鞘: | アルミニウム | 水漏れ: | 水が詰まった |
| 保証: | 5年 | ケーブルの直径: | 0.25mm |
| 腐食: | 腐食防止 | インストール方法: | 空中オーバーヘッド設置 |
| RTS: | 60-80kn | ファイバーモード: | シングルモードまたはマルチモード |
| 製品名: | 付属品はワイヤー グリップを前もって形成した | 径間長: | 1000メートルまで |
| ケーブルモード: | 光学接地線 | ||
| ハイライト: | 送電用24芯OPGWケーブル,48芯光ファイバー複合架空地線ネットワーク,保証付きOPGW光ファイバーケーブル |
||
製品の説明
OPGWの説明
OPGW光ケーブルは,高電圧送電線の地上線に光ファイバーを組み込み,電力網に沿って安全で効率的な通信システムを構築する.接続とデータ伝送という 二重の役割でOPGWは,電源システムの保護と信頼性の高い通信の両方を保証します.金属線構造は優れた機械的強度,安定性,および長い使用寿命を提供します.従来の光ケーブル装置と比較してOPGWは,建設時間とプロジェクト全体のコストを大幅に削減します.電源伝送プロジェクト,サブステーション,スマートグリッド通信システムに広く使用されています.
OPGW オプティカルケーブル 特徴と利点
高級なステンレス鋼管技術で 水を遮る化合物で満たされ 繊維を最大限に保護します
高張力とコンパクトな構造は,厳しい環境でも耐久性を保証します.
電力網と通信ネットワークの間の干渉が低く,短回路状態でも
設置が簡単で,一般的な接地線仕様と互換性があり,既存の接地線を直接置き換えることができます.
優れた雷耐性 長期間の安定した性能
通信を電力配送インフラに統合するためのコスト効率の良いソリューションです.
適用する
OPGWは主に電源通信システムと関連アクセサリーで使用されます.リレー保護,自動モニタリング,高電圧電源線に沿って設置されている場合,信号伝送.

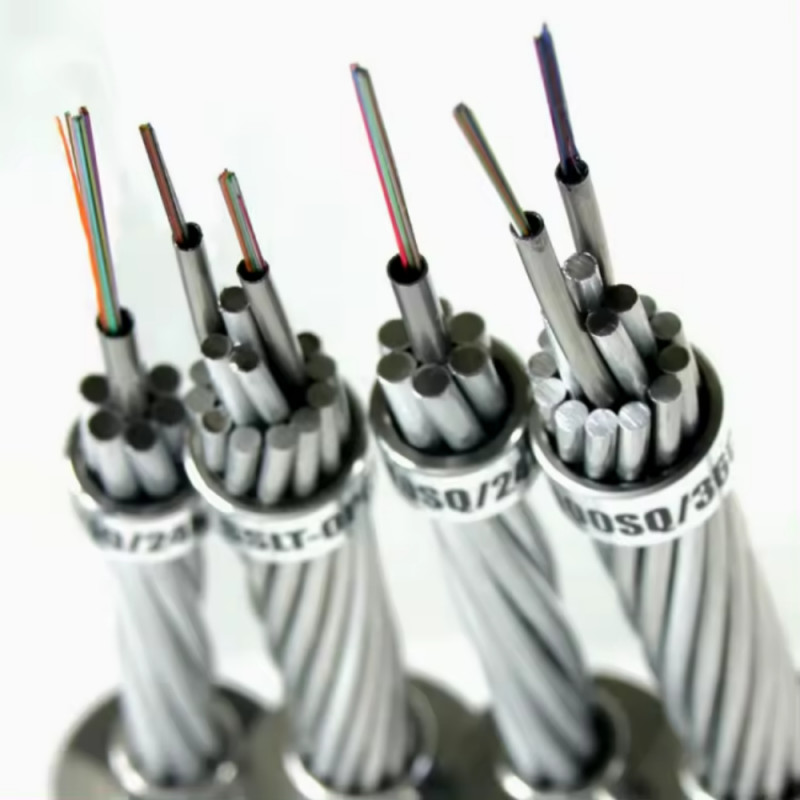

構造
ストランッド・オプティカル・グラウンドワイヤー (OPGW) は,アルミで覆われた鋼鉄 (ACS) ワイヤの二重または三重層,またはACSとアルミ合金ワイヤの混合物で製造される.その 設計 は,現代 の 空中 電力 網 の 必要 に 応える よう に 最適 化 さ れ て い ます電気接地と光通信の両方を保証します
ファイバーオプション
G652D,G655C,G657A1
マルチモード: 50/125, 62.5/125, OM3, OM4
繊維数
最大 96 コア
電圧範囲
110KV以下の電源線に適しています
主な用途
新築の空中電源線に広く使用される
大容量のファイバーと超高電圧 (UHV) 送電プロジェクトに最適
短回路の欠陥電流を運ぶときに,接地と雷の保護を提供します
典型的な デザイン
高強度と信頼性の高い保護のために中央アルミで覆われた不?? 鋼管OPGW
PBT アルミチューブ付きOPGW
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-11387 について9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
OPGW ステンレス鋼管の典型的な設計
二重層の典型的な設計:
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-89[55]4;62.9 | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90].0;86.9 | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6 | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79]0;129. 5 | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148. 5 | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3) | 48 | 16 | 719 | 98.6 | 162.3 |
3層の典型的な設計:
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-232[343].0;191.4 | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116].5;554.6 | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7 | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
OPGW 中央ALで覆われたステンレススチール管の典型的な設計
単層用 典型的な設計
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-80 (80号) 82号3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70540;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80 (80号機)6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
二重 層 の 典型 的 な 設計
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-143 ◎879;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
OPGW 中央型不?? 鋼ローズチューブの典型的な設計
単層型設計の典型:
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-32 (OPGW-32) 40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 (((54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42 (OPGW-42) 43 (OPGW-42)5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 (OPGW-54) 55 (OPGW-54)9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61 (((73.7(第175条) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 ((55号) だった1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68 (80号機)8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 (((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 ((54号) について5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
二重層の典型的な設計:
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-96 (OPGW-96) 121 (OPGW-96)7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127 (OPGW-127) 141 について0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 77号機について8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145 (OPGW-145)) 121 (OPGW-145))0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163 (OPGW-163) 138 (OPGW-163)2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 (99号機)9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 (※109)7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 (英語版) 1184;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
1取引会社ですか? それとも製造会社ですか?
私たちは,光ファイバーケーブル,ドロップケーブル,およびパッチコードのR&Dと生産に焦点を当て,経験が10年以上あるプロフェッショナルメーカーです. 私たちの工場は,中国広州に位置しています,温かく歓迎します
2製品の品質はどのように保証されますか?
各繊維は,安定したパフォーマンスを確保するために配達前に厳格にテストされます.価格を確認した後,品質検査のために無料サンプルを提供することができます.
3小規模な注文は受けますか?
小規模な注文は歓迎します 新しいプロジェクトを支援し 事業はしばしば小規模な量から始まります
4配達時間は?
通常は3~7営業日,注文量によって異なります.安心してください.当社は支払いが受けたすぐに出荷を安排します.
5OEMサービスを提供できますか?
はい,OEMサービスは利用可能です.私たちは製品にあなたのロゴを印刷することができます.そしてあなたのカスタマイズアイデアにオープンです.
