主な機能
OPGWケーブルは,リレー保護,自動制御,データ送信をサポートする電源通信システムに対応しています.高電圧線に沿って設置されています.光通信と接地を1つのシステムに統合する.
構造

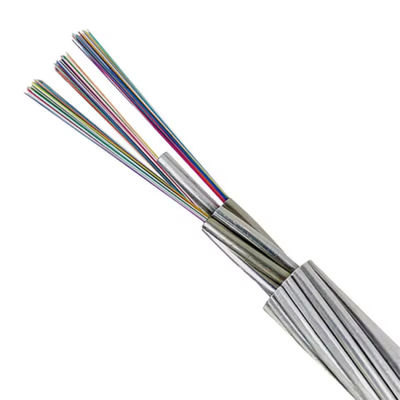

2~3層のアルミニウム製の鋼線やアルミ合金線で作られ,OPGWは送電線の機械的・構造的な要求に応用するように設計されています.
繊維の仕様
繊維タイプ:G652D,G655C,G657A1,50/125,62.5/125,OM3,OM4
ファイバー数:最大96コア
電気とアプリケーションの範囲
電力線 ≤110KVとUHVシステム
新しい空中電信線に適している
短回路電流を導いて 雷から守る
典型 的 な デザイン
中央にアルミニウムで覆われたステンレススチール管は,強力な機械性能,優れた繊維保護,長期的信頼性を保証します.
PBT アルミチューブ付きOPGW
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-11387 について9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
OPGW ステンレス鋼管の典型的な設計
二重層の典型的な設計:
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-89[55]4;62.9 | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90].0;86.9 | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6 | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79]0;129. 5 | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148. 5 | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3) | 48 | 16 | 719 | 98.6 | 162.3 |
3層の典型的な設計:
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-232[343].0;191.4 | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116].5;554.6 | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7 | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
OPGW 中央ALで覆われたステンレススチール管の典型的な設計
単層用 典型的な設計
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-80 (80号) 82号3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70540;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80 (80号機)6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
二重 層 の 典型 的 な 設計
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-143 ◎879;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
OPGW 中央型不?? 鋼ローズチューブの典型的な設計
単層型設計の典型:
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-32 (OPGW-32) 40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 (((54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42 (OPGW-42) 43 (OPGW-42)5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 (OPGW-54) 55 (OPGW-54)9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61 (((73.7(第175条) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 ((55号) だった1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68 (80号機)8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 (((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 ((54号) について5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
二重層の典型的な設計:
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-96 (OPGW-96) 121 (OPGW-96)7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127 (OPGW-127) 141 について0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 77号機について8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145 (OPGW-145)) 121 (OPGW-145))0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163 (OPGW-163) 138 (OPGW-163)2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 (99号機)9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 (※109)7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 (英語版) 1184;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
1取引会社か 製造会社ですか?
私たちは,光ファイバーケーブルを製造するプロフェッショナルで,10年以上の経験があり,広州に本拠を置いています.私たちの工場を訪問してください.
2製品品質をどのように保証しますか?
すべての繊維は配達前に厳格に検査されます.価格確認後に品質検査のために無料のサンプルが利用できます.
3小規模な注文は受けますか?
試験品や少量注文は 長期間の協力を 築くために歓迎します
4配達時間は?
通常は3~7営業日です.生産と出荷は,支払いが確認されると始まります.
5OEMサービスを提供していますか?
はい.OEMカスタマイズとロゴ印刷は,あなたのデザイン要件に応じて利用できます.
