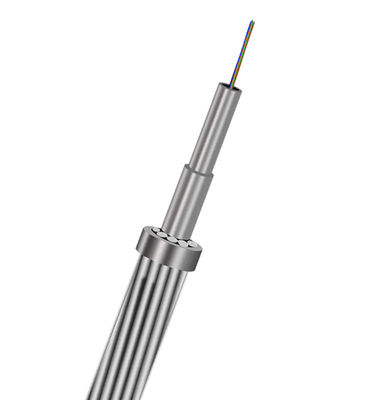

地線と光ファイバーの一体型設計
大容量通信のための48芯光ファイバー
自己支持型架空設置のための高い引張強度
故障電流を導通し、雷保護を提供
高電圧送電線のための安定した性能
架空送電線
高電圧および超高電圧電力ネットワーク
電力網の通信および監視システム
新規またはアップグレードされた架空送電線プロジェクト

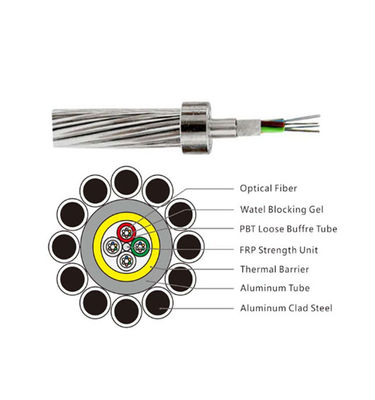

構造と性能
| 分類 | 材料 | 値 | ||
|
構造 |
光ファイバー | G652D/G655など | 2 - 144 | |
| 保護チューブ | ステンレス鋼管 | 1.5 - 6mm | ||
| ストランド線 | ASワイヤー/AAワイヤー/Alロッド | 1.5 - 6mm | ||
| 最大直径 | 30mm | |||
| 最大断面積 | 500mm2 | |||
|
特性 |
DL/T 832、IEC60794-4-10、IEEE1138などの規格に準拠 | |||
| 最大引張強度（RTS）（kN） | 700 | |||
| 最大圧壊強度（N/100mm） | 3000 | |||
| 最大短絡電流容量（40℃から200℃）（kA2s） | 2000 | |||
| 最小曲げ半径（動的） | 20D | |||
| 最小曲げ半径（静的） | 15D | |||
| 環境性能 | 設置（℃） | -10～+50 | ||
| 輸送と運用（℃） | -40～+65 | |||
光ファイバー特性
| 減衰 | 帯域幅 | 偏波モード分散 | ||||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
個々のファイバー | 設計リンク値（M=20、Q=0.01%） | |
| G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/ km | ≤0.1ps/ km |
| G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/ km | ≤0.1ps/ km |
| 50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
| 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
1. あなたは本物のメーカーですか？
はい。私たちは中国広州にある専門工場です。工場見学を歓迎します。
2. 最小注文数量は？
MOQは1kmです。新しいプロジェクトには試用注文がサポートされています。
3. サンプルを入手できますか？
はい。無料サンプルをご利用いただけます。速達の送料のみご負担ください。
4. どのような支払い方法を受け入れますか？
L C T T Western UnionとPayPalを受け入れます。
5. 納期は？
通常、注文数量に応じて3〜7営業日です。
6. カスタマイズされた製品とロゴサービスを提供していますか？
はい。OEMおよびODMサービスをご利用いただけます。
