OPGW 光纤地线（架空地线）
製品紹介:

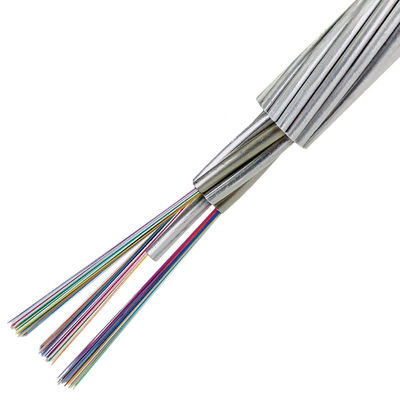

OPGWは、架空送電線用の光ファイバーを内蔵した地線であり、接地、雷保護、高速通信を1本のケーブルに統合したものです。
主な特徴:
耐水性ステンレス鋼管による強力な保護
過酷な環境に対応する高い引張強度
安定した電気的性能
容易な設置と交換
電力と通信のデュアル機能
用途:
送電線
変電所
スマートグリッドネットワーク
電力通信システム
主な機能
OPGWケーブルは主に電力通信システムに適用され、リレー保護、自動制御、データ伝送用のアクセサリーと連携して機能します。高電圧送電線に沿って設置され、光通信機能と接地機能を統合しています。
構造
撚り線光ファイバー地線（OPGW）は、アルミニウム被覆鋼線（ACS）を2層または3層、あるいはACSとアルミニウム合金線の混合で製造されます。この設計は、送電線の一般的な構造的および機械的要件を満たすように最適化されています。
ファイバー仕様
オプションのファイバータイプ: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
ファイバー数: 最大96コア
電気的・応用範囲
110KV以下の電圧レベルの送電線に適しています
新規架空送電線に広く適用されています
UHV（超高電圧）システム向けに多数のファイバーを収容可能
雷からの保護を提供し、短絡地絡電流を安全に導通させます
代表的な設計

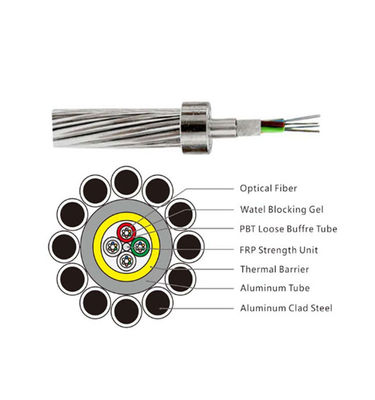

中央アルミニウム被覆ステンレス鋼管構造により、優れたファイバー保護、機械的強度、長期信頼性を確保します。
PBTアルミニウムチューブ付きOPGW
| 仕様 | ファイバー数 | 直径（mm） | 重量（kg/km） | RTS（KN） | 短絡（KA2s） |
| OPGW-113（87.9;176.9） | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70（81; 41） | 24 | 12 | 500 | 81 | 41 |
| OPGW-66（79;36） | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77（72;36） | 36 | 12.7 | 503 | 72 | 67 |
OPGW 撚りステンレス鋼管の代表的な設計
二層構造の代表的な設計:
| 仕様 | ファイバー数 | 直径（mm） | 重量（kg/km） | RTS（KN） | 短絡（KA2s） |
| OPGW-89[55.4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64.6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79.0;129.5] | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5] | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
三層構造の代表的な設計:
| 仕様 | ファイバー数 | 直径（mm） | 重量（kg/km） | RTS（KN） | 短絡（KA2s） |
| OPGW-232[343.0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366.9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358.7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
OPGW 中央アルミニウム被覆ステンレス鋼管の代表的な設計
一層構造の代表的な設計
| 仕様 | ファイバー数 | 直径（mm） | 重量（kg/km） | RTS（KN） | 短絡（KA2s） |
| OPGW-80（82.3;46.8） | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70（54.0;8.4） | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80（84.6;46.7） | 48 | 12.1 | 514 | 84.6 | 46.7 |
二層構造の代表的な設計
| 仕様 | ファイバー数 | 直径（mm） | 重量（kg/km） | RTS（KN） | 短絡（KA2s） |
| OPGW-143（87.9;176.9） | 36 | 15.9 | 617 | 87.9 | 176.9 |
OPGW 中央ステンレス鋼ルースチューブの代表的な設計
一層構造の代表的な設計:
| 仕様 | ファイバー数 | 直径（mm） | 重量（kg/km） | RTS（KN） | 短絡（KA2s） |
| OPGW-32（40.6;4.7） | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42（54.0;8.4） | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42（43.5;10.6） | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54（55.9;17.5） | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61（73.7;175） | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61（55.1;24.5） | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68（80.8;21.7） | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75（54.5;41.7） | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76（54.5;41.7） | 60 | 12 | 385 | 54.5 | 41.7 |
二層構造の代表的な設計:
| 仕様 | ファイバー数 | 直径（mm） | 重量（kg/km） | RTS（KN） | 短絡（KA2s） |
| OPGW-96（121.7;42.2） | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127（141.0;87.9） | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127（77.8;128.0） | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145（121.0;132.2） | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163（138.2;183.6） | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163（99.9;213.7） | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183（109.7;268.7） | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183（118.4;261.6） | 48 | 18 | 895 | 118.4 | 261.6 |
OPGWケーブルFAQ
Q1: OPGWケーブルとは何ですか？
A: OPGWは、送電線用の光ファイバーを内蔵した地線であり、保護と通信を統合したものです。
Q2: 主な利点は何ですか？
A: 1本のケーブルで接地、雷保護、データ伝送を提供します。
Q3: 既存の地線を置き換えることはできますか？
A: はい、OPGWは従来の地線を直接置き換えることができます。
Q4: 屋外での使用に耐えられますか？
A: はい、高い強度と耐候性、機械的ストレスへの耐性を備えています。
Q5: OPGWはどこで使用されますか？
A: 送電線、変電所、スマートグリッドシステムで使用されます。
