OPGW光ファイバーケーブル製品概要

OPGW（光電力架空地線）ケーブル は 光ファイバー と 高電圧送電線 の 架空地線 を組み合わせ、単一のケーブル内で電気的接地と光通信を同時に実現 します。この デュアルファンクション設計 は、システムの信頼性を高め、インフラを簡素化し、建設コストを削減します。その

金属補強構造

• により、OPGWケーブルは丈夫で耐久性があり、過酷な環境条件にも耐えます。主な特徴と利点高度な保護: 水分遮断コンパウンド

• が充填されたステンレス鋼管は、光ファイバーを湿気や物理的損傷から保護します。高強度＆コンパクト設計: 優れた 引張強度 と構造的なコンパクトさを提供し、長スパンの屋外設置

• や過酷な環境に適しています。電磁干渉の最小化:

• 通信信号と電力システムの短絡電流間の干渉を低減します。簡単な設置: 標準的な架空地線の仕様と互換性があり、新規建設および交換プロジェクト

に最適です。

用途と利点OPGWケーブルは、スマートグリッドおよび最新のユーティリティインフラ に不可欠であり、送電線に統合された信頼性の高い通信バックボーン

• を提供します。これにより、以下が可能になります: と と

• 故障検出

• 高速長距離データ伝送 と と

ダウンタイムの削減雷、風荷重、温度変化に対する優れた耐性 を備えたOPGWケーブルは、ネットワークを効率的に近代化 しながら、設置の中断とコストを最小限に抑えたいユーティリティにとって最適なソリューションです。

OPGW光ファイバーケーブルの用途と構造

用途:
OPGW（光電力架空地線）ケーブル は主に 電力線通信 に使用され、リレー保護、自動制御システム と統合され、高電圧送電線 と並行して設置されます。これらは、新しい架空送電線プロジェクト に最適であり、超高電圧（UHV）送電 を含み、通信容量 と 雷保護 の両方を提供し、短絡電流を安全に伝導します。

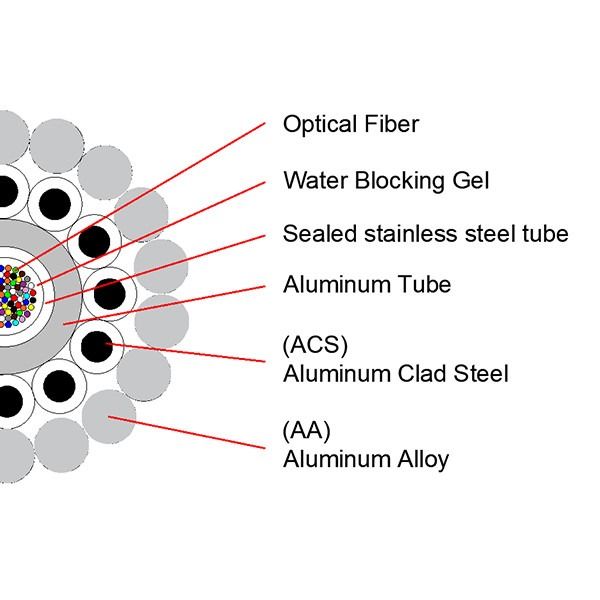

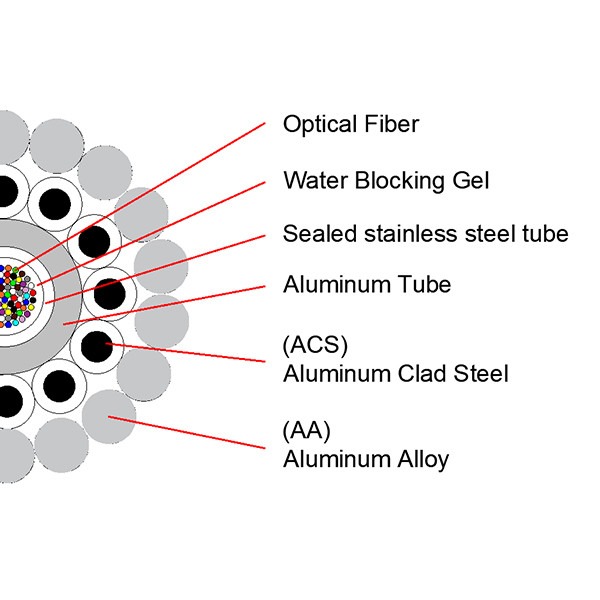

構造:
ストランド光架空地線 は、2層または3層のアルミクラッド鋼（ACS）線、またはACSと アルミニウム合金線 の組み合わせでできており、機械的強度、耐久性、および電気的性能 を提供します。標準設計では、光ファイバーを収容する中心ステンレス鋼管 が特徴で、保護のためにアルミニウムで覆われています。

技術仕様:

• ファイバータイプ: G652D、G655C、G657A1、50/125、62.5/125、OM3、OM4

• ファイバーコア数: 最大 96コア

• 電圧範囲: 定格電力線に適しています 110 kV以下

• 設計の特徴: ステンレス鋼中心管、アルミニウムカバー、高引張強度、止水、耐食性、耐紫外線性

利点:

• 高電圧送電 と 光通信 を1本のケーブルに組み合わせる

• テレコムおよびスマートグリッドアプリケーション向けに、信頼性の高い長距離データ伝送 を保証

• 屋外および高ストレス環境向けに、機械的保護、耐雷性、および耐久性 を提供

PBTアルミニウムチューブ付きOPGW

ストランドステンレス鋼管のOPGWの典型的な設計

二重層の典型的な設計:

三層の典型的な設計:

中央AL被覆ステンレス鋼管のOPGWの典型的な設計

単層の典型的な設計

二重層の典型的な設計

中央ステンレス鋼ルーズチューブのOPGWの典型的な設計

単層の典型的な設計:

二重層の典型的な設計:

よくある質問:

1. メーカーですか、それとも商社ですか？
当社は、専門の光ファイバーケーブルメーカー であり、10年以上の経験 を持ち、光ファイバーケーブル、ドロップケーブル、パッチコード、および関連製品の研究、開発、製造 を専門としています。当社の工場は 中国広州市 にあり、ぜひお越しください。

2. 製品の品質はどのように保証されていますか？
すべてのファイバーは、品質と性能を保証するために、納品前に慎重にテスト されます。価格確認後、無料サンプル をリクエストして、当社の基準を確認できます。

3. 小さな注文は受け入れられますか？
はい、小規模な注文と試用プロジェクト をサポートしており、ビジネスは多くの場合、最初の少量から始まることを理解しています。

4. 通常の納期はどのくらいですか？
納期は通常、3～7営業日 で、注文数量によって異なります。お支払い確認後、速やかに発送いたします。

5. OEMおよびカスタマイズサービスを提供していますか？
はい、OEMおよびODMサービス を提供しています。製品にロゴを印刷でき、プロジェクトのニーズに合わせてさまざまな カスタマイズリクエスト に対応できます。
