| 最小注文数量 : | 5 km | 価格 : | 1680USD / km |
|---|---|---|---|
| パッケージの詳細 : | 1つの木製ドラムに1/2/3/4/5 km | 受渡し時間 : | 15ダイアス |
| 支払条件 : | L/C、T/T、Western Union | 供給の能力 : | 1日50 km |
| 起源の場所: | 広東中国 | ブランド名: | JQ/OEM/Customize |
|---|---|---|---|
| 証明: | ISO9001/CE/ROHS/FCC | モデル番号: | OPGW-24B1-86（87.6; 55.8） |
|
詳細情報 |
|||
| ケーブルの直径: | 12.4mm | サポート断面: | 86.4mm |
|---|---|---|---|
| ワイヤーのセクション: | 68.8mm | アルチューブのセクション: | 17.6mm |
| ファイバータイプ: | シングルモードG652D | 繊維数: | 24 48コア |
| 構造: | Unitube | インストール: | 電力システム |
| ファイバーブランド: | Corning/ YOFCまたは顧客 | ファイバータイプ: | G652D G655 G657 |
| ケーブルモード: | グラウンドワイヤ | コア番号: | 24/48/顧客によって |
| ファイバ: | 4-288コア | 製品名: | 付属品はワイヤー グリップを前もって形成した |
| カスタム: | はい | 特徴: | オーバーヘッド・オブティカル・グラウンド・ケーブル |
| ケーブル重量: | 1 kmあたり25kg | キーワード: | 屋外ファイバーケーブル |
| アイテム: | 架空送電線付属品 | 実施回数: | ≥10 |
| モデル番号: | RLB | 応用: | オーバーヘッド送電線 |
| 曲げ半径: | 25倍のケーブル直径 | 重さ: | 0.2-0.5 kg/m |
| モデル: | OPGW | ||
| ハイライト: | 24コア OPGW 光ファイバーケーブル,48芯 OPGW 送電ケーブル,保証付き OPGW 光ファイバー複合架空地線 |
||
製品の説明

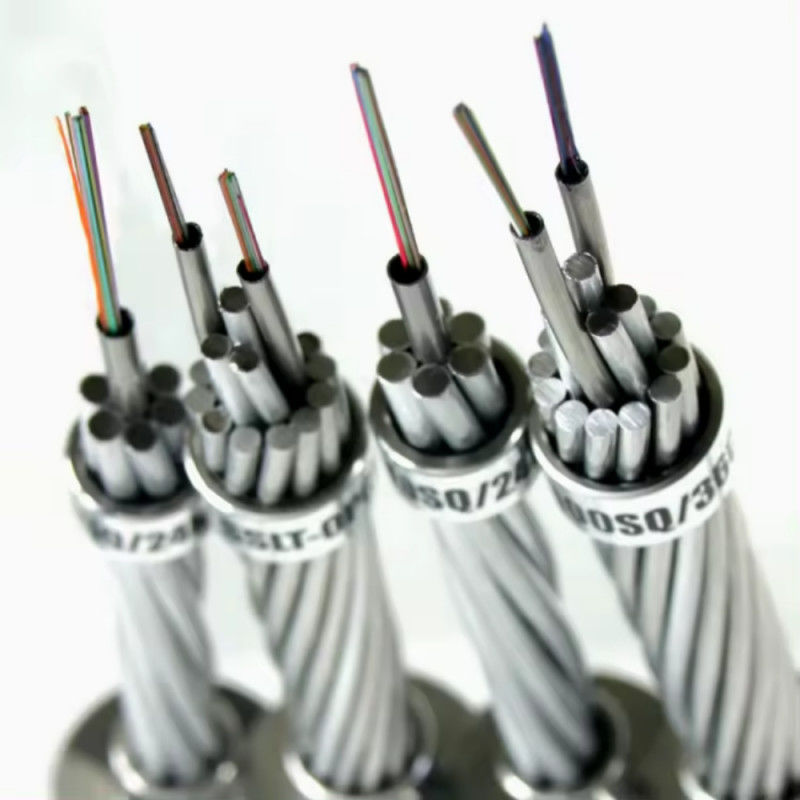

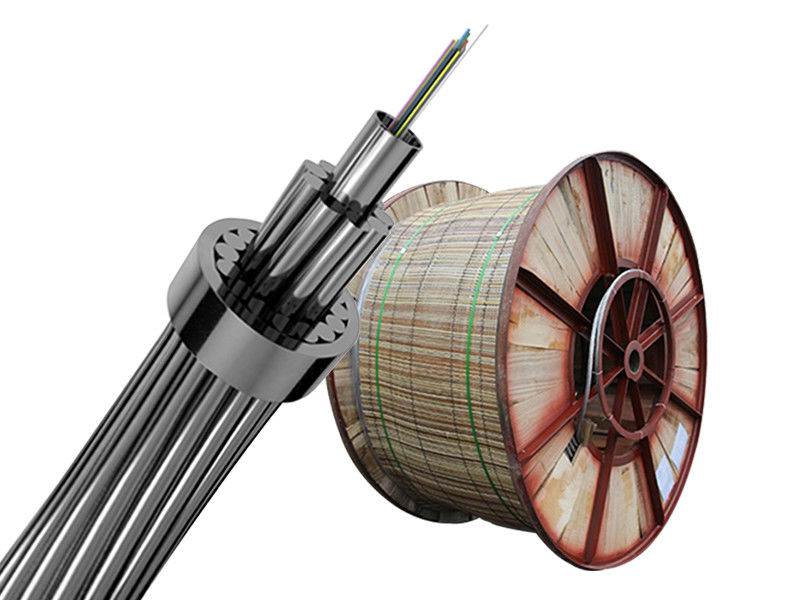

OPGWケーブル概要
オプティカル・パワー・グラウンドワイヤ (OPGW) は,高電圧電信線のグラウンドワイヤ内に光ファイバーを統合する特殊なタイプのケーブルである.防雷機能を組み合わせることでOPGWは,現代電力網にとって信頼性と効率性を備えたソリューションです.ケーブル内の光ファイバーは高速データ転送を可能にします.周囲の金属ワイヤーは優れた機械性能と電気保護を保証します伝統的な光ケーブル装置と比較して,OPGWは建設時間を短縮し,全体的なコストを削減し,長期的な安定性を向上させます.
主要 な 特徴 と 利点
高級 保護: 防水化合物 で 満たさ れ た ステンレス スチール 管 の 設計 は,光ファイバー を 湿気 や 機械 的 ストレス に 対し て 優れた 保護 を 提供 し ます.
高度 な 機械 力: コンパクトな構造で,厳しい環境や強い機械的な負荷に耐える優れた拉伸強度があります.
電気性能: 短回路状態では,電力網と通信システムとの間の干渉を効果的に軽減します.
簡単 に 設置 する: 従来の接地ケーブルの仕様に対応するように設計されたOPGWは,便利に設置され,既存の接地ケーブルを大きな変更なしに直接置き換えることができます.
二重機能性: 電力システムと高容量光通信チャンネルの両方の接地保護を提供し,信頼性とコスト効率を保証します.
広範囲の応用: 送電線,サブステーション,スマートグリッド通信ネットワークで使用するのに最適です.
主な機能
OPGWケーブルは主に電源通信システムで使用され,リレー保護,自動制御,データ送信のためのアクセサリーと連携する.高電圧電源線の横に設置されています, 光通信と接地機能を組み合わせます.

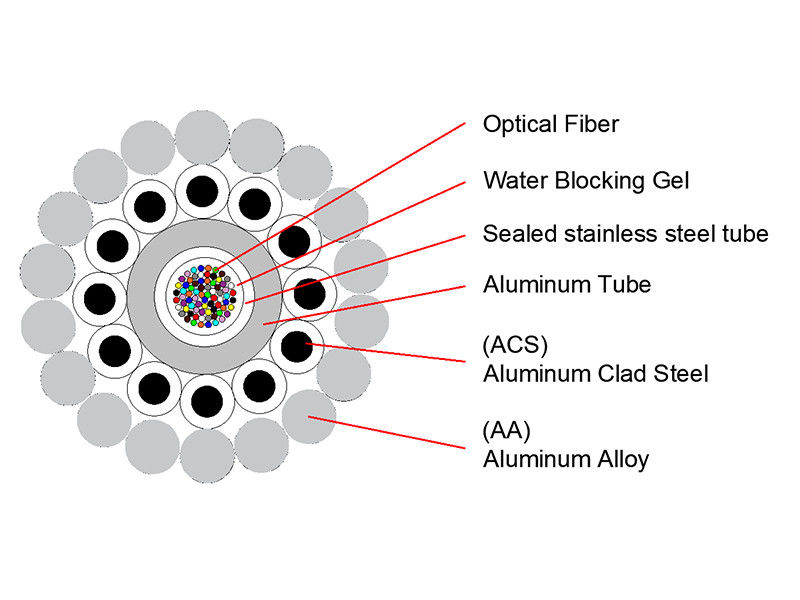

構造
ストランッド・オプティカル・グラウンドワイヤー (OPGW) は,アルミで覆われた鋼鉄ワイヤー (ACS) の2~3層,またはACSとアルミ合金ワイヤの混合物で製造される.この設計は,電源送電線の一般的な構造および機械的な要求を満たすために最適化されています..
繊維の仕様
選択可能なファイバータイプ:G652D,G655C,G657A1,50/125,62.5/125,OM3,OM4
繊維数:最大96コア
電気とアプリケーションの範囲
電気線に適し,電圧レベルが110KV以下
新しい空中送電線に広く使用される
超高電圧 (UHV) システムのための多くの繊維を運ぶことができる
雷から保護し,短回路の欠陥電流を安全に導きます
典型 的 な デザイン
中央はアルミで覆われたステンレス鋼管構造で,繊維の優れた保護,機械的強度,長期的信頼性を保証します.
PBT アルミチューブ付きOPGW
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-11387 について9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
OPGW ステンレス鋼管の典型的な設計
二重層の典型的な設計:
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-89[55]4;62.9 | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90].0;86.9 | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6 | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79]0;129. 5 | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148. 5 | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3) | 48 | 16 | 719 | 98.6 | 162.3 |
3層の典型的な設計:
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-232[343].0;191.4 | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116].5;554.6 | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7 | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
OPGW 中央ALで覆われたステンレススチール管の典型的な設計
単層用 典型的な設計
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-80 (80号) 82号3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70540;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80 (80号機)6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
二重 層 の 典型 的 な 設計
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-143 ◎879;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
OPGW 中央型不?? 鋼ローズチューブの典型的な設計
単層型設計の典型:
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-32 (OPGW-32) 40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 (((54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42 (OPGW-42) 43 (OPGW-42)5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 (OPGW-54) 55 (OPGW-54)9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61 (((73.7(第175条) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 ((55号) だった1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68 (80号機)8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 (((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 ((54号) について5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
二重層の典型的な設計:
| 仕様 | 繊維数 | 直径 (mm) | 重量 (kg/km) | RTS (KN) | 短回路 (KA2s) |
| OPGW-96 (OPGW-96) 121 (OPGW-96)7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127 (OPGW-127) 141 について0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 77号機について8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145 (OPGW-145)) 121 (OPGW-145))0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163 (OPGW-163) 138 (OPGW-163)2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 (99号機)9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 (※109)7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 (英語版) 1184;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
