OPGW 光ファイバーケーブル 24-48 コア シングルモード G652D 電源システム用

最小注文数量 : 5 km 価格 : 1680USD / km

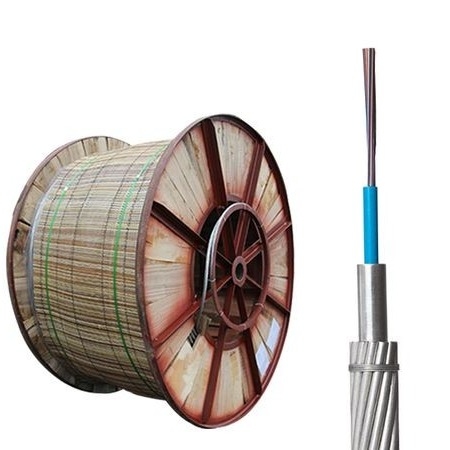

パッケージの詳細 : 1つの木製ドラムに1/2/3/4/5 km 受渡し時間 : 15ダイアス
支払条件 : L/C、T/T、Western Union 供給の能力 : 1日50 km
起源の場所: 広東中国 ブランド名: JQ/OEM/Customize
証明: ISO9001/CE/ROHS モデル番号: OPGW-24B1-86(87.6; 55.8)

詳細情報

ケーブルの直径: 12.4mm サポート断面: 86.4mm
ワイヤーのセクション: 68.8mm アルチューブのセクション: 17.6mm
ファイバータイプ: シングルモードG652D 繊維数: 12 24 48コア
構造: Unitube インストール: 電力システム
ファイバーブランド: Corning/ YOFCまたは顧客 ファイバータイプ: G652D G655 G657
長さ: 700mまたは必要に応じて 繊維色: 青、オレンジ、茶色、アクア、グレー
光ファイバーの減衰: 1310nmで≤0.4db/km、1550nmで≤0.3db/km ファイバータイプ: G652D、G657A2
OEM: 利用可能 クラッシュ抵抗: 3000n/100mm
ケーブルタイプ: ゆるいチューブ スパン: 100m/150m/200m/400m
保管温度: -40°C〜 +70°C 材料の形状: 丸いケーブル
腐食: 腐食防止 キーワード: 屋外ファイバーケーブル
光ファイバータイプ: シングルモードG.652d 色: 黒またはカスタマイズ
ファイバ: シングルモード/マルチモード
ハイライト:

OPGW 光ファイバーケーブル 24-48コア

,

シングルモードG652D OPGWケーブル

,

電源システム用OPGWケーブル

製品の説明

光学電源接地線 (OPGWケーブル)

製品概要

についてOPGWケーブル高電圧送電線の上空の地面線に光ファイバーを統合し,電気接地そして光通信この二重機能の設計により システムの信頼性が向上し インフラストラクチャが簡素化されます 金属強化構造のおかげで ケーブルは強く 耐久性があり環境ストレスに耐えるOPGWは,従来のファイバー設置方法と比較して,建設時間が短くなるそして低コスト電力と通信線を一つに組み合わせることで


主要 な 特徴 と 利点



  • 高級 保護: ステンレス スチール の 管 は,光ファイバー を 湿気 や 物理 的 な 損傷 から 守る ため,水 を 遮る 化合物 で 満たさ れ ます.

  • コンパクトで強く: ケーブルは優れた構造的コンパクト性と高張力を持ち,厳しい環境条件に適しています.

  • 最小の電磁気干渉: 通信信号と電力網の短回路の間の相互干渉を減らすために設計されています.

  • 簡単に統合: 標準的な接地ケーブルの仕様に合致し,設置が簡単で,新規プロジェクトと交換プロジェクトの両方に最適です.

OPGWケーブルは,電力配送線に直接統合された信頼性の高い通信骨組みを提供することで,現代のスマートグリッドインフラストラクチャにおいて重要な役割を果たしています.この統合によりリアルタイムモニタリングが容易になりますネットワークの効率を向上させ,停電時間を短縮する.OPGWケーブルは,雷のような環境要因に対する強い抵抗性を維持しながら,長距離高速データ転送をサポートする頑丈な設計と二重機能性により,最小限の障害とコストでネットワークを近代化することを目指す電力会社にとって好ましい選択となっています.



OPGW 光ファイバーケーブル 24-48 コア シングルモード G652D 電源システム用 0

OPGWの適用と構造

OPGWケーブルは主にリレー保護や自動制御システムなどのアクセサリーとともに電源線通信に使用されます.高電圧の電流線と併設されている.

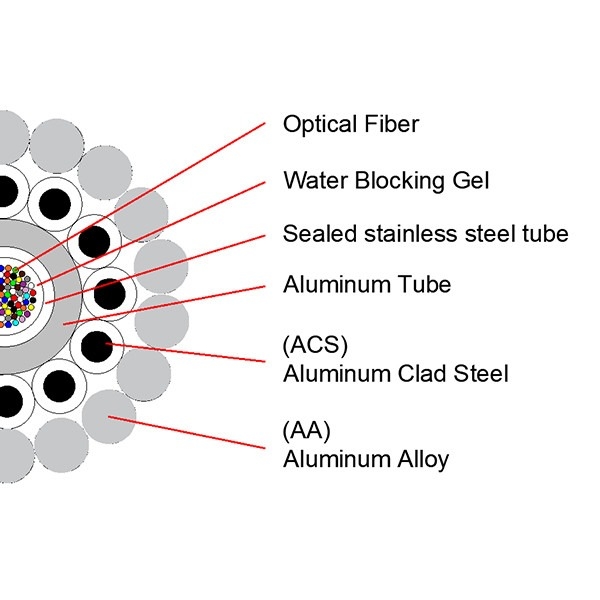

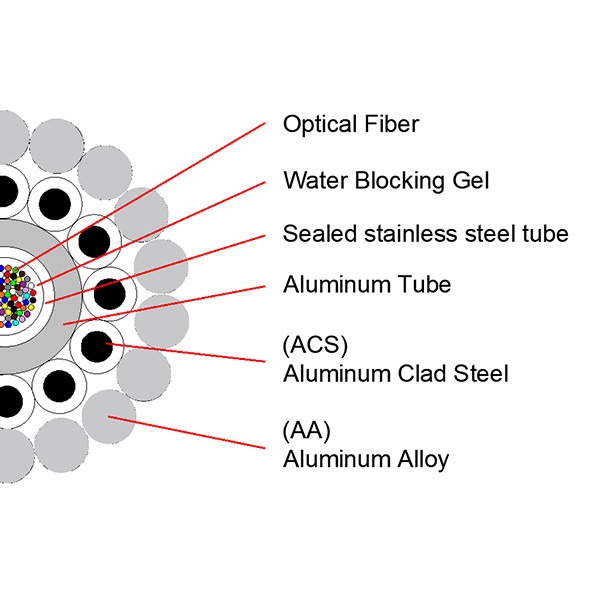

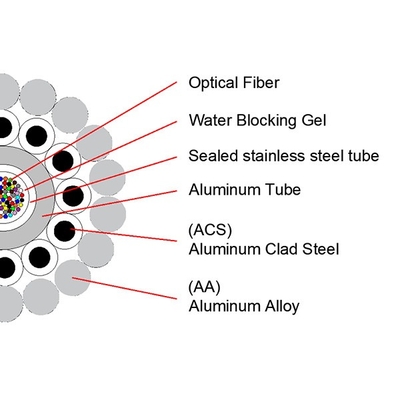

ストランッド・オプティカル・グラウンドワイヤ (OPGW) は,アルミで覆われた鋼 (ACS) のワイヤの2~3層,またはACSとアルミ合金ワイヤの組み合わせからなる.この構造は,電気送電線の共通の要件を満たすために設計されています.機械的な強度と電気性能の両方を提供します.


テクニカル仕様

  • 利用可能な繊維種類:G652D,G655C,657A1,50/125,62.5/125,OM3,OM4 (さまざまな用途に合わせてさまざまなオプション)

  • ファイバーコア数:96コアまで

  • 電圧範囲:110kV以下の電源配線に適している


申請

OPGWケーブルは,新たに建設された上空電源線に広く使用され,高繊維数と超高電圧 (UHV) 通信を必要とするプロジェクトに適しています.ケーブルを通して大きな欠陥短回路の電流を安全に導いて 雷の保護も提供.


典型 的 な デザイン

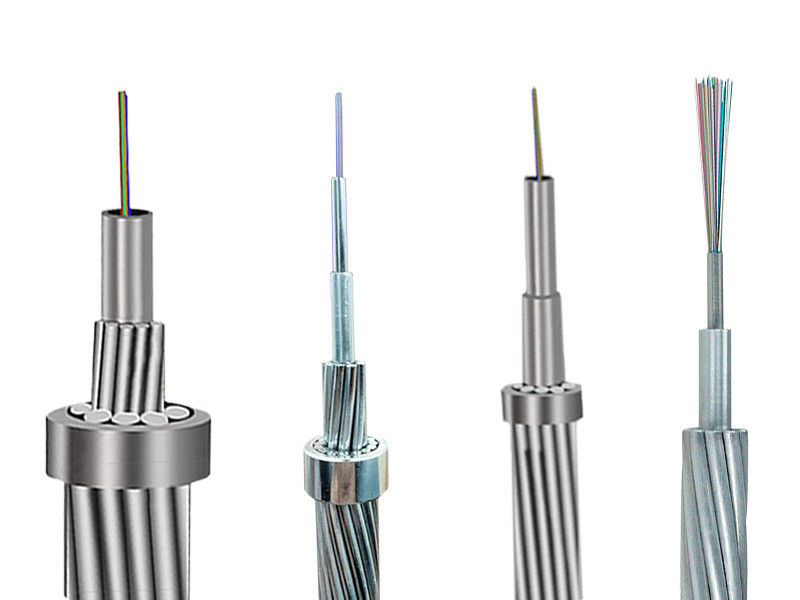

標準的なOPGW設計には,アルミで覆われた中心のステンレス鋼管が含まれ,強力な保護と耐久性を提供します.



OPGW 光ファイバーケーブル 24-48 コア シングルモード G652D 電源システム用 1

パラメータ



PBT アルミチューブ付きOPGW

仕様 繊維数 直径 (mm) 重量 (kg/km) RTS (KN) 短回路 (KA2s)

OPGW-11387 について9;176.9) 48 14.8 600 87.9 176.9
OPGW-70 ((81; 41) 24 12 500 81 41
OPGW-66 ((79;36) 36 11.8 484 79 36
OPGW-77 ((72;36) 36 12.7 503 72 67



OPGW ステンレス鋼管の典型的な設計

二重層の典型的な設計:

仕様 繊維数 直径 (mm) 重量 (kg/km) RTS (KN) 短回路 (KA2s)
OPGW-89[55]4;62.9 24 12.6 381 55.4 62.9
OPGW-110[90].0;86.9 24 14 600 90 86.9
OPGW-104[64]6;85.6 28 13.6 441 64.6 85.6
OPGW-127[79]0;129. 5 36 15 537 79 129.5
OPGW-137[85.0;148. 5 36 15.6 575 85 148.5
OPGW-145[98.6;162.3) 48 16 719 98.6 162.3

3層の典型的な設計:

仕様 繊維数 直径 (mm) 重量 (kg/km) RTS (KN) 短回路 (KA2s)
OPGW-232[343].0;191.4 28 20.15 1696 343 191.4
OPGW-254[116].5;554.6 36 21 889 116.5 554.6
OPGW-347[366].9;687.7 48 24.7 2157 366.9 687.7
OPGW-282[358].7;372.1] 96 22.5 1938 358.7 372.1



OPGW 中央ALで覆われたステンレススチール管の典型的な設計

単層用 典型的な設計

仕様 繊維数 直径 (mm) 重量 (kg/km) RTS (KN) 短回路 (KA2s)
OPGW-80 (80号) 82号3;46.8) 24 11.9 504 82.3 46.8
OPGW-70540;8.4) 24 11 432 70.1 33.9
OPGW-80 (80号機)6;46.7) 48 12.1 514 84.6 46.7

二重 層 の 典型 的 な 設計

仕様 繊維数 直径 (mm) 重量 (kg/km) RTS (KN) 短回路 (KA2s)
OPGW-143 ◎879;176.9) 36 15.9 617 87.9 176.9



OPGW 中央型不?? 鋼ローズチューブの典型的な設計

単層型設計の典型:

仕様 繊維数 直径 (mm) 重量 (kg/km) RTS (KN) 短回路 (KA2s)
OPGW-32 (OPGW-32) 40.6;4.7) 12 7.8 243 40.6 4.7
OPGW-42 (((54.0;8.4) 24 9 313 54 8.4
OPGW-42 (OPGW-42) 43 (OPGW-42)5;10.6) 24 9 284 43.5 10.6
OPGW-54 (OPGW-54) 55 (OPGW-54)9;17.5) 36 10.2 394 67.8 13.9
OPGW-61 (((73.7(第175条) 48 10.8 438 73.7 17.5
OPGW-61 ((55号) だった1;24.5) 48 10.8 358 55.1 24.5
OPGW-68 (80号機)8;21.7) 54 11.4 485 80.8 21.7
OPGW-75 (((54.5;41.7) 60 12 459 63 36.3
OPGW-76 ((54号) について5;41.7) 60 12 385 54.5 41.7

二重層の典型的な設計:

仕様 繊維数 直径 (mm) 重量 (kg/km) RTS (KN) 短回路 (KA2s)
OPGW-96 (OPGW-96) 121 (OPGW-96)7;42.2) 12 13 671 121.7 42.2
OPGW-127 (OPGW-127) 141 について0;87.9) 24 15 825 141 87.9
OPGW-127 77号機について8;128.0) 24 15 547 77.8 128
OPGW-145 (OPGW-145)) 121 (OPGW-145))0;132.2) 28 16 857 121 132.2
OPGW-163 (OPGW-163) 138 (OPGW-163)2;183.6) 36 17 910 138.2 186.3
OPGW-163 (99号機)9;213.7) 36 17 694 99.9 213.7
OPGW-183 (※109)7;268.7) 48 18 775 109.7 268.7
OPGW-183 (英語版) 1184;261.6) 48 18 895 118.4 261.6
