製品説明:

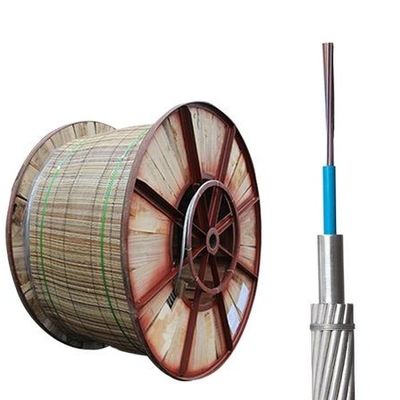

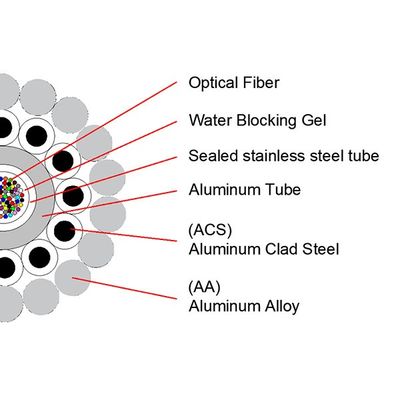

オプティカルファイバー複合上空接線 (OPGW) は,上空接線の構造内に光ファイバーユニットを統合する二重目的ケーブルである.この革新的なデザインは,従来の接地線の電気的および機械的特性と音声を送信する能力を組み合わせます電源の伝送とともに効率的な通信を保証する.
仕様:
| ケーブルモデル | OPGW-60 | OPGW-70 | OPGW-90 | OPGW-110 | OPGW-130 |
| ステンレス鋼管の数/直径 (mm) | 1/3. オーケー5 | 2/2. 2/2. 2/2. 2/2.4 | 2/2. 2/2. 2/2. 2/2.6 | 2/2. 2/2. 2/2. 2/2.8 | 1/3. オーケー0 |
| ALワイヤの数/直径 ((mm) | 0/3 でした5 | 12/2 でした4 | 12/2 でした6 | 12/2 でした8 | 12/3.0 |
| ACSワイヤの数/直径 (mm) | 6/3.5 | 5/2. 5/2.4 | 5/2. 5/2.6 | 5/2. 5/2.8 | 6/3.0 |
| キャベルの直径 (mm) | 10.5 | 12 | 13 | 14 | 15 |
| RTS (KN) | 75 | 45 | 53 | 64 | 80 |
| ケーブル重量 (kg/km) | 415 | 320 | 374 | 432 | 527 |
| DC抵抗 ((200CW/km) | 1.36 | 0.524 | 0.448 | 0.386 | 0.327 |
| 弾性モジュール (Gpa) | 162 | 96.1 | 95.9 | 95.6 | 97.8 |
| 線形熱の係数 | 12.6 | 17.8 | 17.8 | 17.9 | 17.2 |
| 膨張 ((1/°C×10-6) | |||||
| 短回路容量 (kA2s) | 24 | 57.3 | 78.9 | 105.8 | 150.4 |
| 最大動作温度 (°C) | 200 | 200 | 200 | 200 | 200 |
| 最大 繊維数 | 48 | 32 | 48 | 52 | 30 |
会社プロフィール:広州ジキアン光ファイバーケーブル株式会社
選択する理由:
認証:
