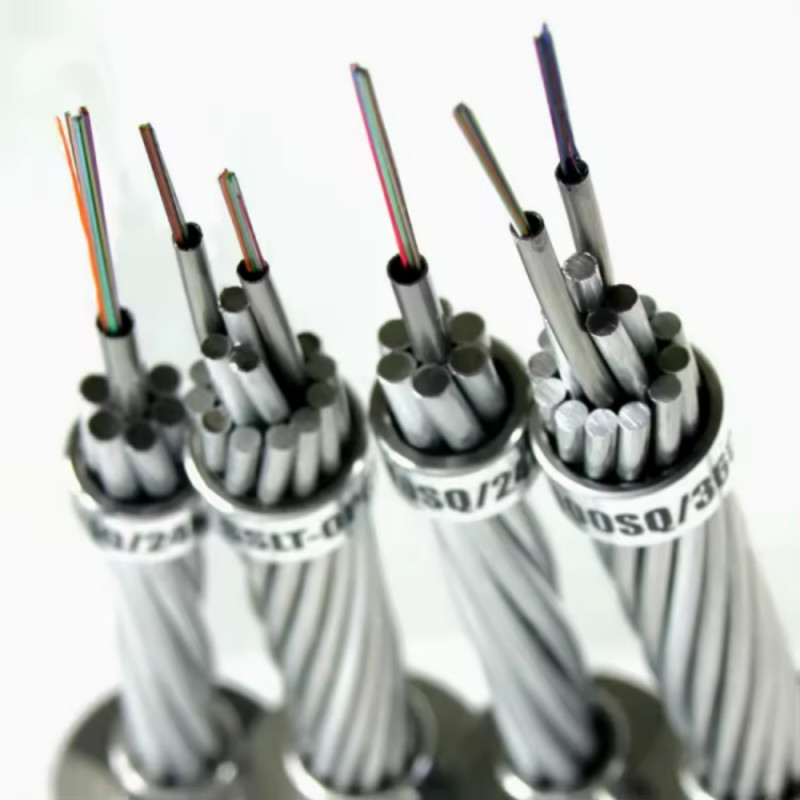

OPGW Power System Optical Power Ground Wire Fiber Optic Cable 24 48 Core Single Mode

OPGW 電源システムオプティカル電源接地線光ファイバーケーブル 24 48 コアシングルモード

接触

OPGW 電源システムオプティカル電源接地線光ファイバーケーブル 24 48 コアシングルモード

Minimum Order Quantity :	5 km	価格 :	1680USD / km
Packaging Details :	1/2/3/4/5 km in one wooden drum	Delivery Time :	15 dyas
Payment Terms :	L/C, T/T, Western Union	Supply Ability :	50 KM Per day

Place of Origin:	Guangdong China	ブランド名:	JQ/OEM
証明:	ISO9001/CE/ROHS	Model Number:	OPGW-24B1-86(87.6;55.8)

詳細情報
cable diameter:	12.4mm	supporting cross section:	86.4mm
section of AS wire:	68.8mm	section of AL tube:	17.6mm
Fiber type:	Single mode G652D	Fiber count:	24 48 96 Core
Structure:	Unitube	Installation:	power system
Fiber brand:	Corning/ YOFC/Fujikura or customerized	fiber type:	G652D G655 G657
Central Layer Material:	Stainless steel unitube	Outer Sheath:	Aluminum Clad Steel
Installation Method:	Overhead	Fiber Color:	Blue,Orange,Brown,Aqua,Grey
Fiber Count:	24-144	Diameter Of Cable:	10.5-15 mm
Water Blocking Material:	Water Swellable Tape	Surface:	smooth
Jacket Color:	Black, White or Grey	Length:	customized
Cable Mode:	Optical Ground Wire	Range Of Application:	Aerial New high voltage line
Optical Fiber Attenuation:	≤0.4dB/km at 1310nm, ≤0.3dB/km at 1550nm	Operating Temperature:	-40°C to +70°C

製品の説明

光学電源接地線 (OPGWケーブル)

OPGW (光学電力接地線) ケーブル光ファイバー通信システムの機能と高圧送電線における接地線の役割を組み合わせたものですケーブルは空気電源線の地線の中に配置されていますこの二重目的の設計により,電源と通信ネットワークの全体的な効率と信頼性が向上します.鉄線強化により堅牢で安定した構造を備えています光ファイバーが地上線に組み込まれているため,OPGWは他の方法と比較して建設時間とコストを削減し,配備を簡素化します.

OPGW 光ケーブルの主要特徴と利点:

耐久的なステンレス鋼の建築: 高品質の不?? 鋼管を水阻害剤で満たし,光ファイバーを最適に保護し,湿度や環境要因による損傷を防ぎます.
高強さとコンパクトな設計: このケーブルは,コンパクトで強固で,厳しい気象条件や高機械的ストレスを耐えられるように設計されており,高電圧環境での長距離使用に適しています.
最小の干渉: 電源ネットワークの電流は光通信ネットワークに最小限の影響を与え,安定した干渉のない動作を保証します.
簡単に設置する: OPGWケーブルは,既存のインフラストラクチャに重大な変更を加えずに簡単に設置し,時間を節約しコストを削減することで,従来の地上線線を直接置き換えるように設計されています.

OPGWケーブルは,光ファイバーを電力配線インフラストラクチャに統合することで,電力通信ネットワークにおける高速通信のための費用対効果的,信頼性のある,効率的なソリューションを提供します.

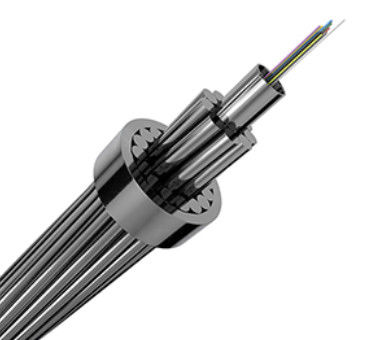

OPGW 電源システムオプティカル電源接地線光ファイバーケーブル 24 48 コアシングルモード 0

OPGW (光学電力接地線)主にリレー保護,自動トランスミッションを含む電源通信システムに使用され,高電圧電源線に並んで設置されている.

について固定線 (OPGW)複数の層,通常は2つまたは3つで,アルミニウムで覆われた鋼線 (ACS) またはACSとアルミニウム合金線の組み合わせからなる.設計は,ほとんどの上空電源送電線のニーズを満たすように調整されています.

基本規格:

繊維種類: G652D,G655C,G657A1,50/125,62.5/125,OM3,OM4 (要求に応じて選択に柔軟性がある)
繊維数: 最大 96 コア,アプリケーションのニーズに応じて
電圧範囲: 110kV以下の電圧レベルを持つ電力線に適しています.

主な用途:

新しい空中電源線: 新築された高電圧線で一般的に使用されるOPGWは,地線と通信媒介の両方として機能します.
高い繊維容量: 大量の繊維を処理でき,超高電圧 (UHV) 通信線に適しています.
雷の保護: OPGWケーブルは,大きなショートサーキット電流を運ぶことで,雷や電気障害からシステムを保護することで,不可欠な保護を提供します.

OPGWは電力の伝送と通信機能を統合し,近代的なエネルギーインフラストラクチャの効率的なソリューションを提供します.

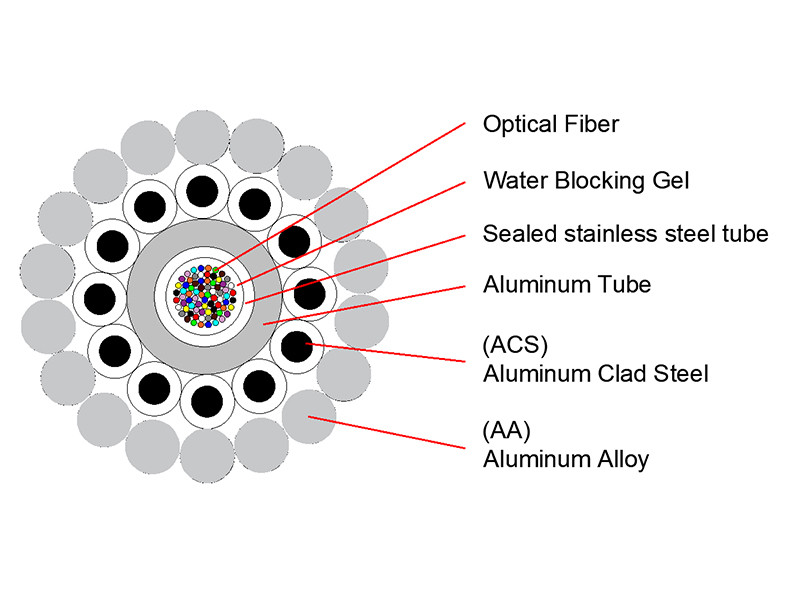

OPGW 中央ALで覆われたステンレススチール管の典型的な設計

OPGW 電源システムオプティカル電源接地線光ファイバーケーブル 24 48 コアシングルモード 1

パラメータ

PBT アルミチューブ付きOPGW

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)

OPGW-11387 について9;176.9)	48	14.8	600	87.9	176.9
OPGW-70 ((81; 41)	24	12	500	81	41
OPGW-66 ((79;36)	36	11.8	484	79	36
OPGW-77 ((72;36)	36	12.7	503	72	67

OPGW ステンレス鋼管の典型的な設計

二重層の典型的な設計:

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)
OPGW-89[55]4;62.9	24	12.6	381	55.4	62.9
OPGW-110[90].0;86.9	24	14	600	90	86.9
OPGW-104[64]6;85.6	28	13.6	441	64.6	85.6
OPGW-127[79]0;129. 5	36	15	537	79	129.5
OPGW-137[85.0;148. 5	36	15.6	575	85	148.5
OPGW-145[98.6;162.3)	48	16	719	98.6	162.3

3層の典型的な設計:

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)
OPGW-232[343].0;191.4	28	20.15	1696	343	191.4
OPGW-254[116].5;554.6	36	21	889	116.5	554.6
OPGW-347[366].9;687.7	48	24.7	2157	366.9	687.7
OPGW-282[358].7;372.1]	96	22.5	1938	358.7	372.1

OPGW 中央ALで覆われたステンレススチール管の典型的な設計

単層用典型的な設計

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)
OPGW-80 (80号) 82号3;46.8)	24	11.9	504	82.3	46.8
OPGW-70540;8.4)	24	11	432	70.1	33.9
OPGW-80 (80号機)6;46.7)	48	12.1	514	84.6	46.7

二重層の典型的な設計

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)
OPGW-143 ◎879;176.9)	36	15.9	617	87.9	176.9

OPGW 中央型不?? 鋼ローズチューブの典型的な設計

単層型設計の典型:

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)
OPGW-32 (OPGW-32) 40.6;4.7)	12	7.8	243	40.6	4.7
OPGW-42 (((54.0;8.4)	24	9	313	54	8.4
OPGW-42 (OPGW-42) 43 (OPGW-42)5;10.6)	24	9	284	43.5	10.6
OPGW-54 (OPGW-54) 55 (OPGW-54)9;17.5)	36	10.2	394	67.8	13.9
OPGW-61 (((73.7(第175条)	48	10.8	438	73.7	17.5
OPGW-61 ((55号) だった1;24.5)	48	10.8	358	55.1	24.5
OPGW-68 (80号機)8;21.7)	54	11.4	485	80.8	21.7
OPGW-75 (((54.5;41.7)	60	12	459	63	36.3
OPGW-76 ((54号) について5;41.7)	60	12	385	54.5	41.7

二重層の典型的な設計:

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)
OPGW-96 (OPGW-96) 121 (OPGW-96)7;42.2)	12	13	671	121.7	42.2
OPGW-127 (OPGW-127) 141 について0;87.9)	24	15	825	141	87.9
OPGW-127 77号機について8;128.0)	24	15	547	77.8	128
OPGW-145 (OPGW-145)) 121 (OPGW-145))0;132.2)	28	16	857	121	132.2
OPGW-163 (OPGW-163) 138 (OPGW-163)2;183.6)	36	17	910	138.2	186.3
OPGW-163 (99号機)9;213.7)	36	17	694	99.9	213.7
OPGW-183 (※109)7;268.7)	48	18	775	109.7	268.7
OPGW-183 (英語版) 1184;261.6)	48	18	895	118.4	261.6

よくある質問

1取引会社か製造会社ですか?

我々は,研究,開発,生産に専門です. 我々は,研究,開発,生産に専門です.

光ファイバーケーブル,ドロップケーブル,パスコードなど広州市にある工場です

2品質について?

生産が終わったら繊維を全て検査します

価格の確認後,あなたは無料で要求することができます質をチェックするサンプルです

3小規模な注文は受け付けますか?

はい,小規模な注文は可能です. 我々は,小規模な注文からビジネスを常に知っているように,私たちの顧客の新しいプロジェクトをサポートします.

4配達時間は?

通常約3~7日注文量によって異なります

しかし,ご安心ください. 支払後にすぐにご商品を整理します.

5OEMサービスを受け入れるの?

はい,OEMサービスを歓迎します.製品にあなたのロゴを印刷することができます.あなたのアイデアは利用できます.
