24 Cores 48 Cores Power System Optical Power Ground Wire OPGW Cable

接触

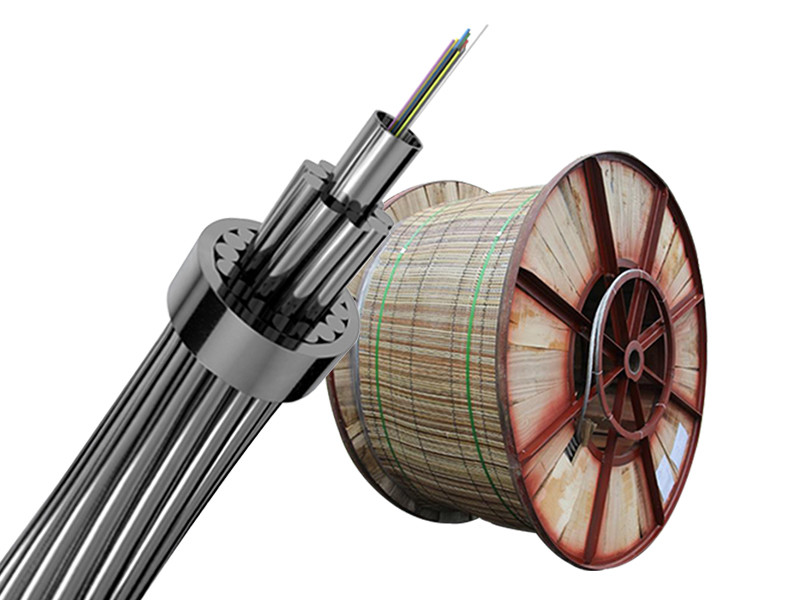

24コア 48コア電力システムオプティカル電力接地線 OPGWケーブル

最小注文数量 :	5つのkm	価格 :	1680USD / km
パッケージの詳細 :	1つの木のドラムの1/2/3/4/5のkm	受渡し時間 :	15 日
支払条件 :	L/C,T/T,ウェスタンユニオン	供給の能力 :	50KM / 日

起源の場所:	広東中国	ブランド名:	JQ/OEM
証明:	ISO9001/CE/ROHS	モデル番号:	OPGW-24B1-86 ((87号)6;55.8)

詳細情報
ケーブル直径:	12.4mm	支える横断:	86.4mm
ASワイヤの断面:	68.8mm	ALチューブの部分:	17.6mm
繊維の種類:	シングルモード G652D	繊維数:	24の中心
構造:	Unitube	インストール:	電力システム
繊維のブランド:	コーニングYOFCまたはcustomerized	繊維の種類:	G652D G655 G657
ハイライト:	48コア OPGWケーブル , 24コア OPGWケーブル , グラウンドワイヤーOPGWケーブル

製品の説明

光学電源接地線 (OPGWケーブル)

OPGWの説明

OPGW光ケーブルは,光ファイバーを上空高圧送電線の接地線に配置し,送電線上の光ファイバー通信ネットワークを形成する.この構造は,地線と通信の二重機能を持っています金属ワイヤの包装により,光電源の接地線はより信頼性があり,安定し,しっかりしています. 上部接地線と光ケーブルが全体として組み合わせられているため,他の光ケーブル方法と比較すると建設期間が短縮され建設コストが削減されます

OPGW オプティカルケーブル特徴と利点

ステンレス鋼管の製造技術が良ければ,光ファイバーを効果的に保護できる水阻害剤で満たされます

密度が高く,耐張性が高い

短回路電流は,電力網と通信ネットワークの間の相互干渉はほとんどありません

共通接地ワイヤの仕様と同様に,設置が非常に便利で,元の接地ワイヤを直接置き換えることができます.

24コア 48コア電力システムオプティカル電力接地線 OPGWケーブル 0

OPGW 主に配件,リレー保護,自動トランスミッション,高電圧線と併設の電力通信に使用されます.

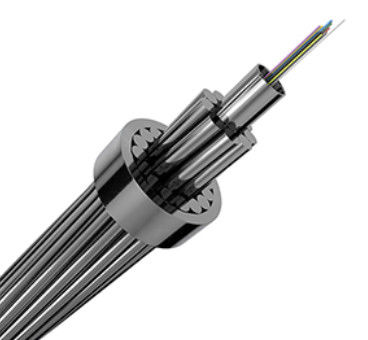

ストランディング・オプティカル・アースワイヤ (OPGW) は,アルミで覆われた鋼鉄ワイヤの2層または3層でストランディングされている (ACS) またはACSワイヤとアルミ合金ワイヤを混合している.設計は,最も一般的な電路のニーズに完全に適応しています.

繊維の種類:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 オプションとして

繊維数:最大 96 コア

適用可能な電圧範囲:電源線は,電圧レベルが110KV以下である

応用:新築された上空電源線に一般的に使用されます.多くの繊維と超高電圧 (UHV) 送電線の要件を満たすことができます.大きな欠陥ショート回路の電流を送信することによって雷から保護することができます

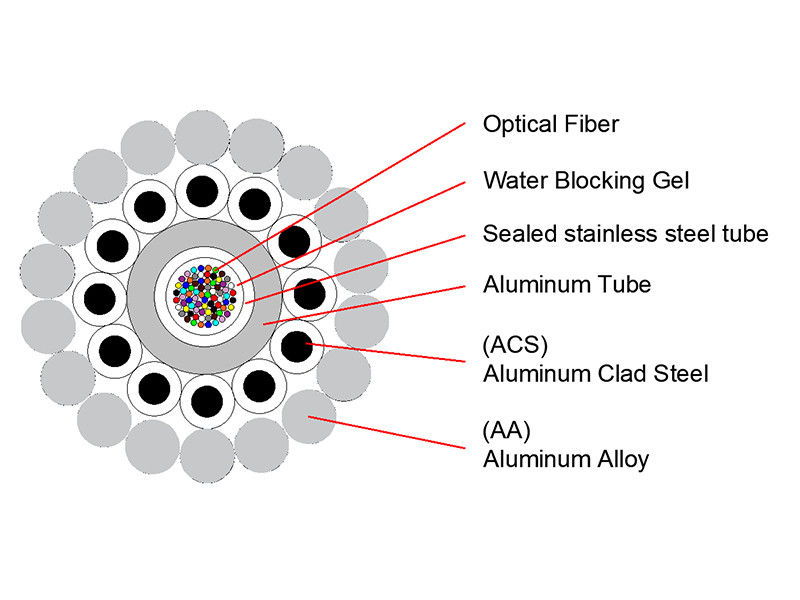

OPGW 中央ALで覆われたステンレススチール管の典型的な設計

24コア 48コア電力システムオプティカル電力接地線 OPGWケーブル 1

パラメータ

PBT アルミチューブ付きOPGW

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)

OPGW-11387 について9;176.9)	48	14.8	600	87.9	176.9
OPGW-70 ((81; 41)	24	12	500	81	41
OPGW-66 ((79;36)	36	11.8	484	79	36
OPGW-77 ((72;36)	36	12.7	503	72	67

OPGW ステンレス鋼管の典型的な設計

二重層の典型的な設計:

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)
OPGW-89[55]4;62.9	24	12.6	381	55.4	62.9
OPGW-110[90].0;86.9	24	14	600	90	86.9
OPGW-104[64]6;85.6	28	13.6	441	64.6	85.6
OPGW-127[79]0;129. 5	36	15	537	79	129.5
OPGW-137[85.0;148. 5	36	15.6	575	85	148.5
OPGW-145[98.6;162.3)	48	16	719	98.6	162.3

3層の典型的な設計:

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)
OPGW-232[343].0;191.4	28	20.15	1696	343	191.4
OPGW-254[116].5;554.6	36	21	889	116.5	554.6
OPGW-347[366].9;687.7	48	24.7	2157	366.9	687.7
OPGW-282[358].7;372.1]	96	22.5	1938	358.7	372.1

OPGW 中央ALで覆われたステンレススチール管の典型的な設計

単層用典型的な設計

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)
OPGW-80 (80号) 82号3;46.8)	24	11.9	504	82.3	46.8
OPGW-70540;8.4)	24	11	432	70.1	33.9
OPGW-80 (80号機)6;46.7)	48	12.1	514	84.6	46.7

二重層の典型的な設計

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)
OPGW-143 ◎879;176.9)	36	15.9	617	87.9	176.9

OPGW 中央型不?? 鋼ローズチューブの典型的な設計

単層型設計の典型:

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)
OPGW-32 (OPGW-32) 40.6;4.7)	12	7.8	243	40.6	4.7
OPGW-42 (((54.0;8.4)	24	9	313	54	8.4
OPGW-42 (OPGW-42) 43 (OPGW-42)5;10.6)	24	9	284	43.5	10.6
OPGW-54 (OPGW-54) 55 (OPGW-54)9;17.5)	36	10.2	394	67.8	13.9
OPGW-61 (((73.7(第175条)	48	10.8	438	73.7	17.5
OPGW-61 ((55号) だった1;24.5)	48	10.8	358	55.1	24.5
OPGW-68 (80号機)8;21.7)	54	11.4	485	80.8	21.7
OPGW-75 (((54.5;41.7)	60	12	459	63	36.3
OPGW-76 ((54号) について5;41.7)	60	12	385	54.5	41.7

二重層の典型的な設計:

仕様	繊維数	直径 (mm)	重量 (kg/km)	RTS (KN)	短回路 (KA2s)
OPGW-96 (OPGW-96) 121 (OPGW-96)7;42.2)	12	13	671	121.7	42.2
OPGW-127 (OPGW-127) 141 について0;87.9)	24	15	825	141	87.9
OPGW-127 77号機について8;128.0)	24	15	547	77.8	128
OPGW-145 (OPGW-145)) 121 (OPGW-145))0;132.2)	28	16	857	121	132.2
OPGW-163 (OPGW-163) 138 (OPGW-163)2;183.6)	36	17	910	138.2	186.3
OPGW-163 (99号機)9;213.7)	36	17	694	99.9	213.7
OPGW-183 (※109)7;268.7)	48	18	775	109.7	268.7
OPGW-183 (英語版) 1184;261.6)	48	18	895	118.4	261.6

よくある質問

1取引会社か製造会社ですか?

我々は,研究,開発,生産に専門です. 我々は,研究,開発,生産に専門です.

光ファイバーケーブル,ドロップケーブル,パスコードなど広州にある工場です

2品質について?

生産が終わったら繊維を全て検査します

価格の確認後,あなたは無料で要求することができます質をチェックするサンプルです

3小規模な注文は受け付けますか?

はい,小規模な注文は可能です. 我々は,小規模な注文からビジネスを常に知っているように,私たちの顧客の新しいプロジェクトをサポートします.

4配達時間は?

通常約3~7日注文量によって異なります

しかし,ご安心ください. 支払後にすぐにご商品を整理します.

5OEMサービスを受け入れるの?

はい,OEMサービスを歓迎します.製品にあなたのロゴを印刷することができます.あなたのアイデアは利用できます.
