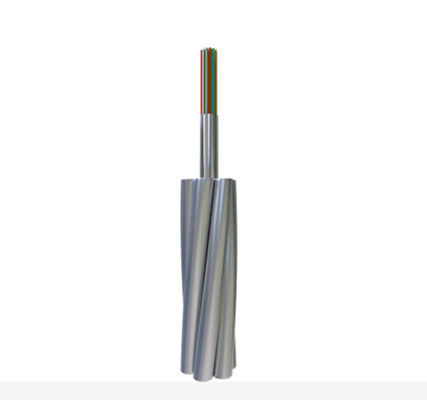

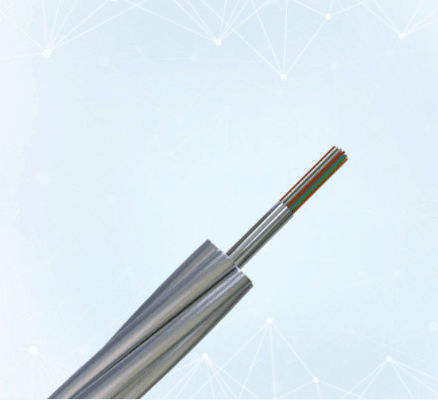

光ファイバーの合成の頭上式のグラウンド ワイヤーの単管の設計ステンレス鋼の管OPGW
光ファイバーの合成物の頭上式のグラウンド ワイヤー（OPGW）は光ファイバーを含んでいる頭上にグラウンド ワイヤーである。それに頭上式のグラウンド ワイヤーおよび光通信のような多数機能がある。それは110KV、220KV、500KV、750KVおよび新しい頭上式の高圧輸送システムの通信回線のために主に使用される。またそれが古い頭上式の高圧輸送システムの既存の地上ラインを使用することができ、光通信ラインを加え、短い時間の流れを取り替えたりそして反電光保護を提供するのに送信し。他の構造は要求あり次第カスタマイズすることができる。
OPGWの横断面
光学特徴
光ファイバーITU-T G.652の光学、幾何学的な、機械および環境の特徴は下のテーブルとの調和である:
| 特徴 | ある値 | 単位 | |||
| 光学特徴 | |||||
| モード分野直径 | 1310nm | 9.2±0.4 | µm | ||
| 1550nm | 10.4の± 0.5 | mm | |||
| 減少係数 | 1310nm | ≤0.35 | dB/km | ||
| 1550nm | ≤0.22 | dB/km | |||
| 減少の不均等 | ≤0.05 | dB | |||
| ゼロ分散の波長（λ0） | 1300 ~1324 | nm | |||
| 最高のゼロ分散斜面（S0max） | ≤0.092 | ps/（nm2·km） | |||
| 分極モード分散係数（PMD） | ≤0.2 |
|
|||
| 遮断波長（λcc） | ≤1260 | nm | |||
| 分散係数 | 1288~1340nm | ≤3.5 | ps/（nm·km） | ||
| 1550nm | ≤18 | ps/（nm·km） | |||
| （Neff）有効なグループの屈折率 | 1310nm | 1.466 | - | ||
| 1550nm | 1.467 | - | |||
| 幾何学的な特徴 | |||||
| クラッディングの直径 | 125.0±1.0 | µm | |||
| クラッディングの非環状 | ≤1.0 | % | |||
| コーティングの直径 | 245.0±10.0 | µm | |||
| コーティング クラッディングの同心性の間違い | ≤12.0 | µm | |||
| コーティングの非環状 | ≤6.0 | % | |||
| Core-cladding同心性の間違い | ≤0.8 | µm | |||
| 機械特徴 | |||||
| カール | ≥4 | m | |||
| 耐力 | ≥0.69 | GPa | |||
| コーティングのストリップ力 | 平均値 | 1.0-5.0 | N | ||
| ピーク値 | 1.3-8.9 | N | |||
| マクロ曲がる損失 | Ф60mmの1550nmの100つの円、 | ≤0.05 | dB | ||
| Ф32mmの1550nmの1円、 | ≤0.05 | dB | |||
繊維および緩い管色同一証明
個々の繊維および緩い管は次として標準的なTIA/EIA-598-Aおよびカラー コードの調和。
繊維色
鋼鉄管1 （No.1-24fibers）
繊維色
| いいえ。 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | 赤い | 性質 | 黄色 | バイオレット | ピンク | 水 |
1つの黒いトレーサー（100mmピッチ）
| いいえ。 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | 赤い | 性質 | 黄色 | バイオレット | ピンク | 水 |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
鋼鉄管2 （No.25-36fibers）
| いいえ。 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | 赤い | 性質 | 黄色 | バイオレット | ピンク | 水 |
特徴
•疎水性ゲルで満ちているステンレス鋼の管は光ファイバーの保護そしてサポートを提供する
•よい抗張性能
•小さい直径、タワーへの軽量、低く付加的な負荷
•easliy作るべき光学単位の適切な繊維の余分な長さ
•輸送/保管温度:-40℃への+65℃
OPGWのSpecation
| 項目 | 技術的なデータ | ||
| 座礁させる | 中心、層1の層2 | ||
| 方向の座礁 | 外の層は右である | ||
| ケーブルの直径（体言） | 14.0mm | ||
| ケーブルの重量（およそ） | 688.3kg/km | ||
| 支持の横断面 | ワイヤーとして | 104.7mm2 | |
| 評価される引張強さ（RTS） | 111.6kN | ||
| （E係数）弾性係数 | 149.5N /mm2 | ||
| 熱延長係数 | 13.4×10-6/K | ||
| 最高の働く圧力（40%RTS） | 44.64kN | ||
| 毎日の圧力（EDS） （16~25%RTS） | 17.86~27.9kN | ||
| 20℃のDCの抵抗 | 0.667ohm/km | ||
| 短い時間の流れ（1s、20℃~200℃） | 8.77kA | ||
| 短い時間の現在の容量（I2t） | 77.0kA ² s | ||
| 最低の曲げ半径 | 取付け | ケーブルの直径の30回 | |
| 操作 | ケーブルの直径の15回 | ||
| 温度較差 | 取付け | -20℃~+60℃ | |
| 貯蔵及び船積み | -40℃~+70℃ | ||
| 操作 | -40℃~+70℃ | ||
| 減少 | 帯域幅 | 分極モード分散 | ||||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
個々の繊維 | 設計リンク価値（M=20、Q=0.01%） | |
| G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/km | ≤0.1ps/km |
| G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/km | ≤0.1ps/km |
| 50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
| 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
パッキング及び出荷
•標準的なケーブル ドラム
•標準的な一巻きの長さ:2/3km/reelは、他の長さまた利用できる
OPGWはANSI/AA 53-1981にまたは等しい合致する強い木鉄の巻き枠で堅くそして均一に傷つく。巻き枠は丈夫な木鉄の当て木と通常の船積み、操作を処理、貯蔵およびひもでつなぐの損傷からOPGWを防ぐために遅れる。
ケーブルの長さに従って、私達は負荷ケーブルのための別のタイプ巻き枠（D、d、b、w1、w2）を選ぶ。
環境的に
十分にISO14001、RoHSおよびOHSAS18001システムに従いなさい
設置推薦
据付手順:
IEEE Std 524-1992および私達の会社がOPGWの取付けのためにプロシージャを使用される推薦したことが推薦される。
