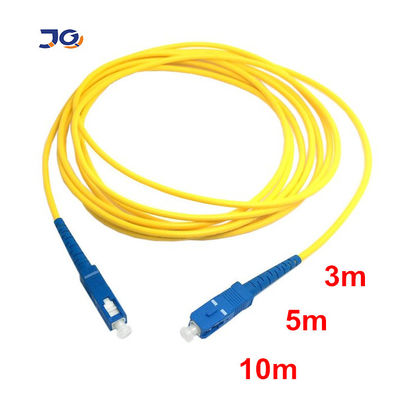

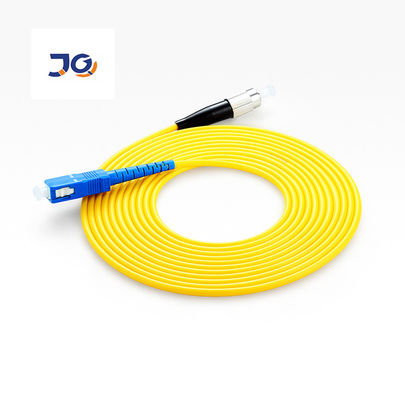

シングルデュプレックスSC LCパッチコード SM OS2 9/125 PVC LSZH ファイバーオプティックケーブル
製品の特徴
長距離高速伝送用のOS2 9/125μmシングルモードファイバー
シングルおよびデュプレックス構成で利用可能
PC、UPC、またはAPC研磨オプションを備えたSCからLCコネクタ
低挿入損失と高リターンロスによる安定したパフォーマンス
優れた繰り返し性と相互交換性
柔軟な屋内使用のためのPVCまたはLSZHジャケット
アプリケーションシナリオ
CATVおよび通信ネットワーク接続
光スイッチおよび伝送装置
光送信機および受信機の相互接続
ODFおよびターミナルボックスパッチング
データセンターおよびエンタープライズファイバーケーブリングシステム
光学的特性
| モード | SM | MM | |
| 研磨 | UPC | APC | APC |
| 挿入損失 | 標準値 ≤0.2dB 最大値 ≤0.3dB | ≤0.25dB | |
| リターンロス | ≥50dB | ≥65dB | ≥35dB |
| 相互交換性 | ≤0.2dB | ||
| 繰り返し性 | ≤0.1dB | ||
| 耐久性 | ≤0.2dB (1000回の嵌合) | ||
| 引張強度 | >10kg | ||
| 温度 | ≤0.2dB (-40～+85℃で100時間維持) | ||
| 湿度 | ≤0.2dB (+25～+65℃、93% RHで100時間) | ||
技術データ
|
タイプ |
標準、マスター |
|
スタイル |
LC,SC,ST,FC.MU,DIN,D4,MPO,SC APC,FC/IAPC,LCIAPC.MU/APC |
|
ファイバー |
シングルモード/マルチモード 50/125,62.5/125 (マルチモード) OM2 & OM1 50/125,10G (マルチモード) OM3 |
|
ケーブル |
シングル、デュプレックス Φ3.0mm, Φ20mm, Φ0.9mm PVCまたはLSZH |
|
研磨方法 |
UPC,SPC,APC (8°&6°) |
|
挿入損失 |
≤0.1dB (シングルモードマスター用) ≤0.25dB (シングルモード標準用) ≤0.25dB (マルチモード用) JDSRM3750でテスト済み |
|
リターンロス (シングルモード) |
UPC ≥50dB SPC ≥55dB APC ≥60dB (標準65dB) JDSRM3750でテスト済み |
|
繰り返し性 |
±0.1dB |
|
動作温度 |
-40℃～85℃ |
|
幾何学的要件 (シングルモード) |
フェルール端面半径 7mm ≤ R ≤ 12mm (APC用) 10mm ≤ R ≤ 25mm (標準用) 頂点オフセット ≤30μm (マスター用) 頂点オフセット ≤50μm (標準用) アンダーカット -50nm SU ≤ 50nm DORCZX-1でテスト済み |
推奨製品
梱包と配送
梱包: 100個/カートンボックスまたはOEM。
配送: 海上、航空、エクスプレス: DHL/UPS/Fedex/EMS/TNTなど
納期: 支払い完了後3～5日、注文数量によります。
工場写真
よくある質問
1. あなたは製造業者ですか、それとも商社ですか？
私たちは、ファイバーオプティックケーブル、FTTHドロップケーブル、パッチコードの製造において10年の経験を持つ直接の製造業者です。当社の工場は広州にあります。
2. 品質をどのように保証しますか？
すべての製品は出荷前に完全にテストされます。価格確認後、無料サンプルが利用可能です。
3. 小口注文は受け付けますか？
はい、小口注文およびトライアル注文はサポートされています。
4. 納期はどのくらいですか？
通常、注文数量に応じて3～7営業日です。支払い後、速やかに発送を手配します。
