SC/APC a SC/UPC 1m 2m 3m ファイバーパッチコード
製品の特徴
SC APCからSC UPCのコネクタの設計
シングルモードのファイバーネットワークでは,インスレーション損失が低く,安定した光信号伝送が保証されます.
高品質のシングルモードファイバー 9 125 マイクロン
緊密なバッファ構造は優れた機械的保護と長期的信頼性を提供します.
工場は終了し,完全にテスト
100パーセントの検査で 挿入の損失と 戻り損失を 記録したデータです
精密に磨いた端面
Telcordia GR 326 CORE と TIA EIA 568 B 3 規格に準拠しているため,一貫した性能を保っています.
低損失と高収益損失のパフォーマンス
高速と長距離の光学通信に適しています
耐久性のある柔らかいジャケット
900 マイクロン 緩衝繊維は 容易な設置と 優れた屈曲抵抗を保証します
FTTHとFTTxネットワーク
光学ネットワーク端末と配送フレームを接続するために使用される.
通信・データ通信システム
ODFのスイッチと光学機器の間をパッチするのに最適です
データセンターとサーバールーム
高密度のケーブル環境のための信頼性の高いファイバージャンパーです
光学試験と測定
試験器具や一時的なファイバー接続に適しています.
室内用光ファイバー接続
広範囲に中央オフィス 設備室と通信キャビネットで使用されます.
オプティカル特性
|
パラメータ |
PC |
UPC |
APC |
多モード |
|
挿入損失 |
≤0.3dB |
≤0.3dB |
≤0.3dB |
≤0.3dB |
|
収益損失 |
≥40dB |
≥50dB |
≥60dB |
≥35dB |
|
交換する |
≤0.2dB |
|||
|
繰り返し可能性 |
≤0.2dB |
|||
|
使用寿命 |
>1000回 |
|||
|
張力強度 |
>10kg |
|||
|
温度範囲 |
-40歳°Cから+85°C |
|||
テクニカルデータ
|
タイプ |
スタンダードだ |
|
スタイル |
LC,SC,ST,FC.MU,DINMPO,SC/防弾車 FC/APC,LC/APC.MU/APC |
|
繊維 |
シングルモード/マルチモード 50/12562.5/125 (マルチ) モード) OM2&OM1 50/125,10G (複数) モード) OM3 |
|
ケーブル |
シンプル・デュプレックス 外径:30.0mm,20mm0.9mm PVC または LSZH |
|
磨き マナー |
UPC,SPC,APC ((8°&6°) |
|
挿入する 損失 |
≤0.1dB(これは シングル モード マスター) ≤0.25dB シングル モード 標準) ≤0.25dB (マルチモード用) テスト による JDSRM3750 |
|
戻る 損失 (シングル) モード) |
UPC≥50dB SPC≥55dB APC≥60dB (典型的には65dB) JDSRM3750でテストした |
|
繰り返す 能力 |
≤0.1dB |
|
運用 温度 |
-400°C° に 850°C° |
|
ジオメトリ 要求事項 (シングル) モード) |
フェルルール 末面 半径 7mm≤R≤12mm (使用する) (APC) 10mm≤R≤25mm (用として) 標準) アペックス オフセット≤30μm ( マスター) アペックス オフセット≤50μm ( 標準) ダウン 切断50nm SU≤50nm テスト による DORCZX-1 |

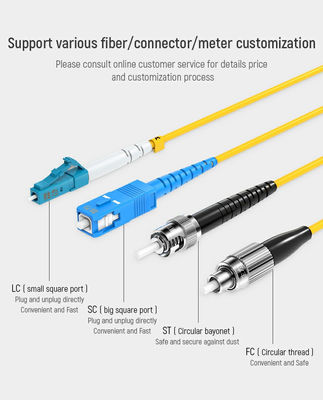

コネクタタイプ
推奨される製品
梱包と配送
梱包:100/Pcs 1つのカートンボックスまたはOEM.
輸送:海上,航空,特急:DHL/UPS/Fedex/EMS/TNTなど
配達: 支払後3~5日. 注文量に応じて.
よくある質問
Q1: このパッチコードはどんなコネクタを使いますか?
A:SC APCからSC UPCへ
Q2:どの繊維が使われていますか?
A: 9/125 マイクロン シングルモードファイバー
Q3: プラッチコードは検査されていますか?
A:はい 100%工場でテストしました
Q4: どの基準を満たしていますか?
A:テルコルディア GR 326 COREとTIA EIA 568 B 3.
Q5: どれだけの長さがありますか?
A: 1m 2m と 3m オーダーメイドの長さ
Q6:どこで使われますか?
A: FTTH通信ネットワーク データセンターとODF
Q7:OEMはサポートしていますか?
A: はい,OEMとカスタマイズがサポートされています.
