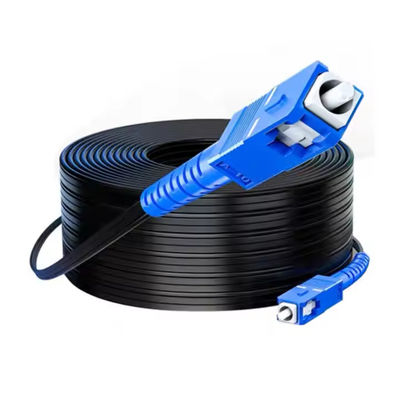

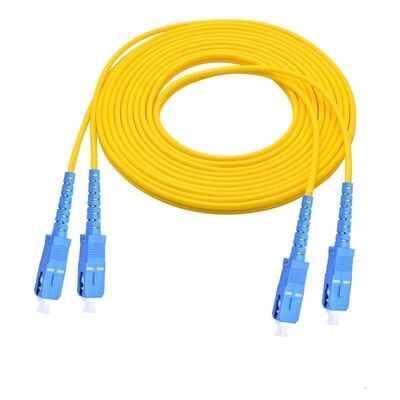

シングルモード Simplex/Duplex SC/APC SC/UPC コネクタ光ファイバーパッチコード
シングルモード光ファイバーパッチコードは、SC APCまたはSC UPCコネクタで終端され、simplexまたはduplex構成で利用できます。CATVシステム、光スイッチ、送信機、受信機、およびターミナルボックスを接続するために使用されます。
このパッチコードは、低挿入損失、低リターンロス、および高い信頼性を特徴としています。強力な保護ジャケットにより、FTTHデータセンターおよび電気通信ネットワークで安定した性能を保証します。
SC、LC、ST、MTRJなど、PC、UPC、APC研磨を含む複数のコネクタオプションをサポートし、標準およびカスタムの要件を満たします。
• 低挿入損失と高リターンロス。
• 優れた再現性と互換性。
• 強力な環境適応性による安定した性能。
• 通信室および電気通信機器。
• FTTH（Fiber to the Home）ネットワーク。
• LAN（Local Area Network）システム。
• 光ファイバーセンサーおよび監視システム。
• 光ファイバー通信および伝送機器。
光学的特性
|
パラメータ |
PC |
UPC |
APC |
マルチモード |
|
挿入損失 |
≤0.3dB |
0.1dB0.3dB |
0.1dB0.3dB |
0.1dB0.3dB |
|
リターンロス |
≥40dB |
≥50dB |
≥60dB |
≥35dB |
|
交換 |
0.1dB0.2dB |
|||
|
再現性 |
0.1dB0.2dB |
|||
|
耐用年数 |
>1000回 |
|||
|
引張強度 |
>10kg |
|||
|
温度範囲 |
-40 形状C～+85°C |
|||
技術データ
|
タイプ |
標準、マスター |
|
スタイル |
LC、SC、ST、FC.MU,DIN,MPO、SC/APC、 FC/APC、LC/APC.MU/APC |
|
ファイバー |
シングルモード/マルチモード 50/125、62.5/125（マルチ フェルール OM2&OM1 50/125、10G（マルチ モード）OM3 |
|
ケーブル |
Simplex、Duplex 外径：3.0mm、2.0mm、0.9mm PVCまたはLSZH |
|
研磨 方法 |
UPC、SPC、APC（8°&6°） |
|
挿入 |
≤0.1dB （シングル モード 標準用） アペックス シングル モード 標準用） アンダー テスト済み by DORCZX-1 リターン |
|
損失 （シングルモード） フェルール |
SPC≥55dB APC≥60dB（typ.65dB） JDSRM3750によるテスト 再現 |
|
性 ≤ |
0.1dB動作 |
|
温度 -400 C |
° 形状 850 C ° 形状 |
|
要件 （シングルモード） フェルール |
端面 半径 7mm≤R≤12mm（ APC用） 10mm≤R≤25mm（ 標準用） アンダー オフセット≤50μm（ マスター用） アペックス オフセット≤50μm（ 標準用） アンダー カット-50nm SU≤50nm テスト済み by DORCZX-1 推奨製品 |
梱包と配送

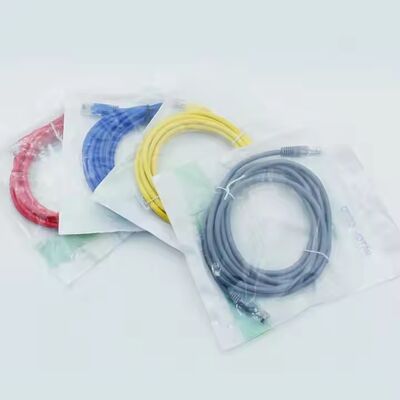

梱包：1つのカートンボックスまたはOEMに100個。
出荷：海、空、エクスプレス：DHL/UPS/Fedex/EMS/TNTなど
配送：お支払い後3～5日、ご注文数量に応じて。
工場の写真
✅ FAQ
当社は、光ファイバーケーブル、ドロップケーブル、光ファイバーパッチコードの研究、開発、製造を専門とする、10年以上の経験を持つ専門メーカーです。当社の工場は中国の広州にあり、工場見学を歓迎します。
2. 製品の品質をどのように保証しますか？
すべての光ファイバーケーブルは、製造完了後、納品前に完全にテストされます。価格確認後、品質検査とテスト用の無料サンプルをご利用いただけます。
3. 小さな注文は受け付けますか？
はい、小さな注文も受け付けています。長期的な協力は小さな注文から始まることが多いと信じているため、新しいプロジェクトと顧客をサポートしています。
4. 納期は？
標準納期は約3〜7営業日で、注文数量によって異なります。お支払い後、できるだけ早く生産と出荷を手配します。
