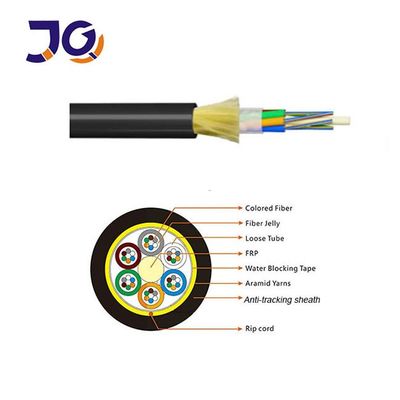

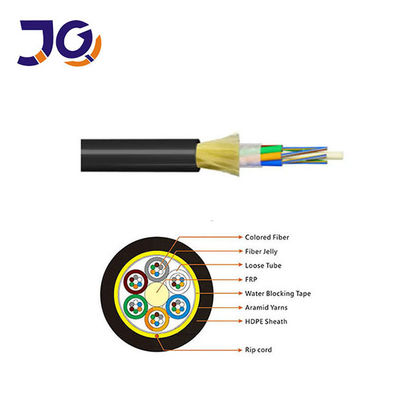

全電圧式自立式設計
強い機械性能と温度性能
水解に耐える緩い管
水を遮断するために 100% 満たされたコア
アラミド繊維の強化材
優れた圧縮耐性と柔軟性
FRP中央強度部
空中装置 (ADSS)
長距離空中通信線
メタリック部品が許可されていない電力線通信
温度範囲:−40°C ~ +70°C
オプティカル特性
| ポイント | ユニット | 仕様 | |
| G652D | |||
| モードフィールド直径 | 1310nm | ええと | 9.2±0.4 |
| 1550nm | ええと | 10.4±0.5 | |
| コーティング直径 | ええと | 124.8±0.7 | |
| 円形でないコーティング | % | ≤0.7 | |
| 中核コーティング同心点の誤り | ええと | ≤0.5 | |
| コーティング直径 | ええと | 245±5 | |
| コート・ノン・サーキュラー性 | % | ≤6.0 | |
| コーティング・コーティングの同心度誤差 | ええと | ≤12 | |
| ケーブル切断波長 | nm | acc≤1260 | |
| 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
テクニカルデータ
|
スパン: 100m |
110kV以下 |
24コア |
|
構造 パラメーター |
中央強度部品: FRP |
直径: 1.5mm |
|
緩いチューブ (ゼリーで満たされた) |
外径:1.8mm |
|
|
内部シールド PE |
厚さ: 0.9mm |
|
|
外殻 PE |
厚さ:1.8mm |
|
|
技術的な パラメーター |
ケーブルの外径 |
10.0mm |
|
ケーブルの横切りの面積 |
95.03mm2 |
|
|
繊維モデル |
G.652D |
|
|
ケーブルの重量 |
85kg/km |
|
|
定数拉伸強度 (RTS) |
10 kn |
|
|
最低許容圧 (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
ヤングのモジュール |
7.8 kn/mm2 |
|
|
熱膨張係数 |
1.810-6/°C |
|
|
クロス耐性 |
長期:1100n/100mm |
|
|
短期:2200n/100mm |
||
|
許容曲線 |
長距離 (走行時) 220 mm |
|
|
短期 (産卵時) 360 mm |

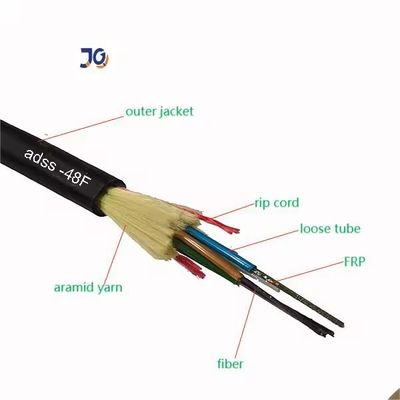

4-144コア ADSS 光ファイバーケーブル
|
繊維 数える |
構造 |
繊維 チューブあたり |
緩いチューブ 直径 (mm) |
CSM直径 /パッド直径 (mm) |
定数厚さ 外着で (mm) |
ケーブル直径 (mm) |
ケーブル 体重 (kg/km) |
| 4 | 1+6 | 4 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±05 | 81 |
| 6 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±05 | 81 |
| 8 | 1+6 | 4 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±05 | 82 |
| 12 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±05 | 82 |
| 24 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±05 | 83 |
| 36 | 1+6 | 6 | 2.0±01 | 2.3/2.3 | 1.7 | 10.5±05 | 84 |
| 48 | 1+6 | 12 | 2.2±01 | 2.6/26 | 1.7 | 11.1±05 | 93 |
| 72 | 1+6 | 12 | 2.2±01 | 2.6/26 | 1.7 | 11.1±05 | 95 |
| 96 | 1+8 | 12 | 2.2±01 | 30.0/39 | 1.7 | 12.5±05 | 122 |
| 144 | 1+12 | 12 | 2.2±01 | 3.5/64 | 1.7 | 15.5±05 | 185 |
パッケージの詳細
| ケーブルタイプ | ドラム | ||||
| 高さ (mm) | 幅 (mm) | 内径 (mm) |
長さ (km) |
ドラムタイプ | |
| ADSS-4 | 900 | 760 | 500 | 2 | プレイウッドのドラム |
| ADSS-6 | 900 | 760 | 500 | 2 | プレイウッドのドラム |
| ADSS-8 | 900 | 760 | 500 | 2 | プレイウッドのドラム |
| ADSS-12 | 900 | 760 | 500 | 2 | プレイウッドのドラム |
| ADSS-24 | 900 | 760 | 500 | 2 | プレイウッドのドラム |
| ADSS-36 | 900 | 760 | 500 | 2 | プレイウッドのドラム |
| ADSS-48 | 950 | 760 | 500 | 2 | プレイウッドのドラム |
| ADSS-72 | 950 | 760 | 500 | 2 | プレイウッドのドラム |
| ADSS-96 | 1000 | 760 | 500 | 2 | プレイウッドのドラム |
| ADSS-144 | 1200 | 760 | 500 | 2 | プレイウッドのドラム |
