24 48 60 コア ADSS 光ファイバーケーブル ダブルジャケット 屋外空中自己支持ケーブル
製品の特徴
FRP強度部材を備えたダブルジャケットADSS構造
軽量設計により風荷重と氷荷重を軽減
アラミドヤーン補強による高引張強度
防水ルーズチューブ構造による信頼性の高いファイバー保護
応用シナリオ
電力線および通信ポール空中設置
長距離 overhead ファイバーネットワーク (100～400 m)
バックボーンおよびアクセス通信ネットワーク
過酷な屋外および高電圧環境
光学特性
| 項目 | 単位 | 仕様 | |
| G652D | |||
| モードフィールド径 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | |
| クラッド径 | μm | 124.8±0.7 | |
| クラッド非円形度 | % | ≤0.7 | |
| コア・クラッド同心度誤差 | μm | ≤0.5 | |
| コーティング径 | μm | 245±5 | |
| コーティング非円形度 | % | ≤6.0 | |
| クラッド・コーティング同心度誤差 | μm | ≤14.3 | |
| ケーブルカットオフ波長 | nm | ≤1260 | |
| 減衰量(最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
技術データ
|
スパン: 100m |
ケーブルタイプ |
60コア ダブルジャケット ADSS |
|

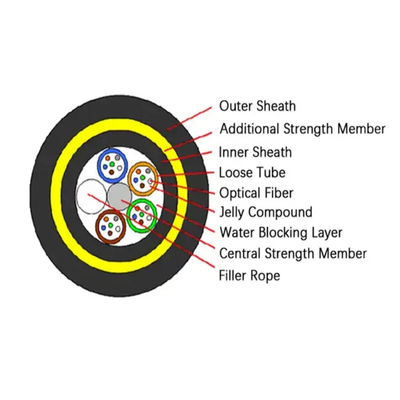

構造 パラメータ |
中央強度部材: FRP |
直径: 2.1mm |
|
ルーズチューブ (ジェル充填) |
外径: 1.8mm |
|
|
内シース PE |
厚さ: 0.9mm |
|
|
外シース PE |
厚さ: 1.8mm |
|
|
技術 パラメータ |
ケーブル外径 |
12.3mm |
|
ケーブル断面積 |
95.03 mm2 |
|
|
ファイバーモデル |
G.652D |
|
|
ケーブル重量 |
150kg/km |
|
|
定格引張強度 (RTS) |
10 kN |
|
|
最小許容張力 (MAT) |
4kN |
|
|
EDS |
3.2kN |
|
|
ヤング率 |
12.1 kN/mm2 |
|
|
熱膨張係数 |
1.9 10-6/°C |
|
|
耐荷重 |
長期: 1100 N/100mm |
|
|
短期: 2200 N/100mm |
||
|
許容曲げ半径 |
長期 (敷設時) 220 mm |
|
|
短期 (敷設時) 360 mm |
構造および技術仕様 ADSS-DJ(50-500m スパン)
|
参考外径 直径 (mm) |
参考重量 kg/km) |
推奨日次最大 使用 張力 (kN) |
最大 許容 使用 張力 [kN) |
破断 強度(kN) 強度 |
部材 断面積 (kN/mm2) ヤング率 |
断面積 kNmm2)[ 熱 膨張 |
係数 (X10-6/K) 適合スパン メートル |
ABICP PE AT |
||||
|
12.5 |
125 |
|
||||||||||
|
136 |
1.5 |
4 |
150 |
4.6 |
13.8 |
1.8 |
1.5 |
100 |
140 |
132 |
13.0 |
132 |
|
142 |
2.25 |
6 |
15 |
7.6 |
18.4 |
1.5 |
230 |
150 |
200 |
137 |
145 |
137 |
|
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
145 |
13.6 |
145 |
|
480 |
3.6 |
10 |
24 |
13.8 |
10.8 |
159 |
370 |
250 |
350 |
147 |
13.8 |
147 |
|
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
164 |
14.5 |
164 |
|
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
171 |
190 |
171 |
|
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
179 |
15.1 |
179 |
|
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
190 |
15.5 |
190 |
|
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0.1 |
750 |
530 |

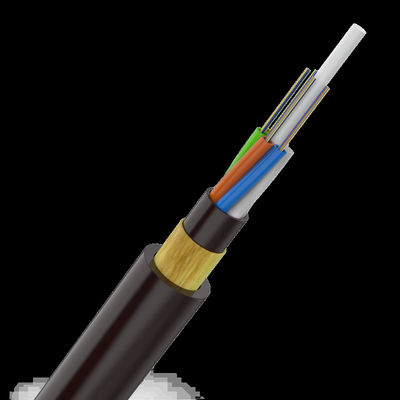

製品ショー |
510 |
製品ショー |
応用 |
空中敷設方法に適しています
保管/動作温度: -40℃～+70℃

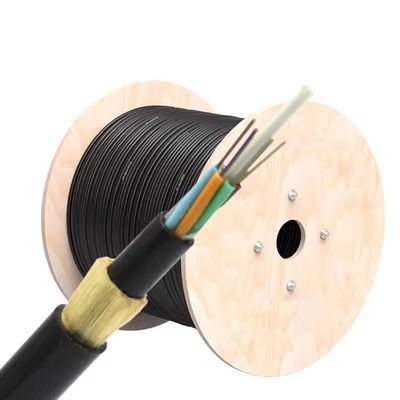

パッケージ詳細
輸出用木製ドラム、ケーブルの通常の出荷長は1～4kmです。
バイヤーの要求に応じて他の長さも利用可能です。
C.ファイバータイプ
D.ケーブル長
FAQ – 60 コア ダブルジャケット ADSS 光ファイバーケーブル
Q1: この ADSS ケーブルは主に何に使用されますか？
A: 電力柱や通信塔への空中設置用に設計されており、長距離屋外通信に使用されます。
Q2: 標準的なスパン長はどのくらいですか？
A: ケーブルは、設置条件に応じて 100 m、200 m、300 m、最大 400 m のスパン長をサポートします。
Q3: 設置中にケーブルの電源を遮断する必要がありますか？
A: いいえ、ADSS ケーブルは電力供給を遮断せずに電力線に設置できます。
Q4: ケーブルの予想寿命はどのくらいですか？
A: 通常の屋外条件下での設計寿命は約 30 年です。
Q5: カスタマイズされた長さや OEM サービスを提供していますか？
A: はい、ケーブル長、パッケージ、ロゴ印刷を含む OEM カスタマイズをサポートしています。
