Single Jacket ADSS Outdoor Aerial Fiber Optic Cable 100m Span

接触

シングルジャケット ADSS 屋外空中光ファイバーケーブル 100m スパン

最小注文数量 :	1KM	パッケージの詳細 :	木製の太鼓
受渡し時間 :	5～8営業日	支払条件 :	信用状、電信送金、ウェスタンユニオン
供給の能力 :	1ヶ月あたりの4500KM

起源の場所:	広州,中国	ブランド名:	JQ/OEM
証明:	ISO9001 ROHS CE-EMC FCC SDOC	モデル番号:	ADSS-24B1

詳細情報
繊維の種類:	要求に応じてYOFCまたはFiberhome	ファイバー数:	4 -144 コア
色:	黒色オーダーメイド	長さ:	2kmまたはカスタマイズされた長さ
ジャケット素材:	MDPE/HDPEまたはAT	名前:	ADSS 光ファイバーケーブル
フォースメンバー:	FRPの中央強さメンバー	動作温度:	-40 \| +60 C
スパン:	50/100/200/300/400m	設置:	自立式エリアン
外殻:	PE	ケーブルの構造:	ルースチューブまたはリボン
中心の数:	2-144中心	ケーブルの名前:	空気の繊維光学ADSSケーブル
ケーブルの色:	ブラック	設置方法:	エリア
アラミド繊維:	はい	ケーブルモデル:	ADSS 光ファイバーケーブル
強さ材料:	ケブラー	強度番号:	FRP、ケブラーアラミド糸
ケーブルタイプ:	全電解式自立式	蓋材:	PE/AT
フォースメンバー:	繊維類	上昇の時間:	25年
アプリケーション:	長距離通信またはアクセスネットワーク

製品の説明

通信ケーブル 24芯 AT/PE ADSS光ファイバーケーブル

全誘電体自己支持型 24芯 ADSS光ファイバーケーブル 100mスパン

製品説明

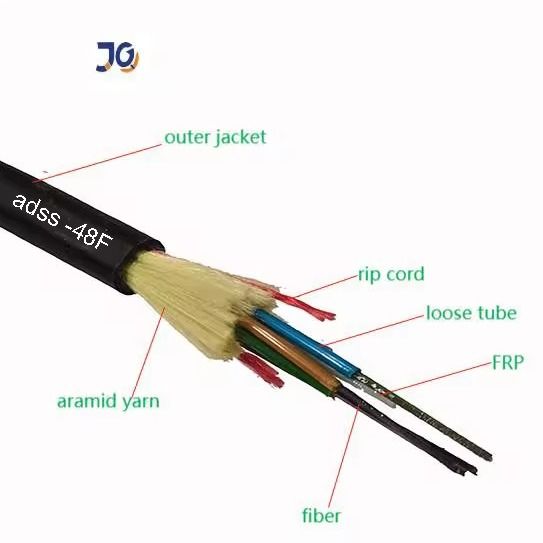

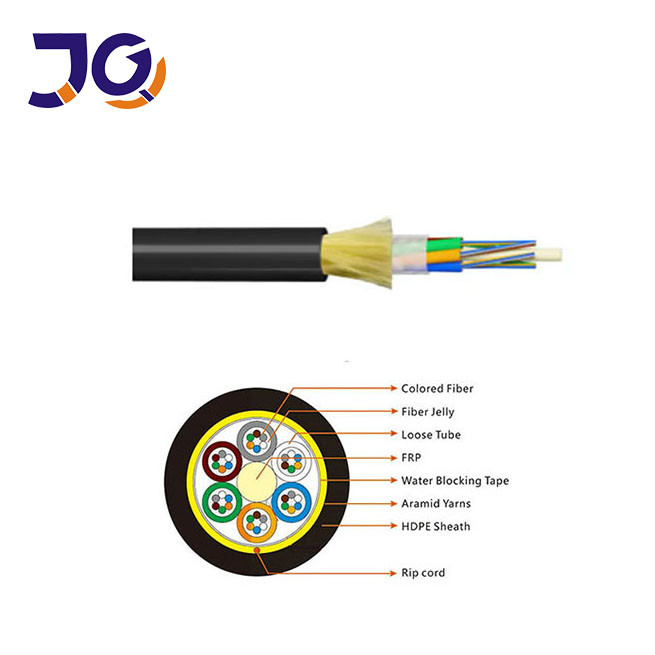

ADSSケーブルは、ルーズチューブストランド構造を採用しています。250μmのファイバーは、高弾性プラスチック材料で作られたルーズチューブに収容され、水膨張性ゲルが充填されています。これらのチューブは、フィラーロッドとともに、ファイバー強化プラスチック（FRP）製の中心非金属強度コアの周りにらせん状にストランドされ、コンパクトな円形ケーブル構造を形成します。次に、コアは保護化合物で充填され、薄い内側ポリエチレン（PE）シースで覆われます。内側シースの上には、引張強度を高めるためにアラミドヤーンの層が適用されます。最後に、PEまたは耐トラッキング（AT）外被が押出成形され、ケーブルが完成します。

シングルジャケット ADSS 屋外空中光ファイバーケーブル 100m スパン 0

シングルジャケット ADSS 屋外空中光ファイバーケーブル 100m スパン 1

特徴

優れた柔軟性、耐圧性、および防水性能を確保するために、ケーブルはルーズチューブ内にコア全体への充填と水膨張性ゲルを備えています。温度変化にわたって信頼性の高い機械的強度と安定した性能を提供します。ルーズチューブは高強度で加水分解に強い材料で作られており、特別に配合された充填化合物が不可欠なファイバー保護を提供します。単一のFRPロッドが、中心非金属強度部材として機能します。

アプリケーション

空中敷設方法に適しています

保管/動作温度：-40℃～+70℃

光学的特性

項目		単位	仕様
項目		単位	G652D
モードフィールド径	1310nm	um	9.2±0.4
モードフィールド径	1550nm	um	10.4±0.5
クラッド径		um	124.8±0.7
クラッド非真円度		%	≦0.7
コア-クラッド同心度誤差		um	≦0.5
コーティング径		um	245±5
コーティング非真円度		%	≦6.0
クラッド-コーティング同心度誤差		um	≦12
ケーブルカットオフ波長		nm	acc≦1260
減衰（最大）	1310nm	dB/km	≦0.36
減衰（最大）	1550nm	dBkm	≦0.22

技術データ

スパン：100m

110kv以下

24芯

構造

パラメータ

中心強度コンポーネント：FRP

直径：1.5mm

ルーズチューブ（ゼリー充填）

外径：1.8mm

内側シースPE

厚さ：0.9mm

外側シースPE

厚さ：1.8mm

技術

パラメータ

ケーブル外径

10.0mm

ケーブル断面積

95.03 mm2

ファイバーモデル

G.652D

ケーブル重量

85kg/km

定格引張強度（RTS）

10 kn

最小許容張力（MAT）

4kn

EDS

3.2kn

ヤング率

7.8 kn/mm2

熱膨張係数

1.810-6/℃

耐圧性

長期：1100 n/100mm

短期：2200 n/100mm

許容曲げ半径

長期（稼働時）220 mm

短期（敷設時）360 mm

4-144芯 ADSS光ファイバーケーブル

ファイバーカウント	構造	ファイバー 1チューブあたり	ルーズチューブ直径 (mm)	CSM直径 /パッド直径(mm)	公称厚さ外被(mm)	ケーブル径 (mm)	ケーブル重量 (kg/km)
4	1+6	4	2.0±0.1	2.3/2.3	1.7	10.5±0.5	81
6	1+6	6	2.0±0.1	2.3/2.3	1.7	10.5±0.5	81
8	1+6	4	2.0±0.1	2.3/2.3	1.7	10.5±0.5	82
12	1+6	6	2.0±0.1	2.3/2.3	1.7	10.5±0.5	82
24	1+6	6	2.0±0.1	2.3/2.3	1.7	10.5±0.5	83
36	1+6	6	2.0±0.1	2.3/2.3	1.7	10.5±0.5	84
48	1+6	12	2.2±0.1	2.6/2.6	1.7	11.1±0.5	93
72	1+6	12	2.2±0.1	2.6/2.6	1.7	11.1±0.5	95
96	1+8	12	2.2±0.1	3.0/3.9	1.7	12.5±0.5	122
144	1+12	12	2.2±0.1	3.5/6.4	1.7	15.5±0.5	185

パッケージの詳細

輸出用木製ドラム、ケーブルの通常の出荷長は2kmまたは3kmです。

バイヤーの要求に応じて、他の長さも利用可能です。

ケーブルタイプ	ドラム
ケーブルタイプ	高さ（mm）	幅（mm）	内径（mm）	長さ (km)	ドラムタイプ
ADSS-4	900	760	500	2	合板木製ドラム
ADSS-6	900	760	500	2	合板木製ドラム
ADSS-8	900	760	500	2	合板木製ドラム
ADSS-12	900	760	500	2	合板木製ドラム
ADSS-24	900	760	500	2	合板木製ドラム
ADSS-36	900	760	500	2	合板木製ドラム
ADSS-48	950	760	500	2	合板木製ドラム
ADSS-72	950	760	500	2	合板木製ドラム
ADSS-96	1000	760	500	2	合板木製ドラム
ADSS-144	1200	760	500	2	合板木製ドラム

マーク：通常、パッケージには試験報告書のみを添付しますが、お客様のご要望にも対応可能です。

例：

A.会社名
B.総重量/正味重量
C.ファイバータイプ
D.ケーブル長

シングルジャケット ADSS 屋外空中光ファイバーケーブル 100m スパン 2

よくある質問

1. あなたは商社ですか、それともメーカーですか？
当社は、光ファイバーケーブル、ドロップケーブル、パッチコードなどの研究開発と製造を専門とする、10年以上の経験を持つ専門メーカーです。当社の工場は広州にあります。ぜひお越しください。

2. 製品の品質はどのように保証されていますか？
すべてのファイバーは、納品前に厳格なテストを受けています。価格を確認した後、品質を評価するための無料サンプルを要求できます。

3. 小さな注文は受け付けますか？
はい、特に新しいプロジェクトについては、小さな注文をサポートしています。大きなビジネスは、多くの場合、小さなところから始まることを理解しています。

4. 納期は？
通常3～7営業日ですが、注文数量によって異なります。お支払いを受け取った後、すぐに出荷を手配します。

5. OEMサービスを提供していますか？
はい、OEMが利用可能です。お客様のロゴを印刷し、お客様のアイデアに基づいて製品をカスタマイズできます。
