防水48中心500mのスパンOFC ADSSの光ファイバケーブル
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
詳細情報 |
|||
繊維の種類: | G652D | 応用: | アンテナ/ダクト |
---|---|---|---|
導体数: | 48コア | 構造: | 鎖状ルーズチューブ |
動作温度: | -40 ~ +60℃ | 中央強さメンバー: | FRP |
スパン: | 100M | ||
ハイライト: | 100mの光ファイバ ケーブル、ADSSの光ファイバ ケーブルを支える自己,Self Supporting ADSS Fiber Optic Cable |
製品の説明

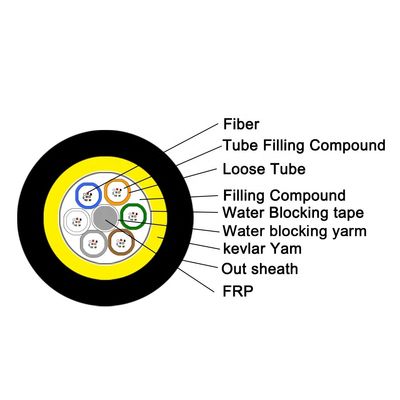

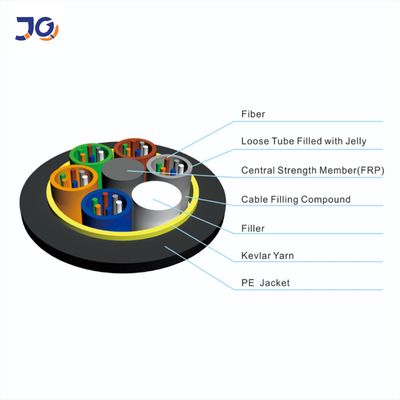

ADSSケーブルはルーズチューブ撚り構造です。光ファイバーは 250µm で、ルース チューブは高弾性プラスチック製で、防水コンパウンドが充填されています。ケーブル コアの中心には FRP 強度部材があり、ルース チューブ (および充填ロープ) は中央の補強コアの周りにねじられてコンパクトで丸いケーブル コアを形成し、ケーブル コアの隙間は水で満たされます。ブロッキングフィラー。ケーブルの外側はポリエチレン (PE) の内側シースで、高張力アラミドをツイストしたもので、最も外側は電気トラッキング (AT) 外側シースです。
製品の特徴
1.構造内に金属材料を使用しない全誘電体自己支持空中光ファイバー ケーブルは、中断することなくセットアップできます。
2.多数のファイバーコア、軽量、電力線と一緒に敷設できるため、リソースを節約できます。
3.強い張力に耐え、コックルや銃声を防ぐ高張力アラミド素材を採用。
4 .熱膨張が小さく、温度が大きく変化したときのケーブル ラインのアークの変動が小さい。
5 .ダブルジャケット、PE/ATアウターシース
6 .大スパン、最大スパンは1000メートルを超える
7.平均余命が30年以上
アプリケーション
電磁干渉の高い場所でのネットワークに適しています。
空撮に適しています。
長距離およびローカル エリア ネットワーク通信。
構造と技術仕様ADSS-SJ(50-150M)
参考文献アウター 直径 (んん) |
参考文献重さ (キロ/キロ) |
Rec.毎日の最大。 (kN) |
最大許容 ワーキングテンション (kN) |
壊す 力 (kN) |
力 メンバー CSA (んん2) |
のモジュラス (kN/mm2) |
熱 拡張 係数 (×10- 6/K) |
適切なスパン (NESC規格、m) |
||||
PE ジャケット | ATジャケット | あ | B | ハ | D | |||||||
11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
構造と技術仕様ADSS-DJ(50-750M)
参考文献アウター 直径 (んん) |
参考文献重さ (キロ/キロ) |
Rec.毎日の最大。 (kN) |
最大許容 ワーキングテンション (kN) |
壊す 力 (kN) |
力 メンバー CSA (んん2) |
のモジュラス (kN/mm2) |
熱 拡張 係数 (×10- 6/K) |
適切なスパン (NESC規格、m) |
||||
PE ジャケット | ATジャケット | あ | B | ハ | D | |||||||
12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
