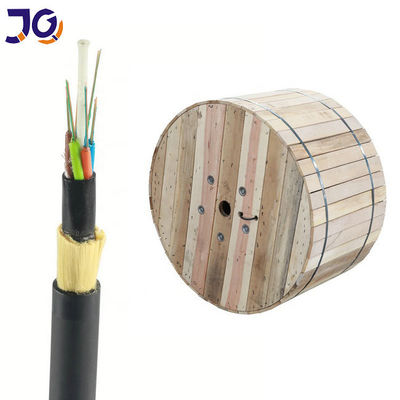

防水48中心500mのスパンOFC ADSSの光ファイバケーブル
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
詳細情報 |
|||
起源の場所: | 広州、中国 | 証明: | CE/ISO9001 |
---|---|---|---|
中央強さのmenber: | FRP | 強さメンバー: | ケブラーAramidヤーン |
ADSSケーブルのジャケット: | PE | 貯蔵/輸送の温度較差: | -40℃への+60℃ |
コンダクターの数: | ≥ 10 | 作動の臨時雇用者: | -20℃~+60℃ |
適用: | 屋内/屋外のアクセスの建物 | ||
ハイライト: | 120mのスパンの光ファイバーケーブル,Aramid ADSSの光ファイバーケーブル |
製品の説明
特徴
1. 力を止めないで取付けることができる;
2. 性能で優秀、外装での作動ポイントで誘導最高は25kVに達することができる;
氷および風によって引き起こされる負荷およびタワーおよびbackpropsの負荷を減らす3.Lightweightおよび小さい直径;
4. 大きい径間長および大きいスパンは1000mある;
5. 引張強さおよび温度の良い業績;
6.The設計寿命は30年である。
繊維変数
項目 | 単位 | 指定 | |
繊維のタイプ | G.652D | ||
モード分野直径 |
1310nm | mm | 9.2±0.4 |
1550nm | mm | 10.4±0.8 | |
クラッディングの直径 | mm | 125.0±1 | |
クラッディングの非環状 | % | ≤1.0 | |
中心/クラッディングの同心性の間違い | mm | ≤0.5 | |
コーティングの直径 | mm | 245±5 | |
コーティングの非環状 | % | ≤6.0 | |
コーティング/クラッディングの同心性の間違い | mm | ≤12.0 | |
ケーブルの遮断波長 | nm | ≤1260 | |
減少係数 |
1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.22 | |
耐力のレベル | kpsi | ≥100 |
機械および環境の特徴
パフォーマンス パラメータ |
評価される引張強さ(RTS) |
KN |
4.5 |
許可する張力(マット)の使用を |
KN |
2 | |
平均年次連続した張力(EDS) |
KN |
1.8 |
|
限界の連続した張力(UES) |
KN |
3.2 |
|
熱拡張係数 |
10-6/℃ |
1/℃ |
|
ヤングの係数 |
kN/mm2 |
3.75 |
|
耐圧強度 | 長い間 | 1000N/100mm | |
短期的に | 2000N/100mm | ||
最低の曲げ半径 | 操業 | 115mm | |
置くこと | 235mm | ||
置くこと | -20~+60°C |
適当な温度較差 | 交通機関および操作 | -40~+60°C | |
Yuの長い光ファイバケーブル |
0.4-0.6% |
||
生命時間 | 最高の25年 |
特徴:
低減少および分散は、さまざまな環境のよい伝達性能を保障するために長さを超過するの個別制御機構。
優秀な機械性能
よい柔軟性および曲がる性能
小さい外の直径、明度および密集した構造
製品の説明

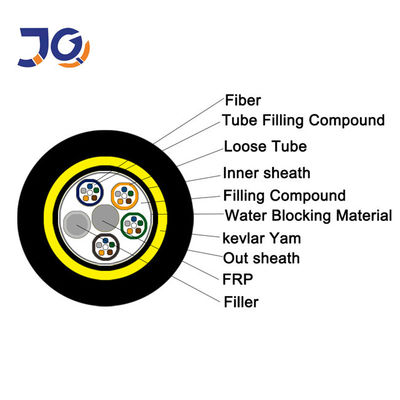

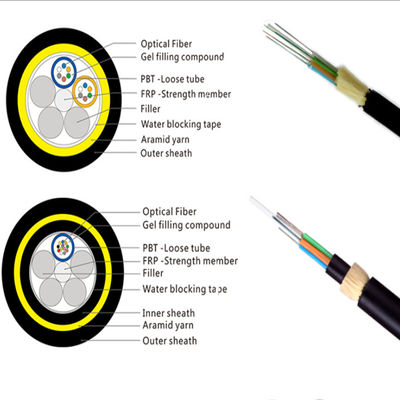

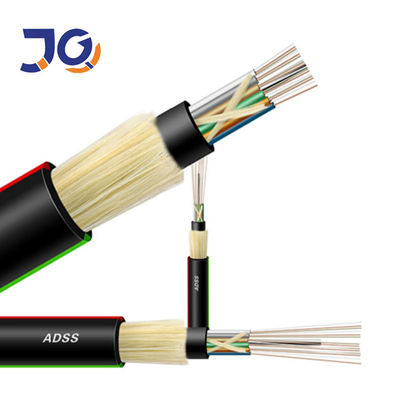

ADSSケーブルは緩く座礁する管である。繊維、250μmは高い係数のプラスチックから成っている緩い管に、置かれる。管は耐水性の満ちる混合物で満ちている。管(および注入口FRP (繊維強化プラスチック)のまわりで密集した、円ケーブルの中心に非金属中央強さメンバーとして)座礁する。ケーブルの中心が満ちる混合物で満ちていた後。それは薄いPE (ポリエチレン)の内部外装で覆われる。aramidの座礁させた層の後でヤーンは強さメンバーとして内部外装に加えられる、ケーブルはPEとまたは(anti-tracking)外の外装で完了する。
