防水48中心500mのスパンOFC ADSSの光ファイバケーブル
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
| 最小注文数量 : | 1km | パッケージの詳細 : | 木のドラム |
|---|---|---|---|
| 受渡し時間 : | 5-8の仕事日 | 支払条件 : | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力 : | 1日あたりの200KM |
| 起源の場所: | 広東省中国 | ブランド名: | JQ/OEM |
|---|---|---|---|
| 証明: | ISO9001,ROHS,CE | モデル番号: | ADSS |
|
詳細情報 |
|||
| 繊維のタイプ: | 要求としてYOFCかFiberhome | 繊維の計算: | 12 24 48 hilos |
|---|---|---|---|
| 色: | カスタマイズされる黒 | 長さ: | 2kmまたはカスタマイズされた長さ |
| ジャケット材料: | PE /AT/LSZH | 名前: | ADSSの光ファイバーケーブル |
| 強さメンバー: | FRPの中央強さメンバー | 実用温度: | -40 | +60 C |
| スパン: | 100/200/300/400m/500m | 取付け: | 自己支持のアンテナ |
| ハイライト: | YOFC ADSSの光ファイバケーブル,単一モードADSSの光ファイバケーブル |
||
製品の説明
光ファイバケーブルはADSSにPEのジャケットのSelf-supporting架空ケーブルが付いている光ファイバーのスパン100Mをタイプする

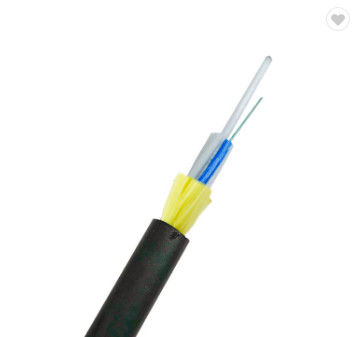

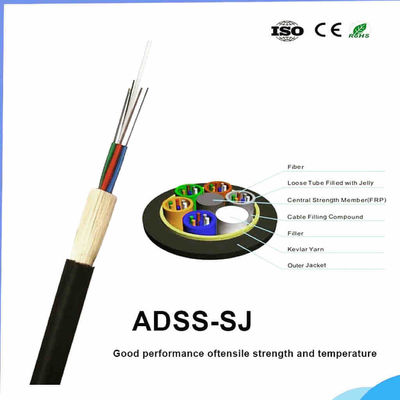

ADSSケーブルは緩く座礁する管である。繊維、250μmは高い係数のプラスチックから成っている緩い管に、置かれる。管は耐水性の満ちる混合物とarefilled。管（および注入口FRP （繊維強化プラスチック）のまわりで密集した、円ケーブルの中心に非金属中央強さメンバーとして）座礁する。ケーブルの中心が満ちる混合物で満ちていた後。それは薄いPE （ポリエチレン）の内部外装で覆われる。aramidの座礁させた層の後でヤーンは強さメンバーとして内部外装に加えられる、ケーブルはPEとまたは（anti-tracking）外の外装で完了する。
|
技術的な変数は異なった繊維の計算、スパンを、電力線置く、気候条件（e.g.temperatureの、風速、氷のコートのthicknss）に応じてectの電圧クラスある。
|
||||
|
*設置方法
|
||||
|
通常高い電場の強さの区域か力コミュニケーション輸送システムの頻繁な電光で使用されて。
|
||||
|
輸送/貯蔵の臨時雇用者
|
- 30℃~+65℃
|
|
||
|
設置臨時雇用者
|
- 15℃~+60℃
|
|
||
|
操作の臨時雇用者
|
- 40℃~+70℃
|
|
||
|
*Structural特徴
|
||||
|
繊維の計算
|
2~144
|
防水層
|
テープ、ヤーンを妨げる水を妨げるケーブル ゲルか水で満ちているケーブルの中心。
|
|
|
緩い管
|
繊維のゲルで満ちているPBTの緩い管の着色された繊維
|
高力aramidのヤマイモ
|
非常に高い引張強さ、小さい直径およびライト級選手をおよび置くスパン異なった気候のconsitionsに合うために提供する。
|
|
|
中央強さメンバー
|
非金属強さメンバーFRP （繊維はプラスチック棒を補強する）
|
外装
|
Anti-tracking （で）材料かポリエチレン（PE）
|
|
|
スパンのメートル
|
200
|
300
|
400
|
|
関連の強さの張力（RTS）
|
17.5のkn
|
20.6のkn
|
28 kn
|
|
最高の正当な張力（マット）
|
6.9 kn
|
8.2 kn
|
11.5のkn
|
|
正当なクラッシュの抵抗
|
長期:1100 n/100mm
|
長期:1100 n/100mm
|
長期:1100 n/100mm
|
|
短期:2200 n/100mm
|
短期:2200 n/100mm
|
短期:2200 n/100mm
|
|
|
最低の曲げ半径
|
作動:220のmm
|
作動:220のmm
|
作動:220のmm
|
|
Installlation:360のmm
|
Installlation:360のmm
|
Installlation:360のmm
|
|
|
温度較差
|
作動:-40/+70℃
|
作動:-40/+70℃
|
作動:-40/+70℃
|
|
Installlation:-15/+60℃
|
Installlation:-15/+60℃
|
Installlation:-15/+60℃
|
特徴
抵抗を押しつぶせば水密ケーブルを保障する柔軟性は、次の手段取られる
100%ケーブルの中心の詰物、緩い管の詰物の混合物
よい機械および温度の性能
抵抗力がある加水分解である高力緩い管
特別な管の詰物の混合物繊維の重大な保護を保障するため
中央強さメンバーとして単一の繊維強化プラスチック
光学特徴
| 項目 | 単位 | 指定 | |
| G652D | |||
| モード分野直径 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4の±0.5 | |
| クラッディングの直径 | um | 124.8±0.7 | |
| クラッディングの非環状 | % | ≤0.7 | |
| Core-Cladding同心性の間違い | um | ≤0.5 | |
| コーティングの直径 | um | 245±5 | |
| コーティングの非環状 | % | ≤6.0 | |
| クラッディング コーティングの同心性の間違い | um | ≤12 | |
| ケーブルの遮断波長 | nm | acc≤1260 | |
| 減少（最高。） | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
技術的なデータ
構造および技術仕様ADSS-DJ （50-500mのスパン）
|
Ref.Outer 直径 （mm） |
Ref.Weight kg/km） |
Rec.DailyMax. 働き 張力（kN） |
最高 正当 働き 張力 [kN） |
壊れ目 強さ （kN） |
強さ メンバー CSA. （kN/mm2） |
Modulusof 伸縮性 CSA kNmm2） [ |
熱 拡張 係数 （X10-6/K） |
SuitableSpan メートル ABICP |
||||
|
PE |
|
|
||||||||||
|
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
|
15.5 |
190 |
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
プロダクト映像
適用
空気の置く方法のために適した
貯蔵/実用温度:-40℃~+70℃
