シングルジャケット ADSS 光ファイバーケーブル 80m 100m 120m スパン
担当者 : JQ CABLE
電話番号 : +8618122383351
Whatsapp : +8618122383351
| 最小注文数量 : | 1km | パッケージの詳細 : | 木のドラム |
|---|---|---|---|
| 受渡し時間 : | 3-5日、それは順序の量によって決まる | 支払条件 : | L/C、T/T、ウェスタン・ユニオン、Alipay |
| 供給の能力 : | 1ヶ月あたりの4500 |
| 起源の場所: | 中国 | ブランド名: | Jiqian |
|---|---|---|---|
| 証明: | ISO9001 CE ROHS FCC | モデル番号: | ADSS-24B1 |
|
詳細情報 |
|||
| 起源の場所: | 広州、中国 | ケーブルのブランド: | Jiqian |
|---|---|---|---|
| コンダクターの数: | ≥ 10 | Cettification: | ISO9001セリウムROHS FCC |
| 製造業者: | はい | 適用: | 頭上式 |
| 外の外装: | PE | 繊維の数: | 2-288 |
| 貯蔵および使用温度: | -40℃への+70℃。 | ||
| ハイライト: | 250µm ADSSの光ファイバケーブル,反追跡ADSSの光ファイバケーブル |
||
製品の説明
（Anti-tracking）外の外装の強い電気腐食ADSSの光ファイバケーブルで特別

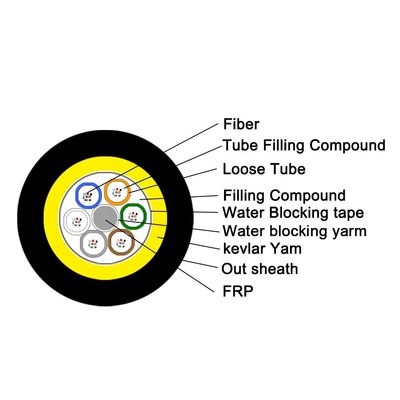

ADSSの光ケーブルは緩い管によって座礁させる構造を採用する。光ファイバー250µmは高い係数材料から成っている緩い管でおおわれる
そして緩い管は防水混合物で満ちている。緩い管（および満ちるロープ非金属中央補強の中心（FRP）密集したケーブルの中心を形作るためにおよびケーブルの中心のギャップのまわりでグリースを妨げる水で）満ちているねじれる。ケーブルの中心はポリエチレン（PE）の内部外装に突き出たり、そしてaramid繊維を増強するために座礁し最終的にポリエチレン（PE）によって完了した
ADSSの光ケーブルの設計は十分に電力線の実際の状態を考慮し、高圧送電線の異なったレベルのために適している。10kVおよび35kV電力線のために、ポリエチレン（PE）の外装は使用することができる;110kVおよび220kV電力線のために、ケーブル掛かるポイントは電界強度の配分の計算によって定められなければ、電気追跡の（で）外の外装は使用されなければならない。同時に、aramid繊維の量および完全なより線加工は注意深く異なったスパンのアプリケ−ション使用要件を満たすように設計されている。
特徴
構造および技術仕様ADSS-SJ （50-150M）
| Ref. Outer 直径 （mm） |
Ref. Weight （kg/km） |
Rec.毎日の最高。 （kN） |
最高の正当 働く張力 （kN） |
壊れ目 強さ （kN） |
強さ メンバー CSA （mm2） |
係数の （kN/mm2） |
熱 拡張 係数 （x10- 6/K） |
適したスパン メートル |
||||
| PEのジャケット | ジャケット | B | C | D | ||||||||
| 11 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
構造および技術仕様ADSS-DJ （50-750M）
| Ref. Outer 直径 （mm） |
Ref. Weight （kg/km） |
Rec.毎日の最高。 （kN） |
最高の正当 働く張力 （kN） |
壊れ目 強さ （kN） |
強さ メンバー CSA （mm2） |
係数の （kN/mm2） |
熱 拡張 係数 （x10- 6/K） |
適したスパン メートル |
||||
| PEのジャケット | ジャケット | B | C | D | ||||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
光学特徴
|
繊維のタイプ |
減少 （+20℃） |
帯域幅 |
開口数 |
光ケーブルの遮断波長 |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | --- |
適用:Self-supporting間接費
パッキング:
