水に耐えるジェルで満たされた緩いチューブに 光ファイバーを装着したコンパクトなコア
安定性のために中央FRP (繊維強化プラスチック) 強度メンバー.
アラミド繊維の強化で 張力強さを高める
耐久性のあるPEまたはAT外殻
導電性でない:オンラインインストールには安全です
簡単にインストール:自立する 通信ケーブルは必要ない
高機械強度:外部の負荷や厳しい天候に耐える
最適化されたパフォーマンス:アラミド繊維は,張力と温度安定性を向上させる.
カスタマイズできる:異なるスパンや用途に合わせられる
PEシールド:空気電源線 <110kV
AT シェイト:空気電源線 ≥110kV 電気追跡を防ぐため
IEEE P 1222 と IEC 60794-1 規格に準拠して製造されている.
構造と技術仕様
1.ADSS シングルジャケット
| 繊維数 | 構造 | チューブあたり繊維 |
流出管の直径 (MM) |
FRP/パッド直径 (mm) | 外着の厚さ (mm) | 外部 直径 (mm) |
基準 体重 (kg/km) |
|
| PEジャケット | AT ジャケット | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 20.0/20 | 1.7±01 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 20.0/20 | 1.7±01 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 1.7±01 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 1.7±01 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 1.7±01 | 15.2 | 176 | 189 |
提示:上記の表のすべての仕様は推定データで,詳細な仕様については,
販売者に連絡してください.
2ADSS ダブルジャケット
| 繊維数 | 構造 | チューブあたり繊維 |
流出管の直径 (MM) |
FRP/パッド直径 (mm) | 外着の厚さ (mm) | 外部 直径 (mm) |
基準 体重 (kg/km) |
|
| PEジャケット | AT ジャケット | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 20.0/20 | 1.7±01 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 20.0/20 | 1.7±01 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 1.7±01 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 1.7±01 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 1.7±01 | 16.5 | 212 | 228 |
提示:上記の表のすべての仕様は推定データで,詳細な仕様については,
販売者に連絡してください.
|
繊維タイプ |
衰弱 (+20°C) |
帯域幅 |
オプティカルケーブル切断波長 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| Gさん652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| Gさん655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
詳細 画像

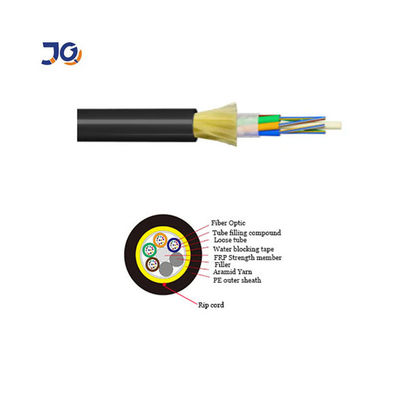

シングルジャケット ADSS ファイバーケーブル
ダブルジャケット ADSS 光ファイバーケーブル
梱包:
製造会社か,貿易会社ですか?
私たちは,光ファイバーケーブル,ドロップケーブル,パッチコードの10年以上の経験を持つプロフェッショナルメーカーです. 私たちの工場は広州にあり,訪問は歓迎されています.
品質をどのように保証しますか?
すべての繊維は完全にテストされ, 送料前に最終検査が行われます. 品質確認のために無料のサンプルが利用できます.
小規模な注文は受けますか.
ええ,私たちは新しいプロジェクトのための小さな注文をサポートします.
配達時間は?
標準配送は3~7営業日です 量によって異なります
OEMサービスを提供していますか?
はい,私たちは製品をカスタマイズし,あなたのロゴを印刷することができます.
あなたの原材料は認定されているか?
そう,すべての材料は ISO9001とRoHS認証のサプライヤーから来ています.
