12コアADSS光ファイバーケーブル 屋外シングルモードG652D 空中自立型光ケーブル
製品の特徴
申請
構造と技術仕様
1.ADSS シングルジャケット
| 繊維数 | 構造 | チューブあたり繊維 |
流出管の直径 (MM) |
FRP/パッド直径 (mm) | 外着の厚さ (mm) | 外部 直径 (mm) |
基準 体重 (kg/km) |
|
| PEジャケット | AT ジャケット | |||||||
| 4 | 1+5 | 4 | 1.95 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.95 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.95 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.95 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 20.0/20 | 1.7±01 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 20.0/20 | 1.7±01 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 1.7±01 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 1.7±01 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 1.7±01 | 15.2 | 176 | 189 |
提示:上の表のすべての仕様は,概算データで,詳細な仕様については,
販売者に連絡してください.
2ADSS ダブルジャケット
| 繊維数 | 構造 | チューブあたり繊維 |
流出管の直径 (MM) |
FRP/パッド直径 (mm) | 外着の厚さ (mm) | 外部 直径 (mm) |
基準 体重 (kg/km) |
|
| PEジャケット | AT ジャケット | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 20.0/20 | 1.7±01 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 20.0/20 | 1.7±01 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 1.7±01 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 1.7±01 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 1.7±01 | 16.5 | 212 | 228 |
提示:上の表のすべての仕様は,概算データで,詳細な仕様については,
販売者に連絡してください.
|
繊維タイプ |
衰弱 (+20°C) |
帯域幅 |
オプティカルケーブル切断波長 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| Gさん652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| Gさん655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
詳細 画像

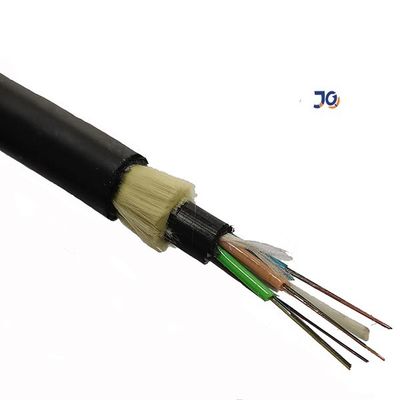

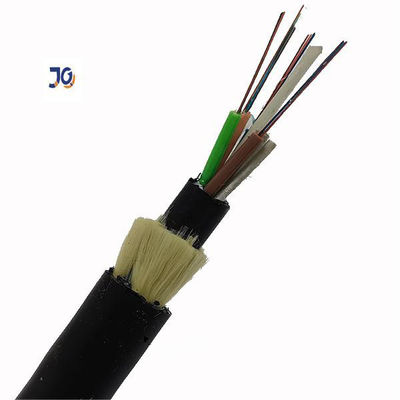

シングルジャケット ADSS ファイバーケーブル

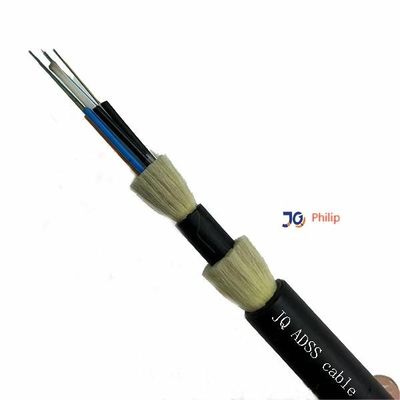

ダブルジャケット ADSS 光ファイバーケーブル
梱包:
よくある質問
1ADSS 光ファイバーケーブルとは?
ADSS (All-Dielectric Self-Supporting) ケーブルは,通信線なしで空中設置のために設計された非金属光ファイバーケーブルである.
2このケーブルには何本の繊維が含まれていますか?
このケーブルには9/125μm G652D仕様を持つ12つのシングルモード光ファイバーが含まれています.
3ADSS 光ファイバーケーブルをどこに設置できるのか?
主に電源線,電信ポール,屋外ヘッドネットワークの空中配備に使用されている.
4ADSSケーブルの利点は?
軽量で耐腐食性があり 簡単に設置され 長距離の屋外通信ネットワークに適しています
5このケーブルは FTTH または FTTX プロジェクトに適していますか?
そう,ADSSケーブルは,信頼性の高い屋外ファイバー伝送を必要とするFTTHとFTTXネットワークの展開に広く使用されています.
