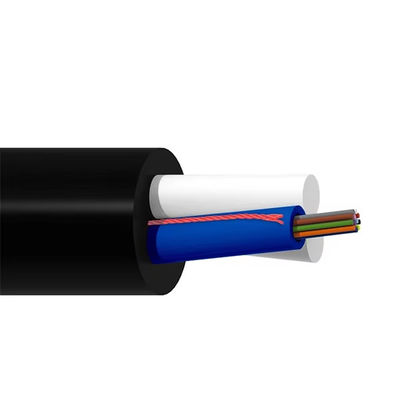

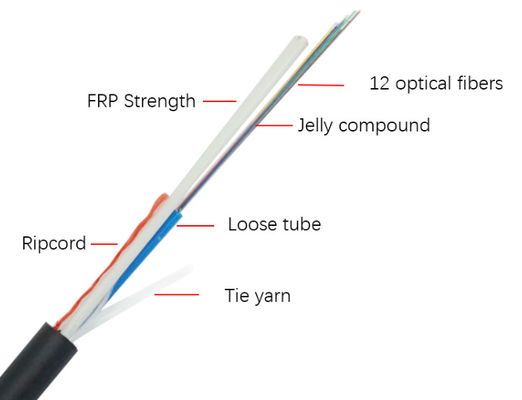

ASU80は,装甲されていない自己支えるユニチューブ光ファイバーケーブルである.光ファイバーは緩いバッファチューブに置かれています.ケーブルコアは,水の侵入と移住を防ぐためにゼリーで満たされ,黒いポリエチレン外着で覆われています2つの組み込まれたFRPまたは金属の強度メンバーは,空中設置に必要な拉伸強度を提供します.
軽量 軽量 軽量 軽量 軽量 軽量
2 つの FRP 耐久性 の 構成要素 は 優れた 張力 性能 を 提供 し ます
ゲルで満たされたまたはゲルフリー構造は,信頼性の高い防水性能を保証します
低コストで高い繊維容量
屋外通信ネットワークの安定した性能
短距離空中装置
管の設置
FTTHとアクセスネットワークの展開
オプティカル特性
| ポイント | ユニット | 仕様 | |
| G652D | |||
| モードフィールド直径 | 1310nm | ええと | 9.2±0.4 |
| 1550nm | ええと | 10.4±0.5 | |
| コーティング直径 | ええと | 124.8±0.7 | |
| 円形でないコーティング | % | ≤0.7 | |
| 中核コーティング同心点の誤り | ええと | ≤0.5 | |
| コーティング直径 | ええと | 245±5 | |
| コート・ノン・サーキュラー性 | % | ≤6.0 | |
| コーティング・コーティングの同心度誤差 | ええと | ≤12 | |
| ケーブル切断波長 | nm | acc≤1260 | |
| 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
技術パラメータ
ケーブルコア |
ユニット | 2F | 4F | 6F | 8F | 10F | 12F |
| 管の番号 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 繊維から | コア | 2 | 4 | 6 | 8 | 10 | 12 |
| チューブ内の繊維数 | コア | 2 | 4 | 6 | 8 | 10 | 12 |
| ケーブル直径 | mm | 7.0mm±02 | 00.8±02 | ||||
| ケーブル重量 | kg/km | 40±10 | 45±10 | ||||
| 許容される拉伸強度 | N について | スパン=801.5*P | |||||
| 許容される圧縮抵抗 | N について | 1000N | |||||
| 動作温度 | °C | -20°Cから+65°C | |||||
本物の工場

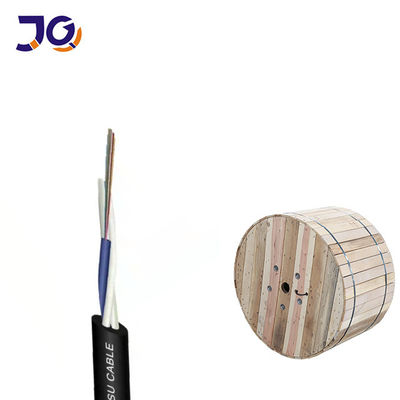

ASU80は,短距離空中およびチャクトの設置のために設計された無装甲の自立型単体ローズチューブ光ファイバーケーブルである.
FTTH アクセス ネットワーク 短距離空中線やチャクト 設置で使用される.
ASU80は,FRPまたは金属の強度のある部品を装甲していないケーブルで,張力サポートです.
ゲルで満たされた構造とゲルのない構造の両方が,良好な防水性能で利用できます.
G652D G657A1 と G657A2 のような単モードファイバーはサポートされています.
はい,繊維数 ジャケット素材印刷とOEMサービスがカスタマイズできます.
