工場直結 ADSS 光ファイバーケーブル シングルモード アラミド糸 高強度 屋外用
ADSSケーブルとは
ADSS (All Dielectric Self Supporting) fiber optic cable is a non metallic design for aerial installation on utility poles and transmission lines It can be installed safely in high voltage areas without grounding and provides reliable self support without messenger wires This makes it a cost effective alternative to OPGW and OPAC
構造 と デザイン

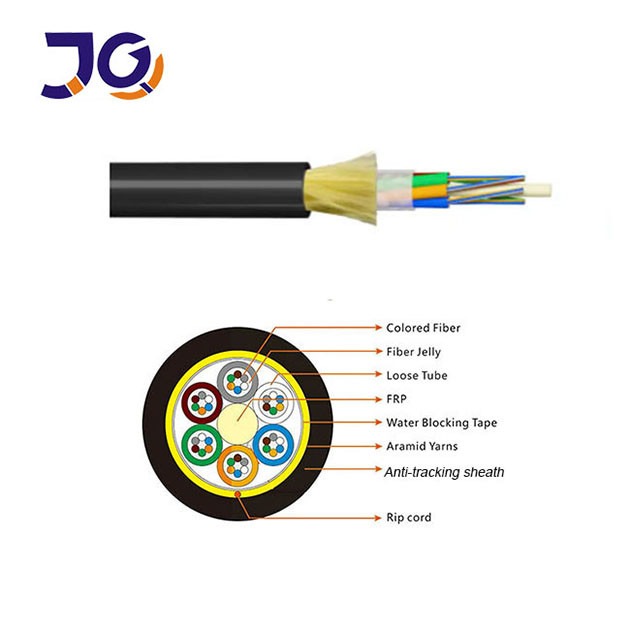

The cable uses stranded loose tube technology with fibers protected by water blocking gel A central FRP strength member provides core stability while layers of aramid yarn deliver high tensile strength The outer jacket is available in PE or AT depending on voltage and installation conditions
主要 な 特徴
非金属設計で,直線装置に安全で,電気干渉を免れる
自動サポートケーブルは,追加のサポートワイヤなしで簡単にインストールできます
高耐性アラミド繊維は耐久性と耐候性を保証します
機械的ストレスや温度変化下で安定した性能
異なるスパン長や電源線プロジェクトのためのカスタマイズ可能な設計
申請
110kV以下の電源線用PE蓋
追跡防止保護付きの110kV以上の電線用ATシールド
スパン長さとアラミド繊維の含有量は,プロジェクト要件を満たすために調整できます.
基準
IEEE P1222 と IEC 60794 1 に準拠して製造され,国際的品質と信頼性を保証する.
構造と技術仕様
1.ADSS シングルジャケット
| 繊維数 | 構造 | チューブあたり繊維 |
流出管の直径 (MM) |
FRP/パッド直径 (mm) | 外着の厚さ (mm) | 外部 直径 (ミリ) |
基準 体重 (kg/km) |
|
| PEジャケット | AT ジャケット | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 20.0/20 | 1.7±01 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 20.0/20 | 1.7±01 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 1.7±01 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 1.7±01 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 1.7±01 | 15.2 | 176 | 189 |
提示:上記の表のすべての仕様は推定データで,詳細な仕様については,
販売者に連絡してください.
2ADSS ダブルジャケット
| 繊維数 | 構造 | チューブあたり繊維 |
流出管の直径 (MM) |
FRP/パッド直径 (mm) | 外着の厚さ (mm) | 外部 直径 (ミリ) |
基準 体重 (kg/km) |
|
| PEジャケット | AT ジャケット | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 20.0/20 | 1.7±01 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 20.0/20 | 1.7±01 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 1.7±01 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 1.7±01 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 1.7±01 | 16.5 | 212 | 228 |
提示:上記の表のすべての仕様は推定データで,詳細な仕様については,
販売者に連絡してください.
|
繊維の種類 |
衰弱 (+20°C) |
帯域幅 |
オプティカルケーブル切断波長 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| Gさん652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| Gさん655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
詳細 画像

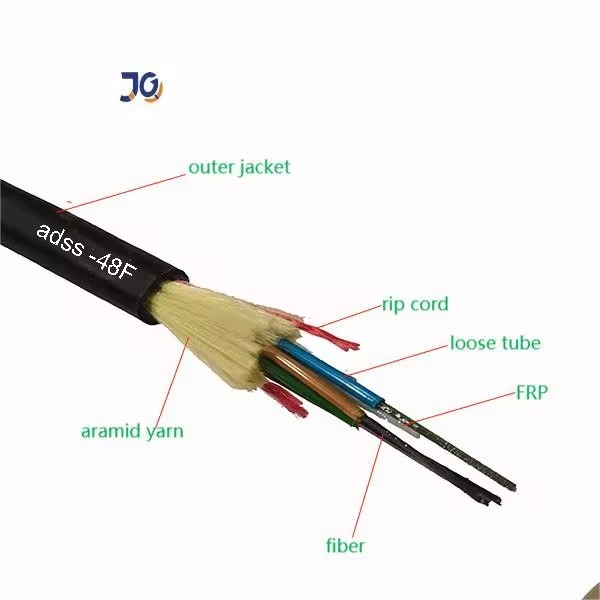

シングルジャケット ADSS ファイバーケーブル

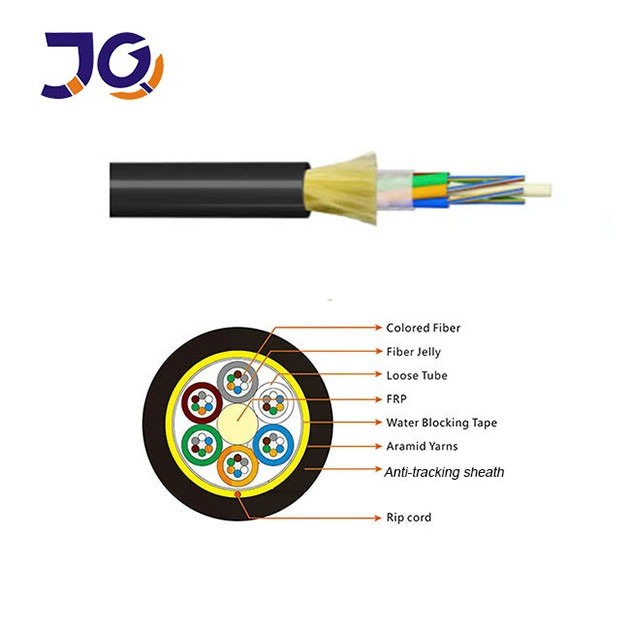

ダブルジャケット ADSS 光ファイバーケーブル
梱包:
よくある質問
あなたは製造会社ですか? それとも取引会社ですか?
我々は,光ファイバーケーブルを生産する10年以上の経験を持つ直接工場です ドロップケーブル パッチコードとアクセサリー 私たちの工場は広州に位置し,私たちは顧客訪問を歓迎します
品質をどのように保証しますか?
品質は第一です. すべての繊維は厳格にテストされ,出荷前に検査されます. コートを確認した後,我々は品質承認のための無料サンプルを提供することができます.
小規模な注文から始めましょうか
はい,小規模な注文と試行注文は,特に新しいプロジェクトやサンプル評価のために受け入れられます.
生産のリードタイムは何ですか?
通常 3 ~ 7 営業日 注文量に応じて 支払いが受けるとすぐに送ります
OEM またはカスタマイズを提供していますか?
はい,私たちはあなたのロゴを印刷し,あなたのプロジェクト要件に合わせてデザインをカスタマイズすることができます
原材料が認証されているか
はい,我々は,安定した信頼性の高いパフォーマンスを確保するためにISO9001とRoHS認証された材料を使用します
