空中ダクト GYFTY G652D 12 24 48 コア FRP 光ファイバーケーブル 非金属引張材付き
製品説明

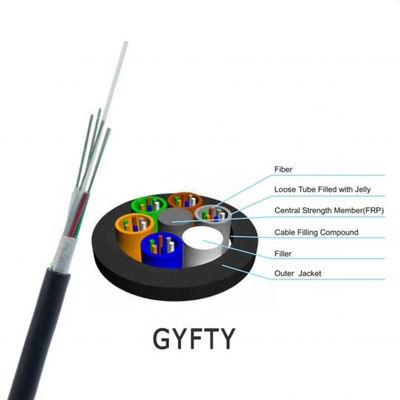

GYFTYは、非金属FRP中心引張材を備えた屋外光ファイバーケーブルで、さまざまな通信用途に適しています。このケーブルは、ルーズチューブゲル充填構造を採用し、耐久性のあるポリエチレン（PE）外被で保護されています。
シングルモードまたはマルチモードのファイバーは、水分浸透を防ぐために、水封ゲルが充填された高強度プラスチックルーズチューブ内に配置されています。FRP引張材は、非導電性を確保しながら、信頼性の高い機械的サポートを提供します。
性能を向上させるために、一部の構造には、追加のPEジャケットまたは非金属糸が追加補強として含まれています。ルーズチューブとフィラーはFRPコアの周りに撚り合わされ、完全なケーブルコアは水封化合物で充填されています。堅牢なPEシースは、過酷な屋外環境での安定した性能を保証します。
特徴
簡単な設置のためのコンパクトで軽量な設計
優れた引張強度と温度耐久性
低減衰による安定した伝送
ゲル充填ルーズチューブがファイバーを効果的に保護
FRPコアが電磁干渉を排除
防水設計が水分浸透を防止
長期間の屋外使用に強力で耐久性がある
用途
屋外空中およびダクト展開
長距離およびバックボーン通信システム
アクセスネットワークおよびLAN接続
音声、データ、ビデオ、マルチメディア信号の伝送をサポート
光学的特性
| 項目 | 単位 | 仕様 | |
| G652D | |||
| モードフィールド径 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| クラッド径 | um | 124.8±0.7 | |
| クラッド非真円度 | % | ≤0.7 | |
| コア-クラッド同心度誤差 | um | ≤0.5 | |
| コーティング径 | um | 245±5 | |
| コーティング非真円度 | % | ≤6.0 | |
| クラッド-コーティング同心度誤差 | um | ≤12 | |
| ケーブルカットオフ波長 | nm | acc≤1260 | |
| 減衰（最大） | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
技術的パラメータ
| ファイバー カウント |
直径 (MI) |
重量 (KG/KMI) |
最小曲げ半径 | Mlin.張力 (N) |
圧壊 (N/100MMl) |
|||
| 静的 | 動的 | 長期間 | 短期間 | 長期間 | 短期間 | |||
| 2-30 | 8.8 | 88 |
10
|
20
|
1500 | 800 | 1000 | 500 |
| 32-36 | 9.0 | 95 | 1500 | 800 | 1000 | 500 | ||
| 38-60 | 9.2 | 98 | 1500 | 800 | 1000 | 500 | ||
| 62-72 | 9.5 | 105 | 1500 | 800 | 1000 | 500 | ||
| 74-96 | 10.5 | 118 | 1500 | 1000 | 1000 | 500 | ||
| 98-120 | 11.8 | 145 | 2000 | 1500 | 1000 | 500 | ||
| 122-144 | 14.2 | 165 | 2000 | 1500 | 1000 | 500 | ||
| 146-216 | 16.3 | 225 | 2000 | 1500 | 1000 | 500 | ||
| 218-240 | 18.5 | 305 | 2000 | 1500 | 1000 | 500 | ||
| 242-288 | 22.7 | 395 | 2500 | 2000 | 1000 | 500 | ||
ヒント：上記のすべてのデータは当社の工場を参照しています。詳細については、Philip（WA：008613422342788）までお問い合わせください。
製品の詳細写真
GYFTY-48 Cに関する写真
FAQ
1. メーカーですか、それとも商社ですか？
当社は、MPOブレイクアウトケーブルやパッチコードなど、幅広い製品を製造する専門の光ファイバーケーブルメーカーです。当社の製品は、ヨーロッパ、南アメリカ、その他の国際市場に広く供給されています。
2. 主な製品ラインは何ですか？
当社は、以下を含む包括的な光ファイバーソリューションを提供しています。
屋内および屋外光ファイバーケーブル
FTTHドロップケーブルおよびADSSケーブル
装甲屋内パッチコード
SC、LC、FC、ST、MTP/MPO光パッチコード
3. 製品の保証期間はどのくらいですか？
すべての光ファイバーケーブルには、20年間の保証が付いています。
4. 認定された原材料を使用していますか？
はい。一貫した品質と信頼性を確保するために、ISO9001およびRoHS規格に適合するサプライヤーと協力しています。
