| Minimum Order Quantity : | 10km | Packaging Details : | Wooden drum or Iron drum |
|---|---|---|---|
| Delivery Time : | about 10 days | Payment Terms : | T/T, Western Union,Alipay, MoneyGram, L/C |
| Supply Ability : | 21500KM per month |
| Place of Origin: | Guangdong China | ブランド名: | JQ or OEM/Customize |
|---|---|---|---|
| 証明: | ISO9001 CE ROHS Rohs FCC | Model Number: | ADSS-4C/12FC/24C/48C/96C/144C |
|
詳細情報 |
|||
| Application: | Outdoor aerial installation | fiber counts: | 4-144cores |
|---|---|---|---|
| span: | 100m /200 m /300m or Customized | fiber brand: | YOFC/FiberHome/Corning |
| service: | sample | strength number: | FRP, Kevlar Aramid Yarn |
| structure: | Stranded Loose Tube | jacket color: | Black yellow bule or Customized |
| Operating temperature: | -40℃ to +75℃ | Fiber type: | G652D, OM1, G655, OM4, OM5 |
| Test Standards: | IEC60794-1 | Factory: | Yes |
| Fiber Color Code: | Blue, Orange, Green, Brown, Gray, White, Red, Black, Yellow, Violet, Pink, Aqua | Tensile Strength: | 1000N |
| Cable Length: | 1000m | Out Sheath: | LSZH， PE, HDPE, MDPE |
| Loose Tube Material: | PBT | Outer Sheath Color: | Black |
| Keyword: | Mini ADSS | Water Blocking Tape: | Yes |
| Stranded Wire: | steel wire | Color: | Black |
| Armoured: | Yes | Tight Buffer: | 0.9mm |
| ハイライト: | ADSS 空中光ファイバーケーブル,アラミドヤーン付きシングルモード光ケーブル,シングルジャケットADSSファイバーケーブル |
||
製品の説明
工場価格: シングルモード ADSS 光ファイバーケーブル アラミド糸強度
ADSS (All-Dielectric Self-Supporting) オプティカルファイバーケーブルは,電力網の空中設置用に設計された特殊ケーブルである.
ADSSケーブルは コンパクトで鎖付きのコアです
導電性でない:メタリック部品なしで 安定した電源配線インフラに 安心できます
費用対効果の高い設置:自立するケーブルとして,設置を簡素化し,別々の伝達線を必要としない.
優れた機械強度:外部の負荷に耐えるように設計され 強い張力性能と 極端な気象条件に耐性があります
最適化されたパフォーマンス:アラミド繊維の強化は,張力強度と温度安定性を向上させる.
カスタマイズできる:デザインは 特定のアプリケーションや 跨度要件を満たすために 調整できます
表面蓋の選択は電源線の電圧によって決定されます.
PE (ポリエチレン) 蓋:110kV以下の空心電源線に推奨される.
AT (アンチトラッキング) シールド:電気追跡による損傷を防ぐために,電源線が110kV以上で設計されている.
アラミド繊維の量とストランディングプロセスは,様々なスパン長さの要求に応えるように特別に設計されています.
ADSSケーブルは,最も高い業界基準に製造されています.IEEE P1222そしてIEC 60794-1.
構造と技術仕様
1.ADSS シングルジャケット
| 繊維数 | 構造 | チューブあたり繊維 |
流出管の直径 (MM) |
FRP/パッド直径 (mm) | 外着の厚さ (mm) | 外部 直径 (mm) |
基準 体重 (kg/km) |
|
| PEジャケット | AT ジャケット | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 20.0/20 | 1.7±01 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 20.0/20 | 1.7±01 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 1.7±01 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 1.7±01 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 1.7±01 | 15.2 | 176 | 189 |
提示:上記の表のすべての仕様は推定データで,詳細な仕様については,
販売者に連絡してください.
2ADSS ダブルジャケット
| 繊維数 | 構造 | チューブあたり繊維 |
流出管の直径 (MM) |
FRP/パッド直径 (mm) | 外着の厚さ (mm) | 外部 直径 (mm) |
基準 体重 (kg/km) |
|
| PEジャケット | AT ジャケット | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 20.0/20 | 1.7±01 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 20.0/20 | 1.7±01 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 20.0/20 | 1.7±01 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 20.0/20 | 1.7±01 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/34 | 1.7±01 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 1.7±01 | 16.5 | 212 | 228 |
提示:上記の表のすべての仕様は推定データで,詳細な仕様については,
販売者に連絡してください.
|
繊維の種類 |
衰弱 (+20°C) |
帯域幅 |
オプティカルケーブル切断波長 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| Gさん652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| Gさん655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
詳細 画像

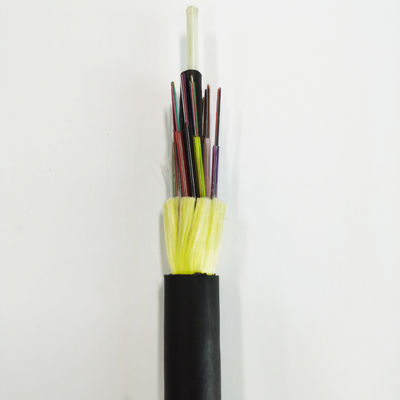

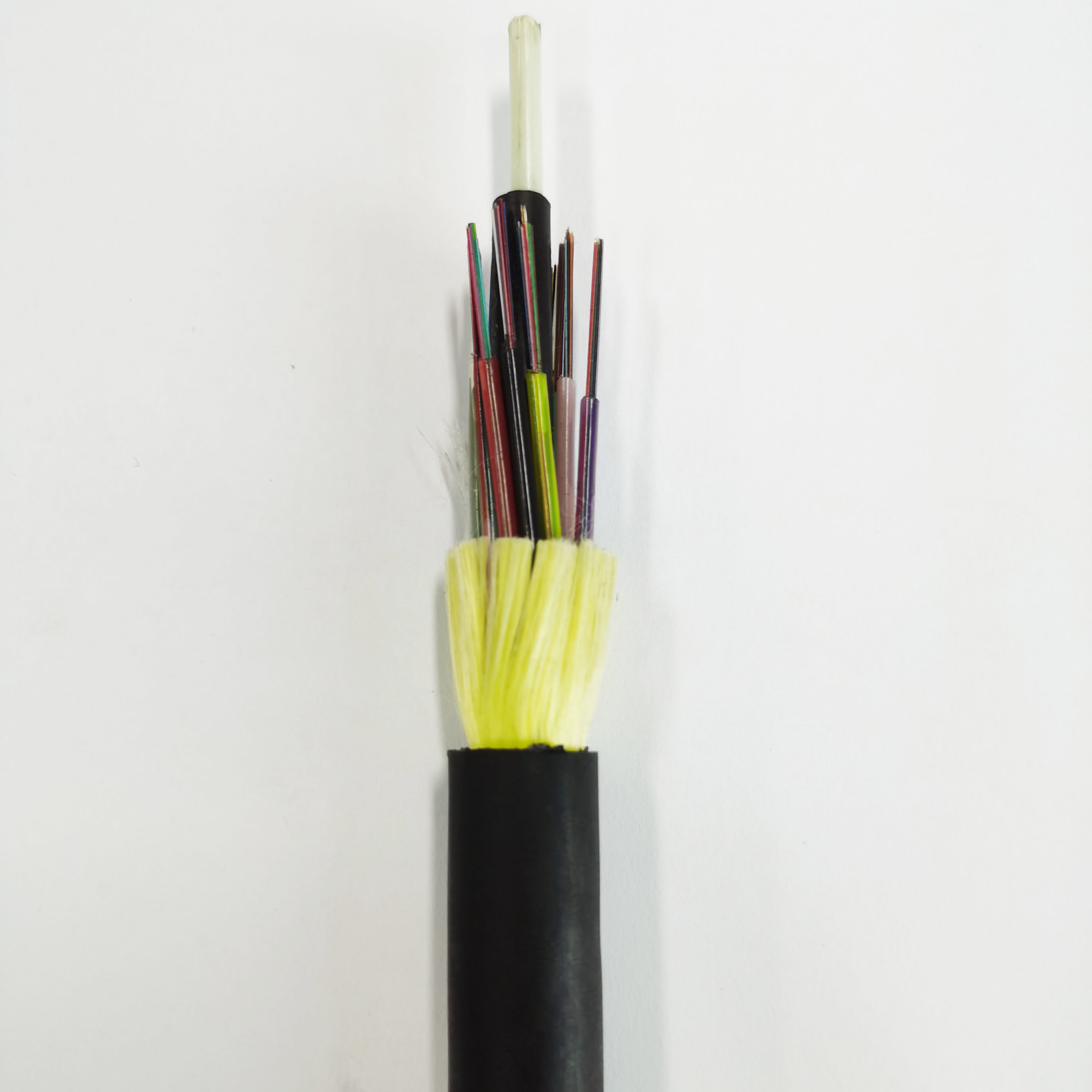

シングルジャケット ADSS ファイバーケーブル

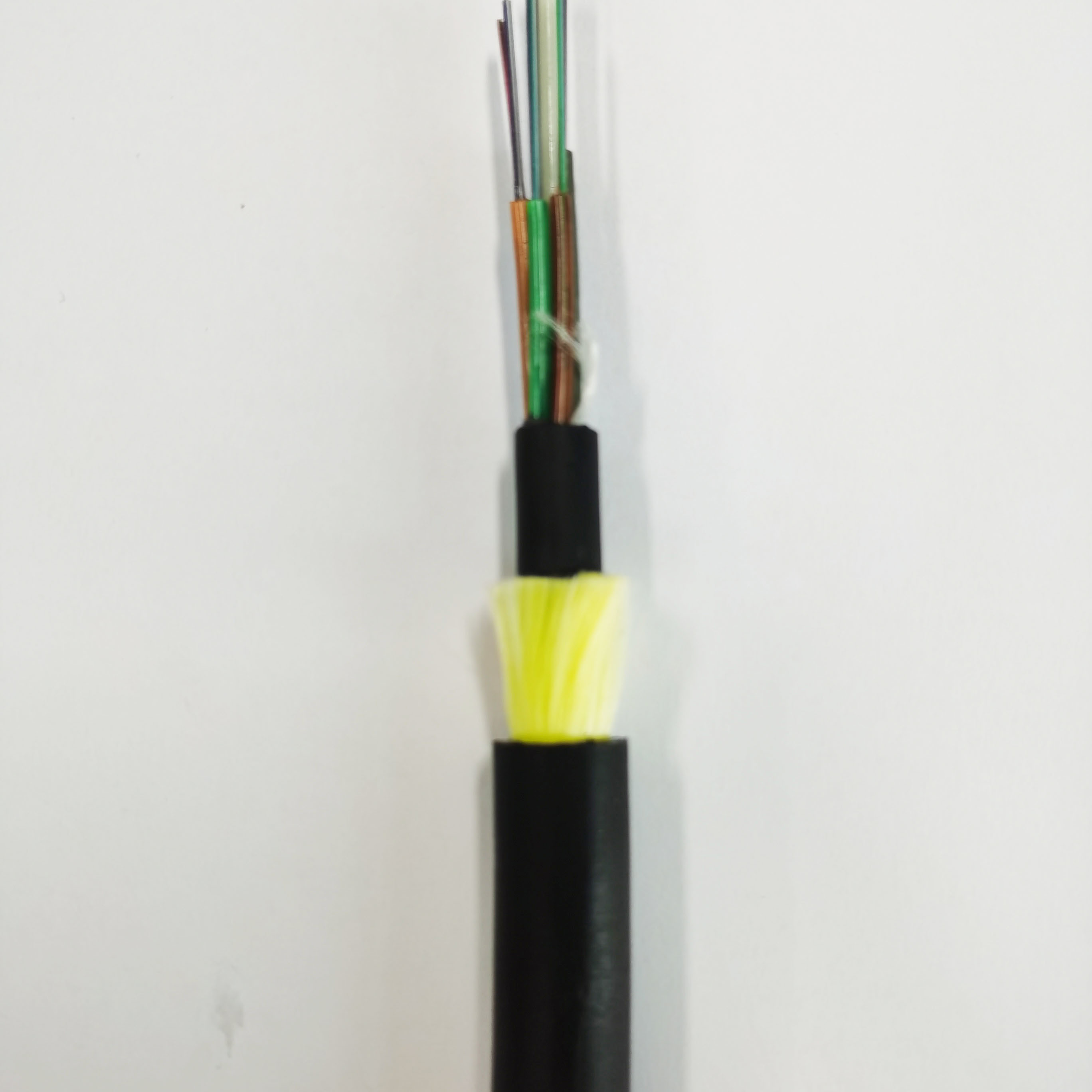

ダブルジャケット ADSS 光ファイバーケーブル
梱包:
1取引会社ですか? それとも製造会社ですか?私たちは,光ファイバーケーブル,ドロップケーブル,パッチコード,およびその以上の研究,開発,および生産で10年以上の経験を持つ専門メーカーです.私たちの工場は広州にあります.訪問を歓迎します
2品質をどのように保証しますか?品質は我々の最優先事項です. すべての繊維は,生産が完了した後,徹底的にテストされ, 輸送の前に最終的な検査を行います. 価格が確認された後,私たちは,私たちの品質を第一手確認するために無料のサンプルを提供することができます.
3小規模な注文は受けますか?新しいプロジェクトが 小さな注文から始まるので 顧客の成長を支援します
4配達時間は?当社の標準配達時間は,注文量に応じて約3~7営業日です.支払いが受けた後,注文ができるだけ早く発送されることを保証します.
5OEMサービスを提供していますか?OEMプロジェクト歓迎します.製品にあなたのロゴを印刷することができます.そして,カスタマイズのためのあなたのアイデアにオープンです.
6あなたの原材料には証明書がありますか?私たちは,ISO9001とRoHS基準で認定された 原材料サプライヤーと長期間のパートナーシップを保持し,当社の製品の最高品質の部品を保証しています.
