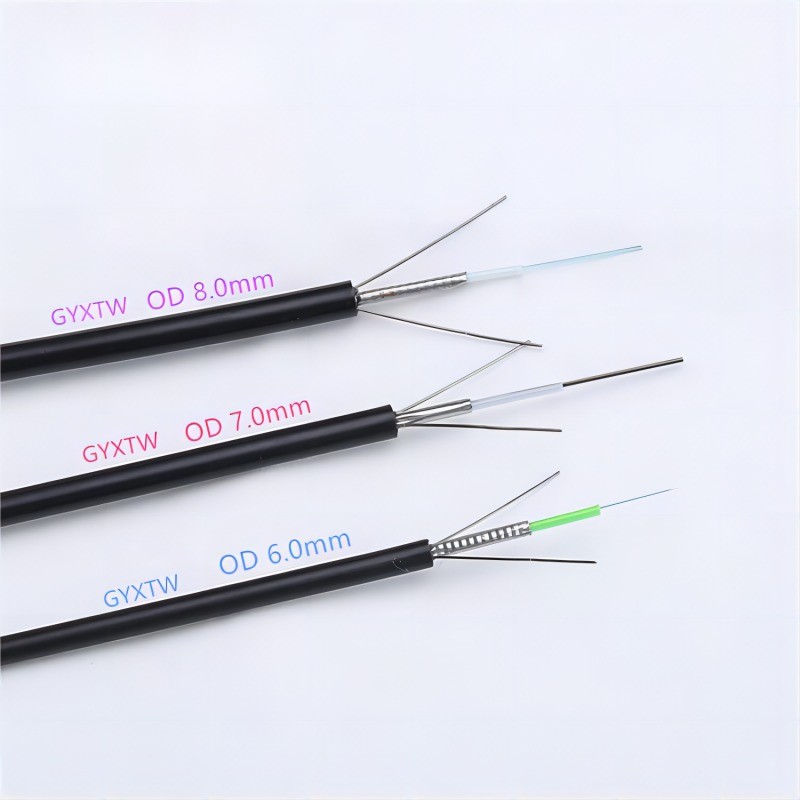

1MM スチールワイヤ強度 2 4 8 12 24 外用光ファイバーケーブル GYXTW
製品説明
シングルモード G652D 2/3/4/6/8/10//12/24 コア・ファイバー・オプティック・ケーブル GYXTW
|
繊維数
|
4-24 繊維
|
|
金属製の補強材
|
鋼鉄の平行線
|
|
ケーブルOD
|
8.0mm
|
|
適用する
|
オーバーヘッド設置
|
|
構造的特徴
|
中央管
ユニット・ローズ・チューブ・ケーブル
|
|
推奨指標
|
5つ星
|

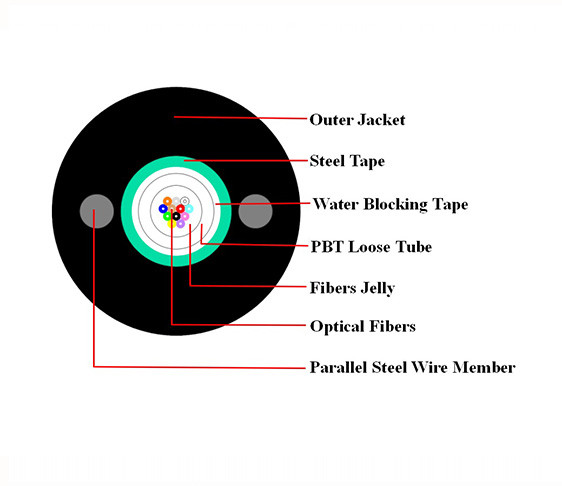

ケーブル構造

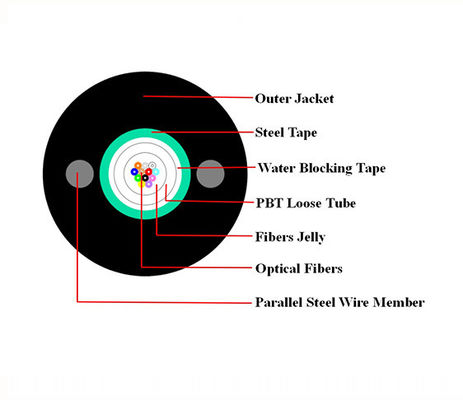

ケーブルセクション
ケーブル直径
ファイバーパラメータ
| ポイント | ユニット | 仕様 | |
| G652D | |||
| モードフィールド直径 | 1310nm | ええと | 9.2±0.4 |
| 1550nm | ええと | 10.4±0.5 | |
| コーティング直径 | ええと | 124.8±0.7 | |
| 円形でないコーティング | % | ≤0.7 | |
| 中核コーティング同心点の誤り | ええと | ≤0.5 | |
| コーティング直径 | ええと | 245±5 | |
| コート・ノン・サーキュラー性 | % | ≤6.0 | |
| コーティング・コーティングの同心度誤差 | ええと | ≤12 | |
| ケーブル切断波長 | nm | acc≤1260 | |
| 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
キャベルの性能
| ポイント | 仕様 | |
| 繊維数 | 2~24 | |
| 塗装用色繊維 | サイズ | 250μm+15μm |
| 色 | 青,オレンジ,緑,ブラウン,グレー,ホワイト | |
| 緩いチューブ | サイズ | 2.0mm±0.05mm |
| 材料 | PBT | |
| 色 | 自然 | |
| フォースメンバー | 直径 | 1.0mm |
| 材料 | 鉄鋼 | |
| 外着 | サイズ | 8.0mm±0.1mm |
| 材料 | PE | |
| 色 | ブラック | |
テクニカルパラメータ
| 繊維 伯爵さん |
ケーブル 直径 (mm) |
ケーブル重量 (kg/km) |
張力強度 長い/短い 期間 (N) |
圧縮抵抗性 長い/短い 期間 (N/100mm) |
折りたたみ 半径 静的/動的 |
| 2〜12 | 8 | 78 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 10 | 90 | 1000/3000 | 1000/3000 | 10D/20D |
適用:ドクト / エリアに適しています
保存/操作温度: -40°C~+70°C

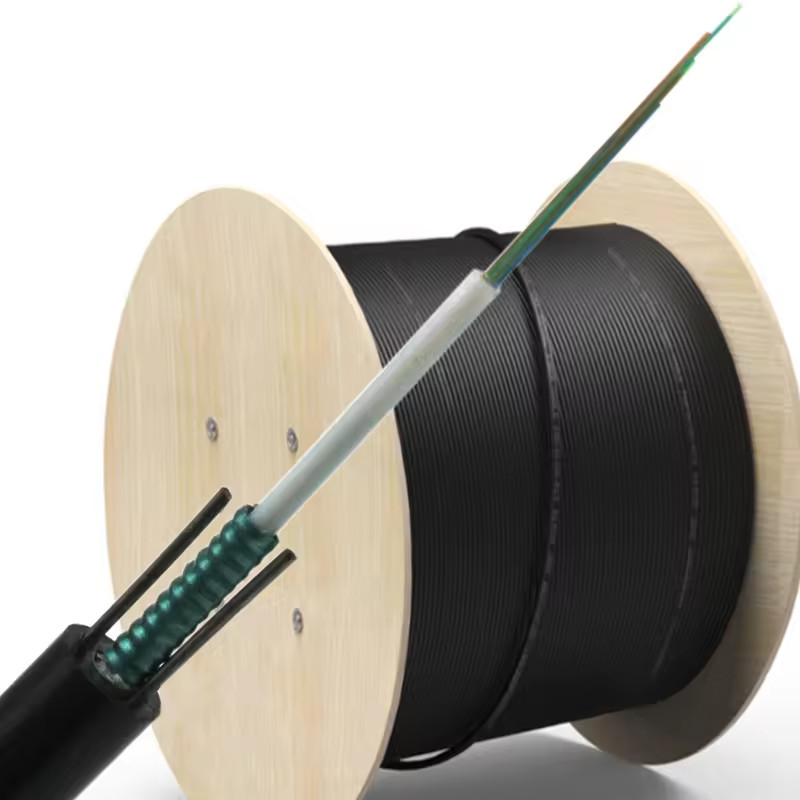

パッケージの詳細:1本の木製のドラムで 1/2/3/4/5km
