小型ADSS 6の中心12の中心の空気の光ファイバケーブルASU G652D
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
詳細情報 |
|||
繊維の種類: | G652D/G657A1 | OEM: | 入手可能 |
---|---|---|---|
適用する: | 管/空気 | 指揮者の数: | 12 16 24 |
構造: | 緩いチューブ | 動作温度: | -40 | +60 C |
ハイライト: | 装甲式光ファイバーケーブル,工場価格 光ファイバーケーブル,12 24 コア・ファイバー・オプティックケーブル |
製品の説明

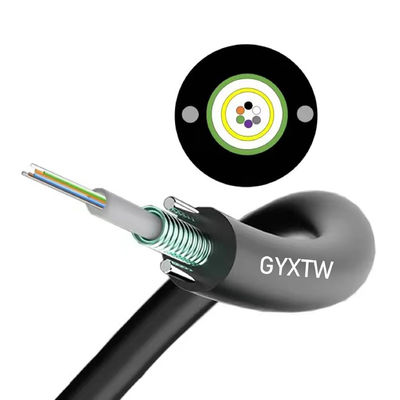

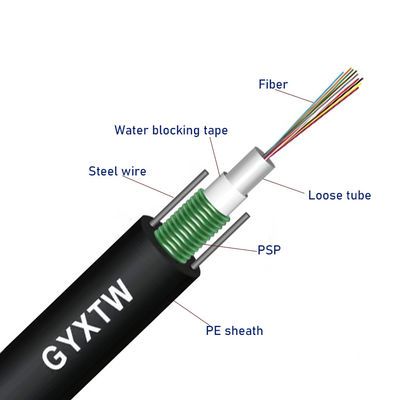

250μmの繊維は,高モジュールプラスチック製の緩いチューブに配置される.チューブは,耐水填充化合物で満たされる.チューブは,長長にPSPの層で包まれている.ケーブルをコンパクトと防水するために,PSPと緩いチューブ水阻害物質が適用されています. 鋼テープの両側に2つの並行鋼線が配置されています. 並行鋼線は両サイドテープに配置されています. ケーブルはポリエチレン (PE) シートで完成しています.
特徴
1 機械性能と温度性能が良さ
2 液解に耐える高強度松散管
3 繊維の重要な保護を保証する特別なチューブ詰め合体
4 圧縮抵抗と柔軟性
5,PSP 強化 防水性
6 2つの並列の鋼鉄線が張力強さを保証します
7 細い直径,軽量,安装に便利
8 保存/操作温度: -40°C~+70°C
適用する
ドクト / エリアで使用可能
ファイバーパラメータ
違う 違う | ポイント | ユニット | 仕様 | |
G.652D | ||||
1 | モードフィールド直径 | 1310nm | μm | 9.2±04 |
1550nm | μm | 10.4±05 | ||
2 | コーティング直径 | μm | 1240.8±07 | |
3 | 円形でないコーティング | % | ≤0.7 | |
4 | 中核コーティング同心点の誤り | μm | ≤0.5 | |
5 | コーティング直径 | μm | 245±5 | |
6 | コート・ノン・サーキュラー性 | % | ≤60 | |
7 | コーティング・コーティングの同心度誤差 | μm | ≤120 | |
8 | ケーブル切断波長 | nm | λcc≤1260 | |
9 | 減衰 (最大) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.24 |
ケーブルパラメータ
ポイント | 仕様 | |
繊維数 | 2~24 | |
塗装用色繊維 | サイズ | 250μm±15μm |
色 | 青,オレンジ,緑,ブラウン,グレー,ホワイト | |
緩いチューブ | サイズ | 2.10mm±0.05mm |
材料 | PBT | |
色 | 自然 | |
フォースメンバー | 直径 | 1.0mm |
材料 | 鉄鋼 | |
外着 | サイズ | 8.0mm±0.1mm |
材料 | PE | |
色 | ブラック |
メカニカル・環境特性
ポイント | 団結する | 仕様 |
ストレージ (長期) | N | 600 |
緊張 (短期) | N | 1500 |
クラッシュ (長期) | N/10cm | 300 |
クラッシュ (短期) | N/10cm | 1000 |
曲線半径 (ダイナミック) | mm | 20D |
曲線半径 (静的) | mm | 10D |
設置温度 | °C | -20~+60 |
動作温度 | °C | -40~+70 |
貯蔵温度 | °C | -40~+70 |
技術パラメータ
繊維数 | ケーブル直径 (mm) | ケーブル重量 (kg/km) |
張力強度 長い/短い 期間 (N) |
圧縮抵抗性 長い/短い 期間 (N/100mm) |
折りたたみ 半径 静的/動的 (mm) |
2〜12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
トランスミッション特性 | |||||
Gさん652 | Gさん655 | 50/125μm | 62.5/125μm | ||
最大減衰 (dB/km) (+20°C) |
850 nm | 3.0 | 3.3 | ||
1300nm | 1.0 | 1.0 | |||
1310 nm | 0.36 | 0.4 | |||
1550 nm | 0.24 | 0.23 | |||
ケーブル切断波長 (nm) | ≤1260 | ≤1450 |
|

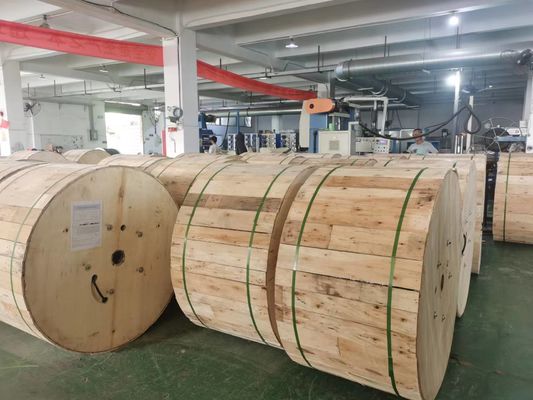

パッケージの詳細:
1km/2km/3km/4km/5km 木製ドラムごとに
5KM:100*100*90CM 4KM:90*90*78CM
送料:海上/航空または急送,注文量によって異なります.
会社のプロフィール:
広州ジキアン光ファイバーケーブル株式会社, LTDは,広州市,広東省新ワイ工業地帯,シンタングタウンに位置し,科学研究,開発,生産のコレクションです,高技術株式会社の大規模専門化統合のための販売2-288コアケーブルの様々な仕様の製造に特化した.
RFQ:
A について本物のメーカーですか?
はい,私たちは中国,広州にある工場です,私たちを訪問歓迎!
