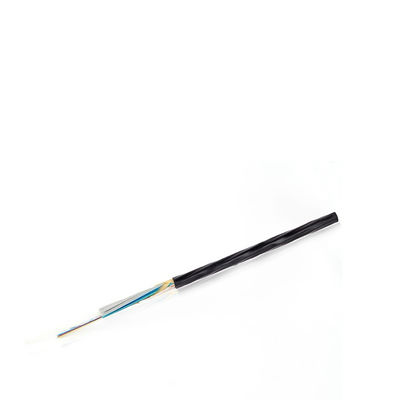

GCYFY 空気吹き込み繊維マイクロケーブル 24 48 96 コアマイクロダクトケーブル
製品紹介:

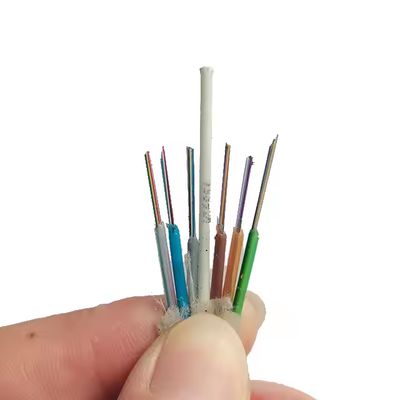

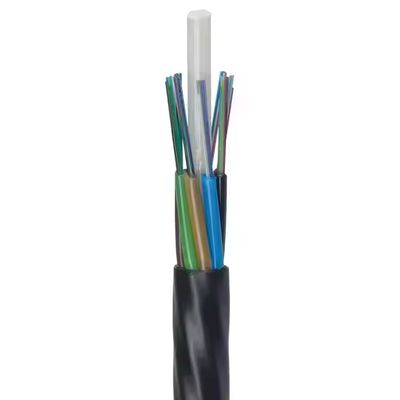

GCYFYの空気吹き繊維マイクロケーブルは,非金属の強度メンバーを持つ松散なチューブストランディング構造を備えており,マイクロダクトネットワークでの効率的な空気吹き設置のために設計されています.
主要な特徴:
応用:
オプティカル特性
| ポイント | 仕様 |
| 繊維タイプ | G.652D |
| 衰弱 | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤0.30 dB/km |
| ケーブル切断波長 (λcc) | ≤1260 nm |
| ゼロ分散波長 (nm) | 1300 ~ 1324 nm |
| 零分散傾き | ≤0.092ps/ ((nm2.km) |
| 色素分散 | |
| @ 1288 ~ 1339 nm | ≤3.5ps/ ((nm.km) |
| @ 1550 nm | ≤18ps/ (nm.km) |
| @ 1625 nm | ≤22ps/ ((nm.km) |
| PMDQ | ≤0.2ps/km1/2 |
| モードフィールド直径 @ 1310 nm | 9.2±0.4 um |
| 中核集中点の誤り | ≤0.6 um |
| コーティング直径 | 125.0±0.7 um |
| 覆い 円形でない | ≤1.0% |
| コーティング直径 | 245±10 um |
| 証明試験 | 100 kpsi (=0.69 Gpa),1% |
繊維とチューブの色
輸送/保管温度: -40°Cから+70°C
ケーブルパラメータ
|
核 |
核/チューブ |
FRP直径 (mm) |
蓋の厚さ (mm) |
総直径 (mm) |
およそ 体重 (kg/km) |
| 12 | 12 | 1.5 | 0.5±01 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±01 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±01 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±01 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±01 | 6.6 | 38 |
配達期間
標準長さ: 4,000m,他の長さも利用可能.
