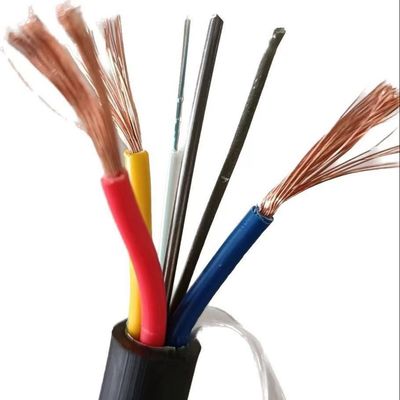

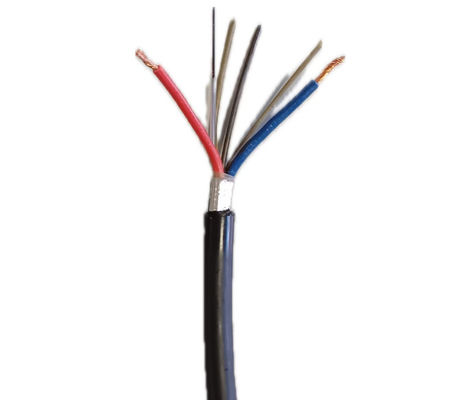

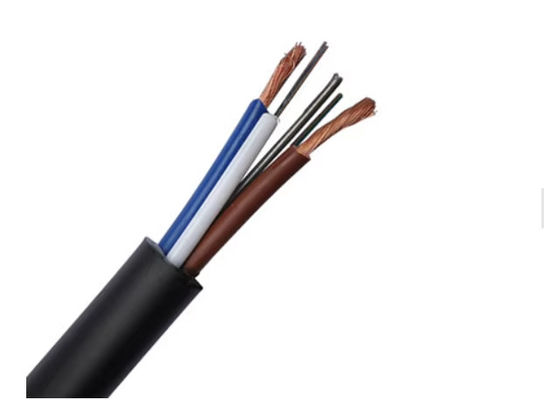

複合光ファイバーケーブル製品の特徴
光ファイバーと金属導体を統合した複合設計によるマルチ信号伝送
250μmファイバーと耐水性充填コンパウンドを備えたルーズチューブ構造
優れた防湿性を実現する防水材を使用したPSP縦巻き
鋼線と波形鋼帯アーマーによる高い耐圧・耐衝撃性
低減衰・低分散による安定した長距離性能
コンパクトで軽量、曲げに強い構造で設置が容易
屋外での耐久性と耐候性を備えたPE外被
適用シナリオ
屋外ダクト、架空、直接埋設設置
配電盤からビルパイプライン接続
光通信機器室配線
パッチコードテールファイバーおよびジャンパー用途
キャンパス、住宅、商業ビルネットワークプロジェクト
光学的特性
| 項目 | 単位 | 仕様 | |
| G652D | |||
| モードフィールド径 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | |
| クラッド径 | μm | 124.8±0.7 | |
| クラッド非円形度 | % | ≤0.7 | |
| コア・クラッド同心度誤差 | μm | ≤0.5 | |
| コーティング径 | μm | 245±5 | |
| コーティング非円形度 | % | ≤6.0 | |
| クラッド・コーティング同心度誤差 | μm | ≤2*2.5 | |
| ケーブルカットオフ波長 | nm | ≤1260 | |
| 減衰量（最大） | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
技術パラメータ
| 温度範囲 | -20℃～+60℃ | |||||||||
| ライザー | タイプ OFNR/OFN FT4 | |||||||||
| プレナム | タイプ OFNR/OFN FT6 | |||||||||
| ジャケット | LSZH または PE | |||||||||
| コード名 | ケーブル コア数 |
直径 (mm) |
銅 線 (mm) |
線密度 質量 (kg/km) 引張 |
圧縮 | 曲げ |
半径 短 |
|||
|
期 (N) OPLC-2*0.5 |
期 (N) OPLC-2*0.5 |
期 (N) 長 |
期 (N) OPLC-2*0.5 |
期 (N) 長 |
期 (N) OPLC-2*0.5 |
|||||
| 6～24 | 12 | 2*1.0 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D | 製品画像 |
| 6～24 | 14.5 | 2*1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D | 製品画像 |
| 6～24 | 12 | 2*1.0 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D | 製品画像 |
| 6～24 | 12 | 2*1.0 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D | 製品画像 |
| 6～24 | 12 | 2*1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D | 製品画像 |
| 6～24 | 14.5 | 2*2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D | 製品画像 |
| 6～24 | 12 | 2*2.5 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D | 製品画像 |
| 6～24 | 12 | 2*2.5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D | 製品画像 |
| 6～24 | 12 | 2*2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D | 製品画像 |
| 6～24 | 14.5 | 4*2.5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D | 製品画像 |
梱包
1/2/3/4/kmを1つの木製ドラムに梱包、
納期：5～8営業日よくある質問
1. 貿易会社ですか、それとも製造業者ですか？
当社は、光ファイバーケーブル、FTTHドロップケーブル、パッチコードの製造において10年の経験を持つ直接の製造業者です。当社の工場は広州にあります。
2. 品質はどのように保証されますか？
すべてのケーブルは出荷前に完全にテストされます。価格確認後、無料サンプルが利用可能です。
3. 小口注文はサポートしていますか？
はい、小規模なトライアル注文は歓迎され、サポートされています。
4. 納期はどのくらいですか？
通常、注文数量に応じて3～7営業日です。支払い後、迅速に出荷を手配します。
5. OEMサービスを提供していますか？
はい、OEMサービスが利用可能です。ご要望に応じて製品をカスタマイズし、ロゴを印刷することができます。
