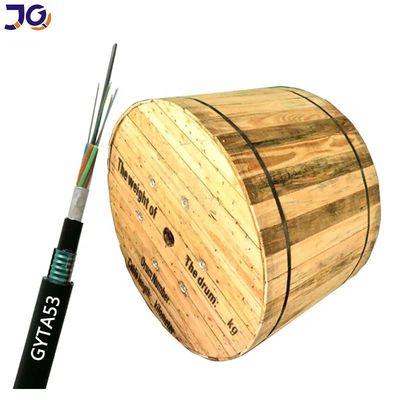

GYTA53 アーマード直接埋設用 4-144 コア光ファイバーケーブル

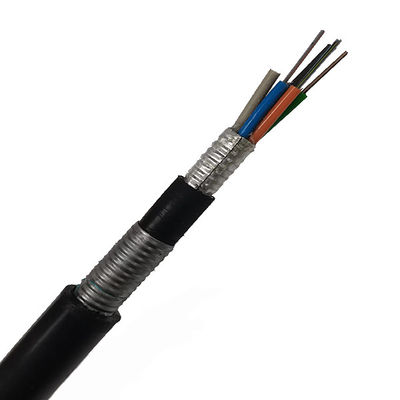

250μmファイバーを高弾性率ルースチューブに入れ、耐水性コンパウンドを充填しています。
中央のスチールワイヤーが強度を提供し、その周りにチューブを撚り合わせてコンパクトなケーブルコアを形成します。APLは湿気からの保護を保証し、PE内被で仕上げます。
PSPアーマーが機械的強度を追加し、ケーブルは耐久性のあるPE外被で仕上げられます。
特徴
強力な機械的および温度性能
耐水性、高強度ルースチューブ
特殊充填コンパウンドがファイバーを保護
コンパクトな構造がチューブの収縮を防ぎます
屋外使用のためのUV耐性PEジャケット
追加サポートのための中央スチール心線
湿気保護のためのフルコア充填
APL湿気バリアが防水性能を向上
用途
直接埋設工法に適しています
光学的特性
| 項目 | 単位 | 仕様 | |
| G652D | |||
| モードフィールド径 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | |
| クラッド径 | μm | 124.8±0.7 | |
| クラッド非円形度 | % | ≤0.7 | |
| コア・クラッド同心度誤差 | μm | ≤0.5 | |
| コーティング径 | μm | 245±5 | |
| コーティング非円形度 | % | ≤6.0 | |
| クラッド・コーティング同心度誤差 | μm | ≤12 | |
| ケーブルカットオフ波長 | nm | ≤1260 | |
| 減衰量(最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | |
技術パラメータ
| ファイバー数 | 構造 | チューブあたりのファイバー数 |
ルースチューブ径 (mm) |
CSM径/パッド径 (mm) |
外被公称厚さ(mm) |
ケーブル径/ 高さ (mm) |
ケーブル重量 (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 12.0±0.2 | 145 |
| 6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 12.0±0.2 | 145 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 12.0±0.2 | 145 |
| 12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 12.0±0.2 | 145 |
| 24 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 12.0±0.2 | 145 |
| 36 | 1+6 | 12 | 1.9±0.1 | 1.6/1.6 | 1.6 | 13.2±0.2 | 155 |
| 48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 13.2±0.2 | 155 |
| 60 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 13.2±0.2 | 160 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 13.2±0.2 | 180 |
| 96 | 1+8 | 12 | 2.2±0.1 | 1.6/3.5 | 1.6 | 15.4±0.2 | 220 |
| 144 | 1+12 | 12 | 2.2±0.1 | 1.8/6.4 | 1.6 | 18.5±0.3 | 270 |
GYTA53 (アルミニウムポリエチレンラミネート)
梱包
1/2/3/4kmまたはカスタマイズされた長さのエクスポート木製ドラム
よくある質問
1. あなたは製造業者ですか？
はい、広州を拠点とする10年の経験を持つ製造業者です。
2. 品質をどのように保証しますか？
すべての製品は出荷前に完全にテストされます。無料サンプルが利用可能です。
3. 小口注文は受け付けますか？
はい、トライアル注文はサポートされています。
4. 納期はいつですか？
通常3～7営業日、数量によります。
5. OEMサービスを提供していますか？
はい、カスタマイズとロゴ印刷が可能です。
