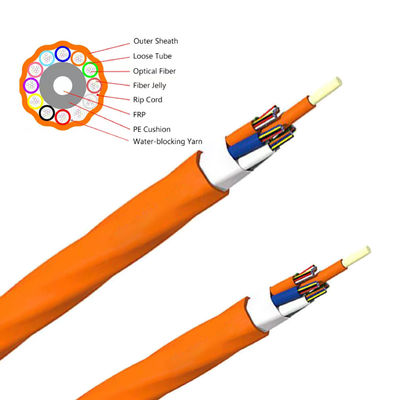

ストランディング・エア・ブロー・マイクロ・ダクト・ファイバーケーブル 96コア GCYFY G652D 高密度ネットワークケーブル
迅速かつ費用対効果の高い導入のための空気吹き装置

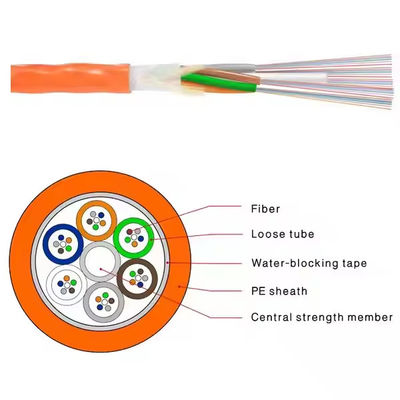

強い繊維保護のための鎖付き緩い管構造
非金属設計 軽量で耐腐食性
コンパクトなサイズで,効率的なチャクトスペース利用
ネットワークのアップグレードと拡張を簡単にサポートします
FTTHフィッダーとドロップケーブル接続
メトロポリタン・バックボーン・ファイバー・ネットワーク
マイクロダクトとアクセスネットワークの設置
テレコム,ブロードバンド,スマートシティプロジェクト
オプティカル特性
| ポイント | 仕様 |
| 繊維タイプ | G.652D |
| 衰弱 | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤0.30 dB/km |
| ケーブル切断波長 (λcc) | ≤1260 nm |
| ゼロ分散波長 (nm) | 1300 ~ 1324 nm |
| 零分散傾き | ≤0.092ps/ ((nm2.km) |
| 色素分散 | |
| @ 1288 ~ 1339 nm | ≤3.5ps/ ((nm.km) |
| @ 1550 nm | ≤18ps/ (nm.km) |
| @ 1625 nm | ≤22ps/ ((nm.km) |
| PMDQ | ≤0.2ps/km1/2 |
| モードフィールド直径 @ 1310 nm | 9.2±0.4 um |
| 中核集中点の誤り | ≤0.6 um |
| コーティング直径 | 125.0±0.7 um |
| 覆い 円形でない | ≤1.0% |
| コーティング直径 | 245±10 um |
| 証明試験 | 100 kpsi (=0.69 Gpa),1% |
繊維とチューブの色
ケーブルパラメータ
|
核 |
核/チューブ |
FRP直径 (mm) |
蓋の厚さ (mm) |
総直径 (mm) |
およそ 体重 (kg/km) |
| 12 | 12 | 1.5 | 0.5±01 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±01 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±01 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±01 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±01 | 6.6 | 38 |
環境特性
| 作業温度 | -35°C ~ +70°C |
| 貯蔵と輸送温度 | -35°C~+70°C |
| 設置温度 | -15°C~+60°C |
