特徴

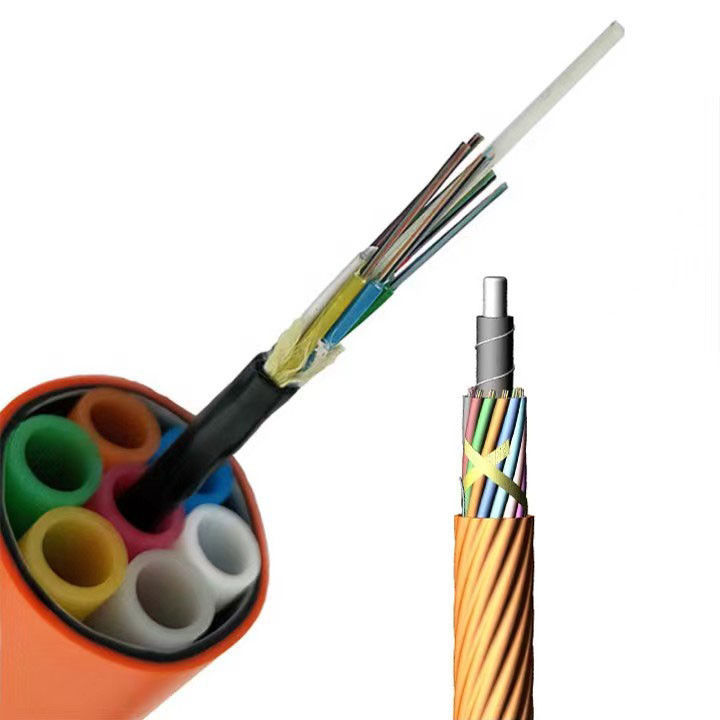

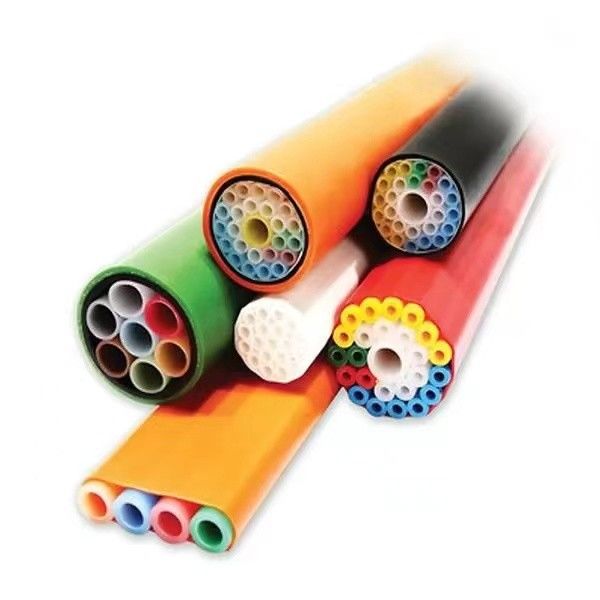

GCYFYエアブローマイクロケーブルは、非金属、非装甲設計で、ルースチューブ撚り線を使用しています。事前に敷設されたマイクロダクトに引き込みまたはエアブローで設置でき、ダクトの利用率を最大化し、迅速でスケーラブルなネットワーク拡張を可能にします。
用途
FTTHフィーダーおよびドロップセグメントに最適で、エアブロー設置により分岐点とアクセスポイントを接続します。バックボーン、メトロ、アクセスネットワークにも適しています。
製品説明
モデル: GCYFY

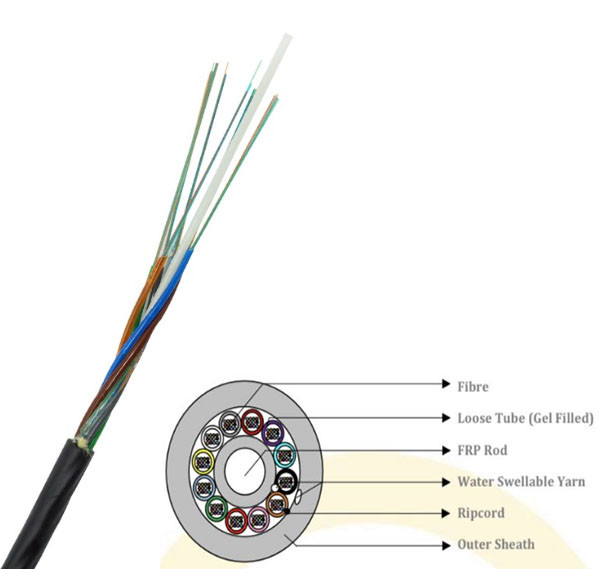

ケーブル断面積
光特性
| 項目 | 仕様 |
| ファイバータイプ | G.652D |
| 減衰 | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤0.30 dB/km |
| ケーブルカットオフ波長(λcc) | ≤1260 nm |
| ゼロ分散波長(nm) | 1300 ~ 1324 nm |
| ゼロ分散スロープ | ≤0.092 ps/(nm2.km) |
| クロマチック分散 | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/(nm. km) |
| @ 1550 nm | ≤18 ps/(nm. km) |
| @ 1625 nm | ≤22 ps/(nm. km) |
| PMDQ | ≤0.2 ps/km1/2 |
| モードフィールド径 @ 1310 nm | 9.2±0.4 um |
| コア同心度誤差 | ≤0.6 um |
| クラッド径 | 125.0±0.7 um |
| クラッド非円形度 | ≤1.0% |
| コーティング径 | 245±10 um |
| プルーフテスト | 100 kpsi (=0.69 Gpa), 1% |
ファイバー & チューブカラー
• 輸送/保管温度: -40℃～+70℃
ケーブル パラメータ
|
コア数 |
チューブあたりのコア数 |
FRP径 (mm) |
シース厚 (mm) |
概算外径 (mm) |
概算。 重量 (kg/km) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
納入長
• 標準長: 4,000m; その他の長さもご利用いただけます。
お問い合わせ歓迎、工場見学歓迎！
GCYFYエアブローファイバーケーブルFAQ
Q1: GCYFYファイバーケーブルとは何ですか？
A: GCYFYは、高密度で軽量な設置のために設計されたマイクロダクトエアブローファイバーオプティックケーブルです。
Q2: GCYFYケーブルはどのように設置されますか？
A: マイクロダクトにエアブローで設置され、迅速かつ効率的な展開を可能にします。
Q3: 利用可能なファイバー数は？
A: 一般的なオプションには、24、48、96コアがあります。
Q4: 主な利点は何ですか？
A: 軽量設計、高ファイバー密度、将来のネットワークのための容易な拡張性です。
Q5: GCYFYケーブルはどこで使用されますか？
A: FTTH、メトロネットワーク、データ通信システムで使用されます。
