48 96 コア GCYFY 空気に吹き込み マイクロプロダクト ローズチューブ 繊維光ケーブル

最小注文数量 : 1km パッケージの詳細 : 木製のドラム
受渡し時間 : 5-8勤務日 支払条件 : L/C、T/T、Western Union
供給の能力 : 1日あたりの30km
起源の場所: 広州、中国 ブランド名: JQ/OEM/Customize
証明: ISO9001 ROHS CE-EMC FCC SDOC モデル番号: GCYFY/GCYFTY

詳細情報

繊維数: 4-144コア ファイバータイプ: シングルモード/マルチモード
ジャケット: PE/PVC/LSZH/HDPE/MDPE 色: 黒くかオレンジまたはカスタマイズされる
製品名: エア吹かれたマイクロ ケーブル モデル番号: GCYFY/GCYFTY
長さ: 2kmまたはカスタマイズされた長さ 構造: マイクロ ケーブル
ハイライト:

48 96コア光ファイバーケーブル

,

空気に吹くマイクロプロダクト繊維ケーブル

,

放り管の外用ケーブル

製品の説明

GCYFYエアブローンマイクロダクト光ファイバーケーブル

主な特徴と利点

  • ストランドルーズチューブ設計: マイクロダクト内でのエアブローン設置が容易で、コンパクト、軽量、柔軟性があり、迅速、効率的、かつ費用対効果の高い展開を実現します。
  • 優れた保護: 防水ゲルがファイバーを保護し、高い機械的/引張強度により、過酷な環境下でも信頼性の高い高速伝送を保証します。
  • 耐久性のあるシース: 長期的な性能のために、湿気や環境ストレスに耐えます。
  • 高密度: 大容量データ向けに最適化されており、最新のネットワークに最適です。

用途

  • FTTHドロップケーブル:フィーダーセグメントの分岐から加入者アクセスポイントまでエアブローン。
  • バックボーン、メトロポリタン、アクセスネットワーク:高速FTTx、データセンター、都市部の接続をサポート。



1. 型番:GCYFY-96B1.3

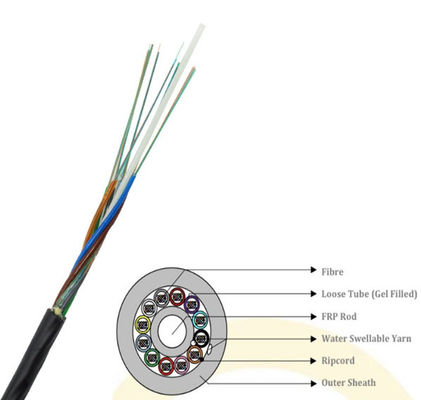

2. ケーブル断面図



光学的特性

項目 仕様
ファイバータイプ G.652D
減衰量
@ 1310 nm ≤0.36 dB/km
@ 1383 nm ≤0.35 dB/km
@ 1550 nm ≤0.22 dB/km
@ 1625 nm ≤ 0.30 dB/km
ケーブルカットオフ波長(λcc) ≤1260 nm
ゼロ分散波長(nm) 1300 ~ 1324 nm
ゼロ分散スロープ ≤0.092 ps/(nm2.km)
色分散
@ 1288 ~ 1339 nm ≤3.5 ps/(nm. km)
@ 1550 nm ≤18 ps/(nm. km)
@ 1625 nm ≤22 ps/(nm. km)
PMDQ ≤0.2 ps/km1/2
モードフィールド径 @ 1310 nm 9.2±0.4 um
コア同心度誤差 ≤0.6 um
クラッド径 125.0±0.7 um
クラッド非真円度 ≤1.0%
コーティング径 245±10 um
耐圧試験 100 kpsi (=0.69 Gpa), 1%



48 96 コア GCYFY 空気に吹き込み マイクロプロダクト ローズチューブ 繊維光ケーブル 0



ファイバー & チューブの色


48 96 コア GCYFY 空気に吹き込み マイクロプロダクト ローズチューブ 繊維光ケーブル 1


48 96 コア GCYFY 空気に吹き込み マイクロプロダクト ローズチューブ 繊維光ケーブル 2







ケーブルパラメータ





コア数



コア/チューブ



FRP径 (mm)



シース厚 (mm)

概算外径

(mm)

概算

重量 (kg/km)

12 12 1.5 0.5±0.1 5.6 24
24 12 1.5 0.5±0.1 5.6 24
48 12 1.5 0.5±0.1 5.6 24
72 12 1.5 0.5±0.1 5.6 24
96 12 2.5 0.5±0.1 6.6 38





環境特性

動作温度 -35oC ~ +70oC
保管および輸送温度 -35oC~ +70oC
設置温度 -15oC~ +60oC

FAQ

Q1: GCYFYエアブローンマイクロダクトケーブルの用途は何ですか? A: FTTx、バックボーンネットワーク、データセンター、メトロネットワークに最適です。高密度で迅速な設置が可能です。



Q2: ケーブルはどのように設置されますか? A: マイクロダクト内にエアブローすることで、迅速、柔軟、かつ低コストでの展開が可能です。



Q3: ストランドルーズチューブ構造の利点は何ですか? A: 優れた機械的強度、

柔軟性、およびファイバー保護を提供し、信頼性の高い伝送を実現します。



Q4: ケーブルは耐水性ですか? A: はい、ルーズチューブ内の防水ゲルが湿気による損傷を防ぎます。



Q5: どのようなファイバー数が利用可能ですか? A: 標準:24、48、96コア。プロジェクトのニーズに合わせてカスタムオプションも利用可能です。



Q6: OEMサービスを提供していますか? A: はい、製品およびパッケージへのロゴ/ラベル印刷などを含みます。



Q7: バルクオーダーの前にサンプルを入手できますか? A: はい、品質テスト用のサンプルをご利用いただけます。
