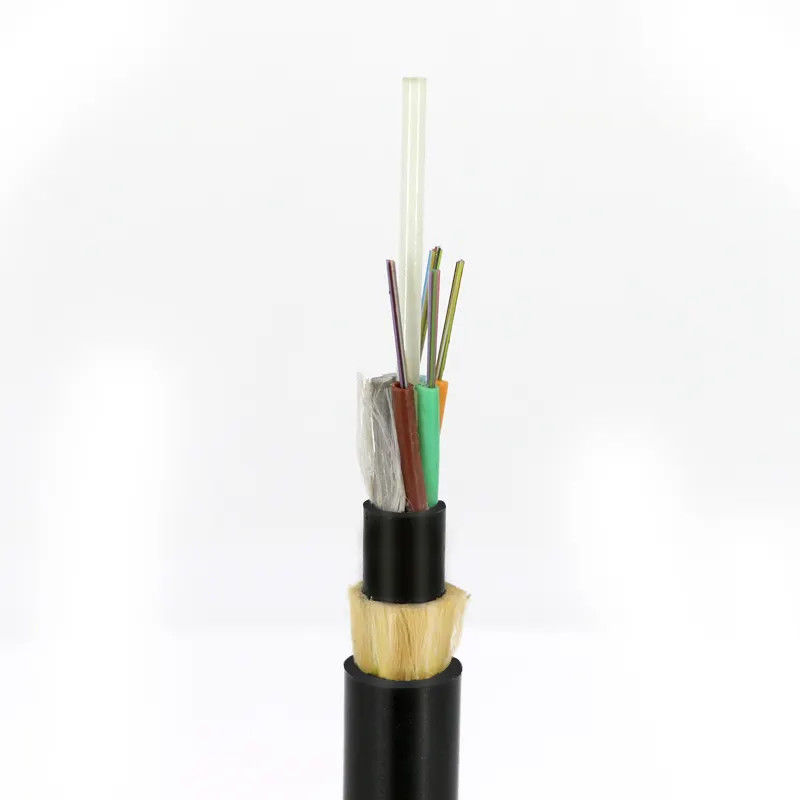

屋外用二重HDPEジャケットADSS架空光ファイバーケーブル、マルチコアアラミドヤーン

Minimum Order Quantity : 10km Packaging Details : Wooden drum or Customized
Delivery Time : about 12 working days Payment Terms : T/T, Western Union,Alipay
Supply Ability : 800KM per day
Place of Origin: Guangzhou China ブランド名: JQ or customerized
証明: ISO9001 CE FCC ROHS Model Number: ADSS-12/24/48 /96 hilos

詳細情報

Application: outdoor overhead fiber counts: 4-144 cores
span: 80m 100m 200m or customerized fiber per tube: 4/6/8/12/24 Cores
OEM: acceptable strength number: Fiber rainforce plastics (FRP) Aramid Yarn
structure: Stranded Loose Tube with filler (if needed) jacket color: Black, Blue, Grey, Customized, Green
Operating temperature: -40℃ to +80℃ Fiber type: G652D, OM3, G657A, 50/125
Fiber Grade: G.652D, G.657A1, G.657A2, G.657B3 Strengthen Core: FRP
Strength Member: Steel Messenger Wire/FRP Tensile Strength: 1000N (Short-term)/ 600N (Long-term)
Armoring: Steel wire Mode Field Diameter: 1310nm 9.2±0.4μm
Single Armour Material: Corrugated aluminium tape Out Color: blue\Customized
Number Of Conductors: 2,4,8,12,24,48,96 Iber Material: single mode G652 G655 G657
Sheath: PVC,LSZH Outdoor: Outdoor Fiber Optic Cable
Transport Package: Wooden Drum Laying Methods: Aerial
Water Blacking Material: Water Blocking Tape
ハイライト:

屋外用HDPEジャケット光ファイバーケーブル

,

ADSS 空中光ファイバーケーブル

,

マルチコアアラミドヤーン光ケーブル

製品の説明

ADSS光ファイバーケーブルの概要

ADSS(全誘電自己支持型)光ファイバーケーブルは、導電性金属部品を必要とせずに設置できるように設計されており、構造物間で自重を支えることができます。シングルモードおよびマルチモードファイバーの両方に適しており、最大144本のファイバーに対応する構成が利用可能です。

電柱から建物への接続から長距離の町間接続まで、空中設置で一般的に使用されるADSSケーブルは、ローカルネットワーク、キャンパスループ、および屋外プラント展開におけるダクト用途に最適です。サスペンションフィッティング、デッドエンドハードウェア、および終端エンクロージャーを含む完全なケーブルシステムは、完全な伝送回路の高信頼性性能を保証します。

主な特徴

  • 送電線を停止せずに設置可能。

  • 優れた耐トラッキング(AT)性能、最大動作シース電圧は最大25 kV。

  • 軽量で小径設計により、タワーや電柱への風や氷の負荷を最小限に抑えます。

  • 長スパン設置が可能—支持間隔最大1000 m。

  • 高い引張強度と広い温度許容範囲。

  • 最大30年の長寿命。

用途

  • LAN、WAN、およびメトロポリタンエリアネットワーク

  • FTTHおよびFTTX展開

  • CATVおよびGPON/EPONシステム

  • データセンターおよびブロードバンド伝送

  • アクティブデバイスの終端

  • メトロおよびローカルエリアネットワーク

  • データ処理ネットワーク

  • 試験装置の接続

  • 構内配線

  • 広域ネットワークインフラストラクチャ




構造と技術仕様



1. ADSSシングルジャケット

構造 チューブあたりのファイバー数 ルーズチューブ径

(MM)

FRP/パッド径 (mm)

外被の厚さ(mm) 参照 外径 (mm)
参照 重量
(kg/km)
PEジャケット
ATジャケット
4 1+6
2.0/2.0 2.2 2.0/2.0 1.7±0.1 13.2 ±0.19.8 86 93 24
2.0/2.0 2.2 2.0/2.0 1.7±0.1 13.2 212 86 93 24
4 2.2 2.0/2.0 1.7±0.1 13.2 212 86 93 24
3.0/7.2 2.2 2.0/2.0 1.7±0.1 13.2 212 86 93 24
6 2.2 2.0/2.0 1.7±0.1 13.2 212 86 96 12
12 2.2 3.0/7.2 1.7±0.1 13.2 212 89 99 109
12 2.2 3.0/7.2 1.7±0.1 13.2 212 99 109 96
12 2.2 3.0/7.2 1.7±0.1 14.5 212 138 136 144
12 2.2 3.0/7.2 1.7±0.1 16.5 212 176 189 ヒント:上記の表のすべての仕様は概算データです。詳細な仕様については、



ファイバータイプ

減衰



ファイバー数



構造 チューブあたりのファイバー数 ルーズチューブ径

(MM)

FRP/パッド径 (mm)

外被の厚さ(mm) 参照 外径 (mm)
参照 重量
(kg/km)
PEジャケット
ATジャケット
4 1+6
2.0/2.0 2.2 2.0/2.0 1.7±0.1 13.2 212 138 24 1+6
2.0/2.0 2.2 2.0/2.0 1.7±0.1 13.2 212 138 24 1+6
4 2.2 2.0/2.0 1.7±0.1 13.2 212 138 24 1+6
3.0/7.2 2.2 2.0/2.0 1.7±0.1 13.2 212 138 24 1+6
6 2.2 2.0/2.0 1.7±0.1 13.2 212 138 48 1+6
12 2.2 3.0/7.2 1.7±0.1 13.2 212 140 72 1+6
12 2.2 3.0/7.2 1.7±0.1 13.2 212 155 96 1+8
12 2.2 3.0/7.2 1.7±0.1 14.5 212 195 144 1+12
12 2.2 3.0/7.2 1.7±0.1 16.5 212 228 ヒント:上記の表のすべての仕様は概算データです。詳細な仕様については、 営業担当者にお問い合わせください。



ファイバータイプ

減衰





(+20℃)

帯域幅

光ケーブルカットオフ波長

@850nm

@1300nm

G.652

---

@850nm

@1300nm

G.652

---

---                                                  シングルジャケットADSS光ファイバーケーブル                                                  シングルジャケットADSS光ファイバーケーブル --- ---                                                  シングルジャケットADSS光ファイバーケーブル                                                  シングルジャケットADSS光ファイバーケーブル ---
---                                                  シングルジャケットADSS光ファイバーケーブル                                                  シングルジャケットADSS光ファイバーケーブル --- ---                                                  シングルジャケットADSS光ファイバーケーブル                                                  シングルジャケットADSS光ファイバーケーブル ≤3.3dB/km
≤1.2dB/km --- ---                                                  シングルジャケットADSS光ファイバーケーブル                                                  シングルジャケットADSS光ファイバーケーブル 詳細写真表示 詳細写真表示                                                  シングルジャケットADSS光ファイバーケーブル
≤1.2dB/km --- ---                                                  シングルジャケットADSS光ファイバーケーブル                                                  シングルジャケットADSS光ファイバーケーブル --- 詳細写真表示                                                  シングルジャケットADSS光ファイバーケーブル

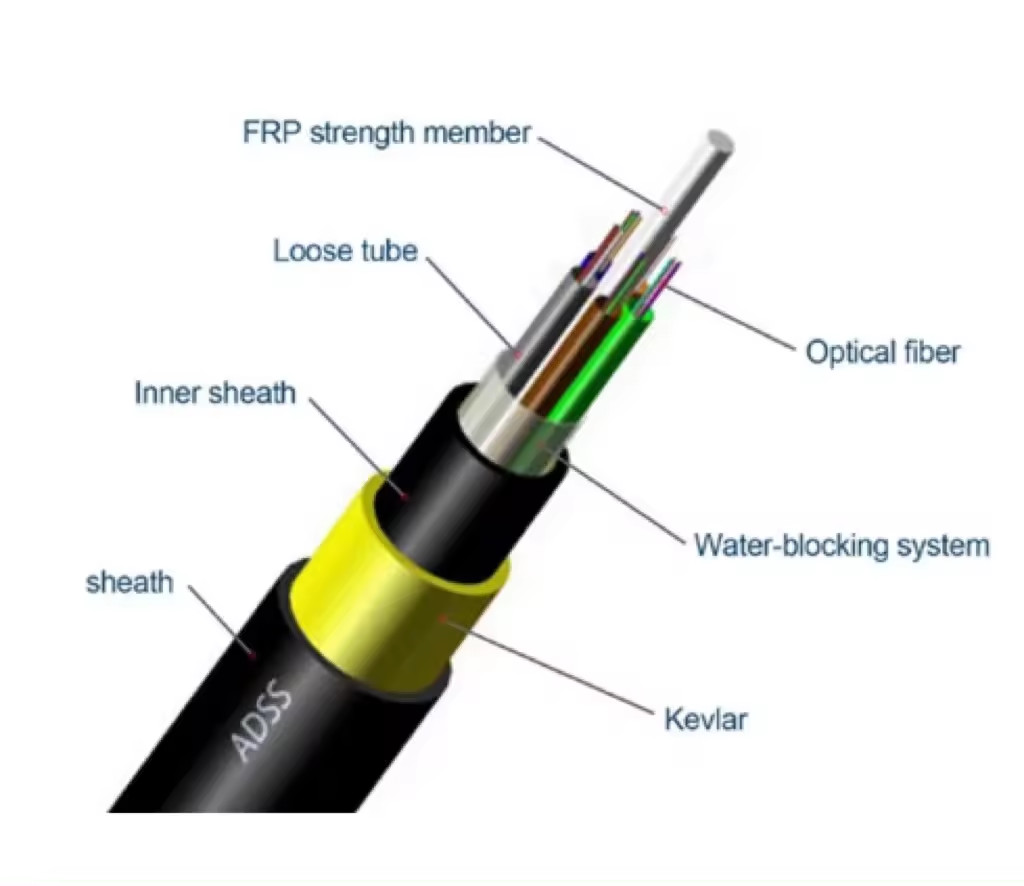

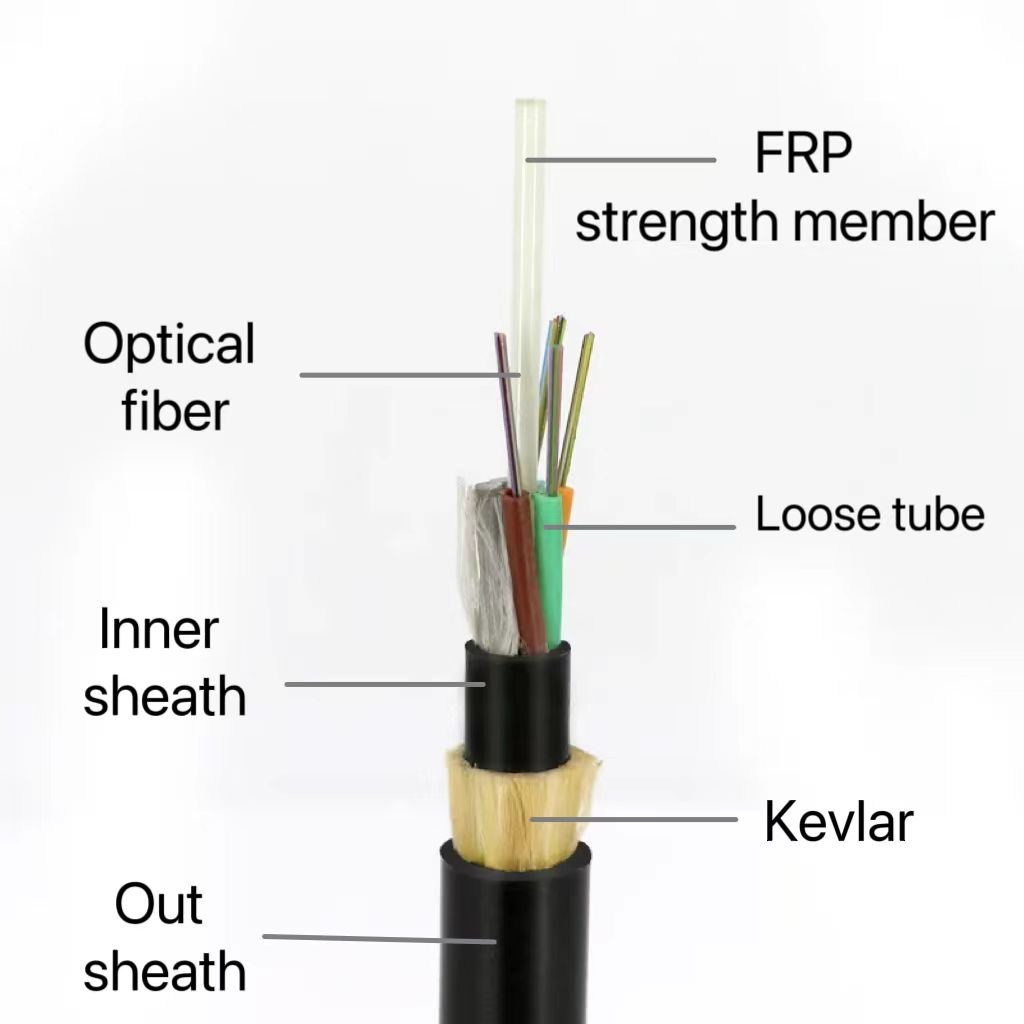

                                               ダブルジャケットADSS光ファイバーケーブル



屋外用二重HDPEジャケットADSS架空光ファイバーケーブル、マルチコアアラミドヤーン 0



パッキング:



屋外用二重HDPEジャケットADSS架空光ファイバーケーブル、マルチコアアラミドヤーン 1



1. あなたは工場の直接サプライヤーですか?











屋外用二重HDPEジャケットADSS架空光ファイバーケーブル、マルチコアアラミドヤーン 2







はい。当社は、光ファイバーケーブル、MPOブレイクアウトケーブル、および光ファイバーパッチコードを専門とする専門のケーブルメーカーです。当社の製品は、ヨーロッパ、南アメリカ、およびその他のさまざまな地域に輸出されています。

屋外用二重HDPEジャケットADSS架空光ファイバーケーブル、マルチコアアラミドヤーン 3



2. 主な製品は何ですか?
当社の製品には、屋外および屋内の光ファイバーケーブル、FTTHドロップケーブル、ADSSケーブル、屋内の装甲パッチコード、およびSC、LC、FC、ST、MTP、およびMPO構成の光パッチコードが含まれます。

3. 製品保証期間は?
光ファイバーケーブルには20年間の保証を提供しています。

4. 原材料の証明書はありますか?
はい。当社は、ISO9001およびRoHS認証を取得した原材料サプライヤーと長期的なパートナーシップを維持しています。
