| Minimum Order Quantity : | 5 km | Packaging Details : | wooden drum |
|---|---|---|---|
| Delivery Time : | 5-8 work days | Payment Terms : | L/C, T/T, Western Union |
| Supply Ability : | 300km per days |
| Place of Origin: | Guangzhou,China | ブランド名: | JQ/OEM |
|---|---|---|---|
| 証明: | ISO9001 ROHS CE-EMC FCC SDOC | Model Number: | GYTC8A |
|
詳細情報 |
|||
| Fiber type: | G652D/G657A1 | Fiber count: | 2-144 Cores |
|---|---|---|---|
| Length: | 2 km or Customized | Model Number: | GYTC8S/GYFTC8S/GYXTC8A |
| Color: | Black | Messenger wire: | 1.0*7 steel stranded wire |
| Structure: | Figure 8 cable | Type: | APL Tape |
| Operating temperature: | -40 ~ +60 C | Application: | Outdoor aerial application |
| Product name: | Figure 8 Self Support Fiber Optical Cable | Fiber Grade: | A |
| Armoured: | Aluminum tape | Model Numer: | GYTC8S |
| Factory: | Yes | Bending Radius: | 20D-30D |
| Feather: | strong | Jacket: | PE |
| Outsheath: | PE / LSZH / OFNP | Outer Sheath Material: | LSZH PE HDPE |
| Standards: | RoHS, UL, ETL, IEC | Service: | OEM&ODM |
| Filler: | Tube Filling Compound(Gel) | Aromored: | Steel Tape |
| Self Suporting: | Stranded steel wire | Strength Member: | aramid yarn |
製品の説明
自立型FRP強度装甲型GYFTC8S 図8 光ファイバーケーブル
図8のファイバーケーブルの説明

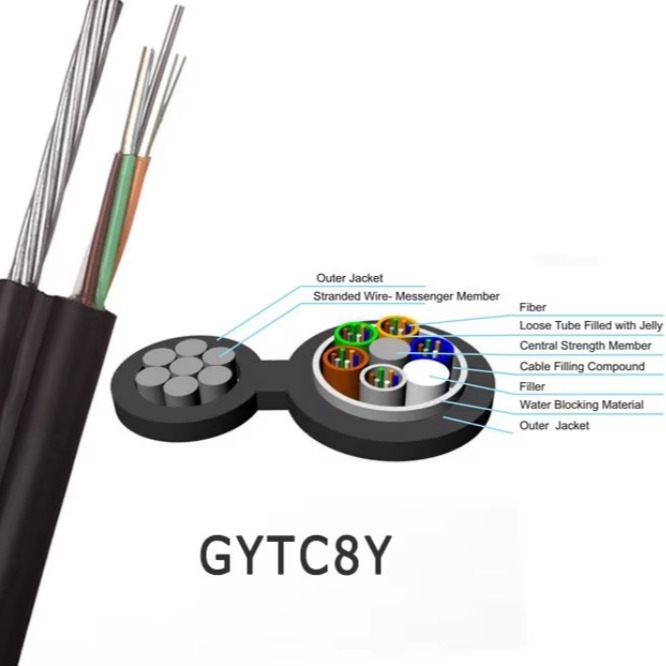

図8の光ファイバーケーブルは,GYFTC8S,GYTC8S,GYXTC8S,GYXTC8Yなどのモデルを含む自立式屋外ケーブルで,空中装置で広く使用されています.湿気や外部の圧力に強い抵抗力がありますケーブルの金属筋は鋼鉄線で構成され,支柱部分はポリエチレン (PE) のジャケットに包まれ,特徴的な8図形を形成する.
特徴
ストランディングワイヤの設計は,優れた拉伸強度を提供し,自立式設置をサポートし,配備コストを下げます.
機械的ストレスや温度変動下で強い耐久性があります
耐水解に耐性のある高強度緩いチューブを使用し,長期的に信頼性があります.
管内にある特殊なゲルは 光ファイバーに不可欠な保護を提供します
水阻害性能を確保するために,複数の設計戦略が適用されます.
鋼鉄線またはFRPで成る中央強度部品
水に耐える詰め込み化合物
ケーブル全体にフル・コア・フィール
湿度強化のためにPSP層を追加
オプティカル特性
| ポイント | ユニット | 仕様 | |
| G652D | |||
| モードフィールド直径 | 1310nm | ええと | 9.2±0.4 |
| 1550nm | ええと | 10.4±0.5 | |
| コーティング直径 | ええと | 124.8±0.7 | |
| 円形でないコーティング | % | ≤0.7 | |
| 中核コーティング同心点の誤り | ええと | ≤0.5 | |
| コーティング直径 | ええと | 245±5 | |
| コート・ノン・サーキュラー性 | % | ≤6.0 | |
| コーティング・コーティングの同心度誤差 | ええと | ≤12 | |
| ケーブル切断波長 | nm | acc≤1260 | |
| 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
テクニカルパラメータ
| ファイバーモデル | G.652D | ||
| デザイン (強度メンバー+チューブ&フィラー) | 1+5 | ||
| 中央力メンバー | 材料 | 鉄線 | |
| 直径 ((+0.05) mm | 1.5 | ||
| ローズチューブ | 材料 | PBT | |
| 直径 ((+0.06) mm | 2.0 | ||
| 厚さ ((+0.03) mm | 0.32 | ||
| マックス・コアノ・チューブ | 12 | ||
| フイルロープ | 材料 | PE | |
| 色 | ホワイト | ||
| 直径 ((+0.06) mm | 2.1 | ||
| 糸強度メンバー | 材料 | 鋼鉄線 | |
| タイプ | φ1.0mm x7 | ||
| 装甲層 | 材料 | 鉄テープ | |
| 外側シート1 | 材料 | PE | |
| 厚さ ((+0.03) mm | 1. | ||
| 外側シート1 | 材料 | MDPE | |
| 厚さ ((40.03) mm | 1.8 | ||
| キャベルの直径 (土0.2) mm | 9.0*16.0 (名目) | ||
| ケーブル重量 ((+10) kg/km | 160 (名目) | ||
| ストレイル /N (短期) | 5000 | ||
| ストレイル /N (長期) | 1500 | ||
| クラッシュ/N (短期) | 1000 | ||
| クラッシュ /N (短期) | 300 | ||
| 衰弱 | 1310nm | 0.35dB/KM | |
| 1550nm | 0.22dB/KM | ||
| 傾き半径 | 緊張 が ない | 10.0*ケーブルφ | |
| 最大 の 緊張 下 で | 20.0xケーブルφ | ||

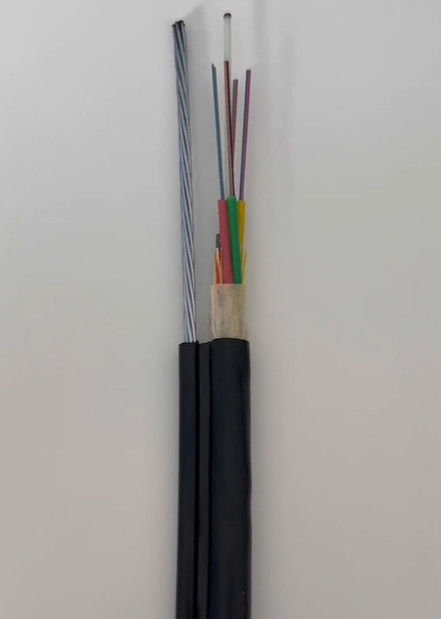

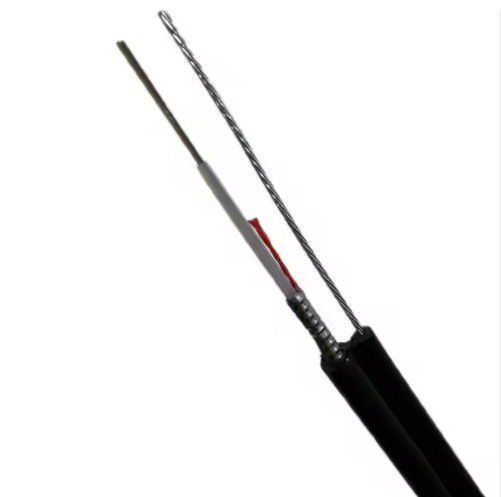

画像ショー
梱包
• 標準 の ケーブル 製 木製 の ドラム
• 標準ロール長さ: 2/3km/ロール,他の長さも利用可能
よくある質問
1直接生産者ですか?
そう,私たちは10年以上の業界経験を持つ 本物のメーカーです.
2小規模な注文は受け付けますか?
間違いなく 小規模な注文も歓迎します 特に新しいプロジェクトでは
3商品の保証期間はどのくらいですか?
私たちは光ファイバーケーブルに 25 年間の保証を提供しています.
4平均的な配達時間は?
通常,注文は3~5営業日以内に処理され,出荷されます.
5年間生産能力は?
屋外/屋内用光ファイバーケーブル: 6,000年間1000キロ
FTTH/FTTX/FTTAケーブル: 6,000年間1000キロ
パッチコードとピッグテイル 12400年間1000個
6オーダーメイド製品やブランドを 提供していますか?
OEMとODMのサービスを提供します. デザインや要求を私たちに送信してください.
