4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a
4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a
4コア 6コア 12コア 鉄線付き光ファイバーケーブル ミニフィギュア8 ケーブル Gyxtc8y Gyxtc8a 4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a 4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a 4 Core 6 Core 12 Core Fiber Optical Cable With Steel Wire Mini Figure 8 Cable Gyxtc8y Gyxtc8a
接触

4コア 6コア 12コア 鉄線付き光ファイバーケーブル ミニフィギュア8 ケーブル Gyxtc8y Gyxtc8a

起源の場所: 広州 中国 ブランド名: JQ
証明: ISO9001 モデル番号: GYTC8Y/GYXTC8Y

詳細情報
繊維の直径: 9/125μm 曲がり半径: 20D
ジャケット: 紫外線PE クラッド径: 125.0±01
水を遮断するシステム: 満ちる混合物 ケーブルの使用: 屋外
外径: 7.0mm-9.0mm 自分 の 生活 を 維持 する: 固定鋼鉄線/鋼鉄線
筋力のあるメンバー: アラミド繊維
ハイライト:

図8 光ファイバーケーブル

,

12コア光ファイバーケーブル

,

GYXTC8Y図8光ファイバケーブル

製品の説明

4コア 6コア 12コア 図8 鉄線付き光ファイバーケーブル ミニ図8 ケーブル Gyxtc8y Gyxtc8a

製品説明

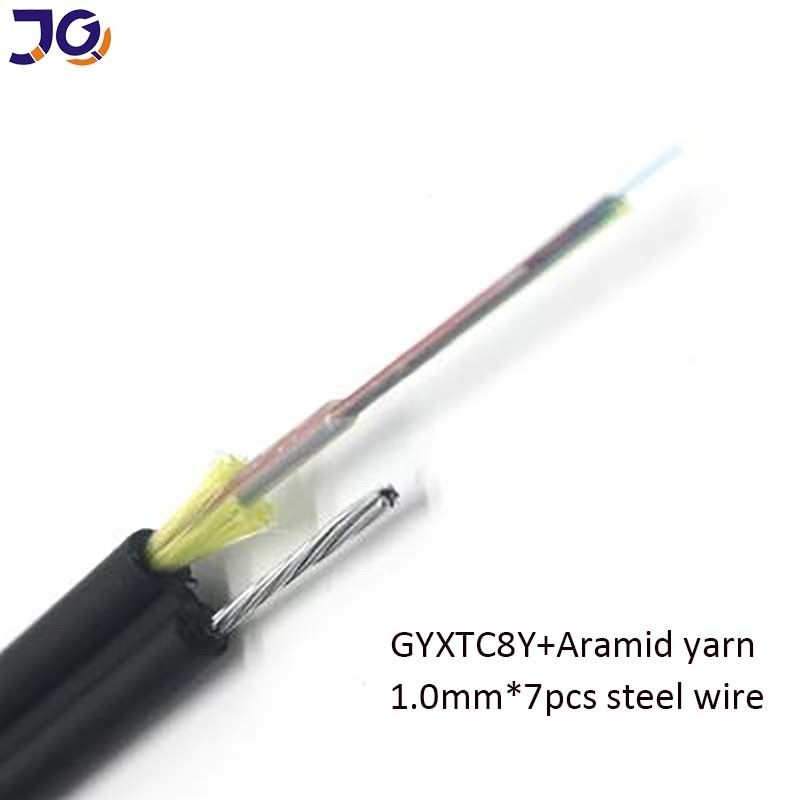

図8 光ファイバーケーブル
  • 自給自足:図8 光ファイバーケーブルは自立して設計されており,追加のハードウェアや構造の必要性がなくされる.
  • 固定鋼鉄線:ケーブルは,鋼鉄線で強化され,高度な強度と空中装置のサポートを提供します.
  • UVPEジャケット:ケーブルはUVPE素材でカバーされており,厳しい天気条件やUV放射線に対して優れた保護を提供します.
  • アルミテープ/鋼テープ 装甲:このケーブルはアルミテープか鋼テープで装甲され,ネズミや湿気,その他の外部の要因からさらに保護されます.
4コア 6コア 12コア 鉄線付き光ファイバーケーブル ミニフィギュア8 ケーブル Gyxtc8y Gyxtc8a 0
4コア 6コア 12コア 鉄線付き光ファイバーケーブル ミニフィギュア8 ケーブル Gyxtc8y Gyxtc8a 1

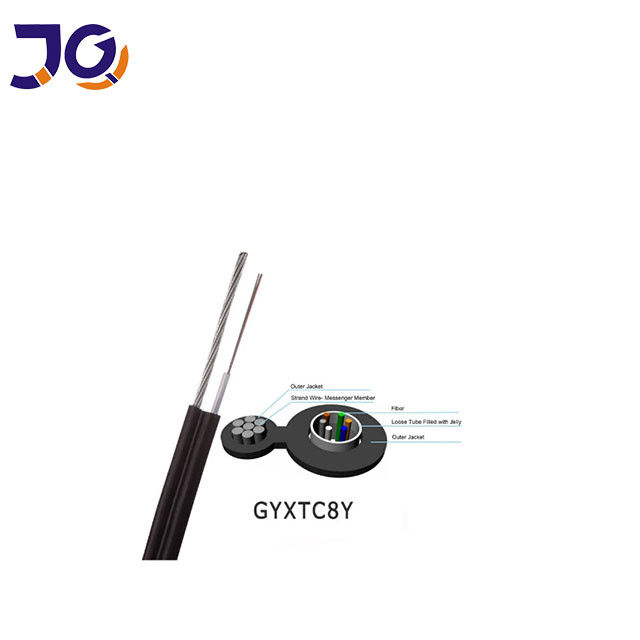

ケーブル構造とパラメータ
繊維
番号
鋼鉄の電圧線
直径
ゆるい
トゥーブ
蓋の厚さ
(名目*)
接続する
寸法
ケーブルの寸法
W*H
(名目**)
体重
(約)
mm
mm
mm
mm
mm
kg/km
6
1.6
2.5
1.5
1.5*15
6.8*115
70
12
1.6
3
1.5
1.5*15
7.4*120
77



* nominal sheath thickness は ±0.2mm の許容度がある可能性があります.
** nominal cable の寸法は ±0.5mm の許容度がある場合がある.



4コア 6コア 12コア 鉄線付き光ファイバーケーブル ミニフィギュア8 ケーブル Gyxtc8y Gyxtc8a 2



光ファイバーの性能
ケーブル付き光ファイバーの性能 (ITU-T Rec. G.652D)
ポイント
仕様
繊維の種類
シングルモード
繊維素材
ドーピングされたシリカ
減衰係数
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm

≤0.36 dB/km
≤0.35 dB/km
≤0.22 dB/km
≤0.30 dB/km
ポイント不連続性
≤0.05 dB
ケーブル切断波長
≤ 1260 nm
ゼロ分散波長
1300 ~ 1324 nm
零分散傾斜
≤0.093ps/ ((nm2.km)
色素分散
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm

≤3.5ps/ ((nm.km)
≤5.3 ps/ ((nm.km)
≤18ps/ (nm.km)
≤22ps/ ((nm.km)
PMD
≤0.2ps/km1⁄2
モードフィールド直径 @ 1310 nm
(8.6~9.5) ±0.6 um
コア/クラッド同心率誤差
≤0.6 um
コーティング直径
125.0 ± 1 um
円形でないコーティング
≤1.0%
主要コーティング直径
245 ± 10 um
試料試験レベル
100 kpsi (=0.69 Gpa),1%
温度依存性
0°C~+70°C @ 1310 & 1550nm
≤ 0.1 dB/km

技術パラメータ:

製品名 図8 光ファイバーケーブル
空中での使用 そうだ
カスタマイズ可能 そうだ
ケーブル直径 7.0mm~16.0mm
曲線半径 20xケーブル直径
ジャケット素材 LSZH (低煙ゼロハロゲン)
曲がり半径 20D
キャベルのカバー PE (ポリエチレン)
自分 の 生活 を 維持 する スチールワイヤー
ジャケット 紫外線PE (紫外線耐性ポリエチレン)
繊維の直径 9/125μm
装甲 材料 アルミテープまたは鋼テープ
ケーブルの使用 屋外

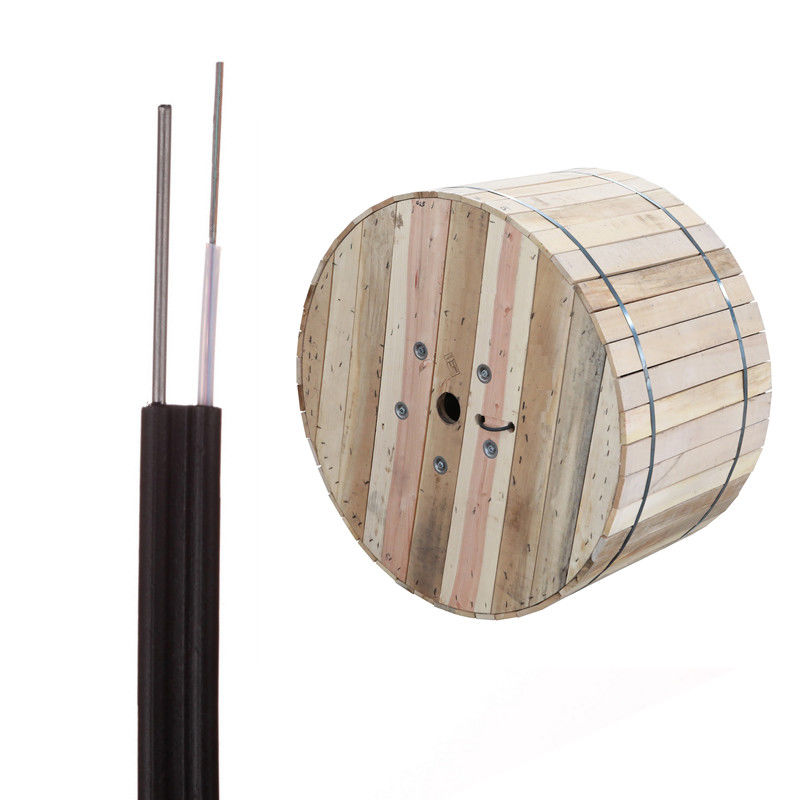

梱包と輸送:

梱包 と 輸送

4コア 6コア 12コア 鉄線付き光ファイバーケーブル ミニフィギュア8 ケーブル Gyxtc8y Gyxtc8a 3

4コア 6コア 12コア 鉄線付き光ファイバーケーブル ミニフィギュア8 ケーブル Gyxtc8y Gyxtc8a 4



4コア 6コア 12コア 鉄線付き光ファイバーケーブル ミニフィギュア8 ケーブル Gyxtc8y Gyxtc8a 5
お問い合わせへようこそ! 工場を訪れよう!
無料サンプルを入手するには +86 18122384553で連絡してください.
