製品説明

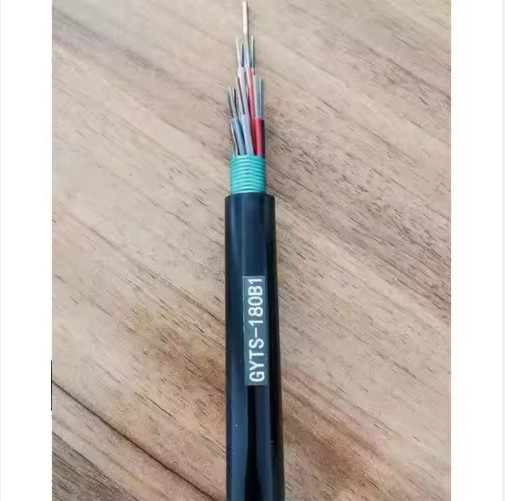

GYTS航空光ファイバーケーブルは,高モジュールプラスチックローズチューブ内に配置されたシングルモードまたはマルチモードの繊維を搭載し,各250μm繊維が個別に保護されています.このチューブには,水に耐えるジェルフィラーが含まれています.ケーブルは,密度の高い構造で,ポリエチレン外蓋を用いて,鎖状の松散管の設計を採用している.水解 に 耐える 緩い 管 と 特殊 な 詰め物 が 極めて 耐久 性 を 保ち ます.

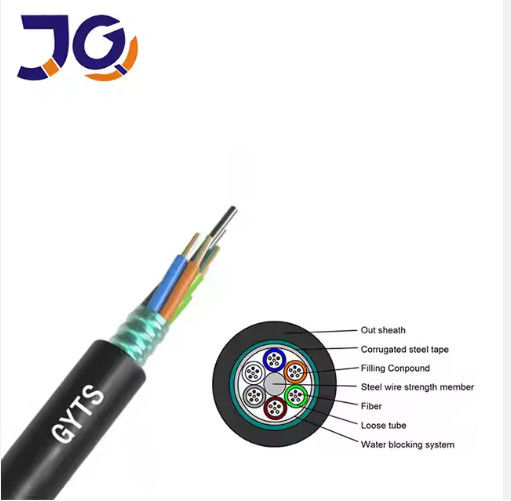

ケーブルコアは,中央強度メンバーの周りにパイプとフィラーを螺旋回して円形な配置を作成することによって形成されます.その後,保護のPSP層がコアに適用されます.更に詰め物で封印されている最終組成には,鋼テープ強化と組み合わせた PE 外層コーティングが含まれ,卓越した粉砕耐性と湿気阻害性能を提供します.この設計により,GYTSケーブルは優れた防水特性を持っています.
特徴
オプティカル特性
| ポイント | ユニット | 仕様 | |
| G652D | |||
| モードフィールド直径 | 1310nm | ええと | 9.2±0.4 |
| 1550nm | ええと | 10.4±0.5 | |
| コーティング直径 | ええと | 124.8±0.7 | |
| 円形でないコーティング | % | ≤0.7 | |
| 中核コーティング同心点の誤り | ええと | ≤0.5 | |
| コーティング直径 | ええと | 245±5 | |
| コート・ノン・サーキュラー性 | % | ≤6.0 | |
| コーティング・コーティングの同心度誤差 | ええと | ≤12 | |
| ケーブル切断波長 | nm | acc≤1260 | |
| 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
テクニカルパラメータ
| 繊維数 | 構造 | チューブあたり繊維 |
緩い管の直径 (mm) |
CSM直径/パッド直径 (mm) |
外着の名義厚さ (mm) |
ケーブル直径/ 高さ (mm) |
ケーブル重量 (kg/km) |
| 4 | 1+5 | 4 | 10.8±01 | 1.4/1.4 | 1.4 | 9.0±03 | 80 |
| 6 | 1+5 | 6 | 1.9±01 | 1.4/1.4 | 1.4 | 9.0±03 | 80 |
| 8 | 1+5 | 8 | 1.9±01 | 1.4/1.4 | 1.4 | 9.0±03 | 80 |
| 12 | 1+5 | 6 | 1.9±01 | 1.4/1.4 | 1.4 | 9.0±03 | 80 |
| 24 | 1+5 | 6 | 1.9±01 | 1.4/1.4 | 1.4 | 9.0±03 | 85 |
| 36 | 1+6 | 12 | 2.2±01 | 1.6/1.6 | 1.6 | 9.7±03 | 100 |
| 48 | 1+5 | 12 | 2.2±01 | 1.6/1.6 | 1.6 | 9.7±03 | 105 |
| 60 | 1+5 | 12 | 2.2±01 | 1.6/1.6 | 1.6 | 9.7±03 | 110 |
| 72 | 1+6 | 12 | 2.2±01 | 20.0/2.0 | 1.6 | 10.6±03 | 122 |
| 96 | 1+8 | 12 | 2.2±01 | 1.6/35 | 1.6 | 12.0±03 | 160 |
| 144 | 1+12 | 12 | 2.2±01 | 20.0/6.4 | 1.8 | 15.6±03 | 240 |
| 216 | 1+6+12 | 12 | 2.2±01 | 2.2/22 | 1.8 | 16.0±03 | 270 |
| 288 | 1+9+15 | 12 | 2.2±01 | 2.2/43 | 2.0 | 18.2±03 | 282 |
適用する
外部への適用に適し
パッケージの詳細:

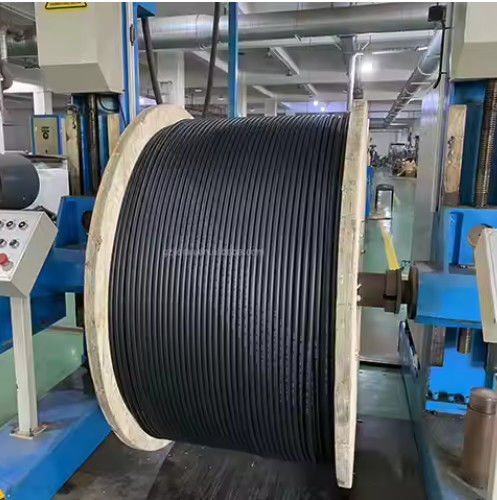

1km/木製ドラムあたり2km/3km/4km
輸送:
海上/空中または急送,注文量によって異なります.
配達時間:
| 量 (km) | 1〜300 | 300以上 |
| 最早の時間 (日) | 5〜7 | 交渉可能 |
