Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions

図8 アルミテープ/鋼テープ付きの光ファイバーケーブル装甲設計と厳しい天候条件の自立

接触

図8 アルミテープ/鋼テープ付きの光ファイバーケーブル装甲設計と厳しい天候条件の自立

最小注文数量 :	1KM

起源の場所:	広州中国	ブランド名:	JQ
証明:	ISO9001	モデル番号:	GYTC8Y/GYTC8A

詳細情報
繊維の直径:	9/125μm	曲がり半径:	20D
ジャケット:	紫外線PE	クラッド径:	125.0±01
水を遮断するシステム:	満ちる混合物	ケーブルの使用:	屋外
外径:	7.0mm-9.0mm	自分の生活を維持する:	固定鋼鉄線/鋼鉄線
筋力のあるメンバー:	アラミド繊維
ハイライト:	9.0mm 図8 光ファイバーケーブル , 自立する光ファイバーケーブル

製品の説明

4コア 6コア 12コア図8 鉄線付き光ファイバーケーブルミニ図8 ケーブル Gyxtc8y Gyxtc8a

製品説明

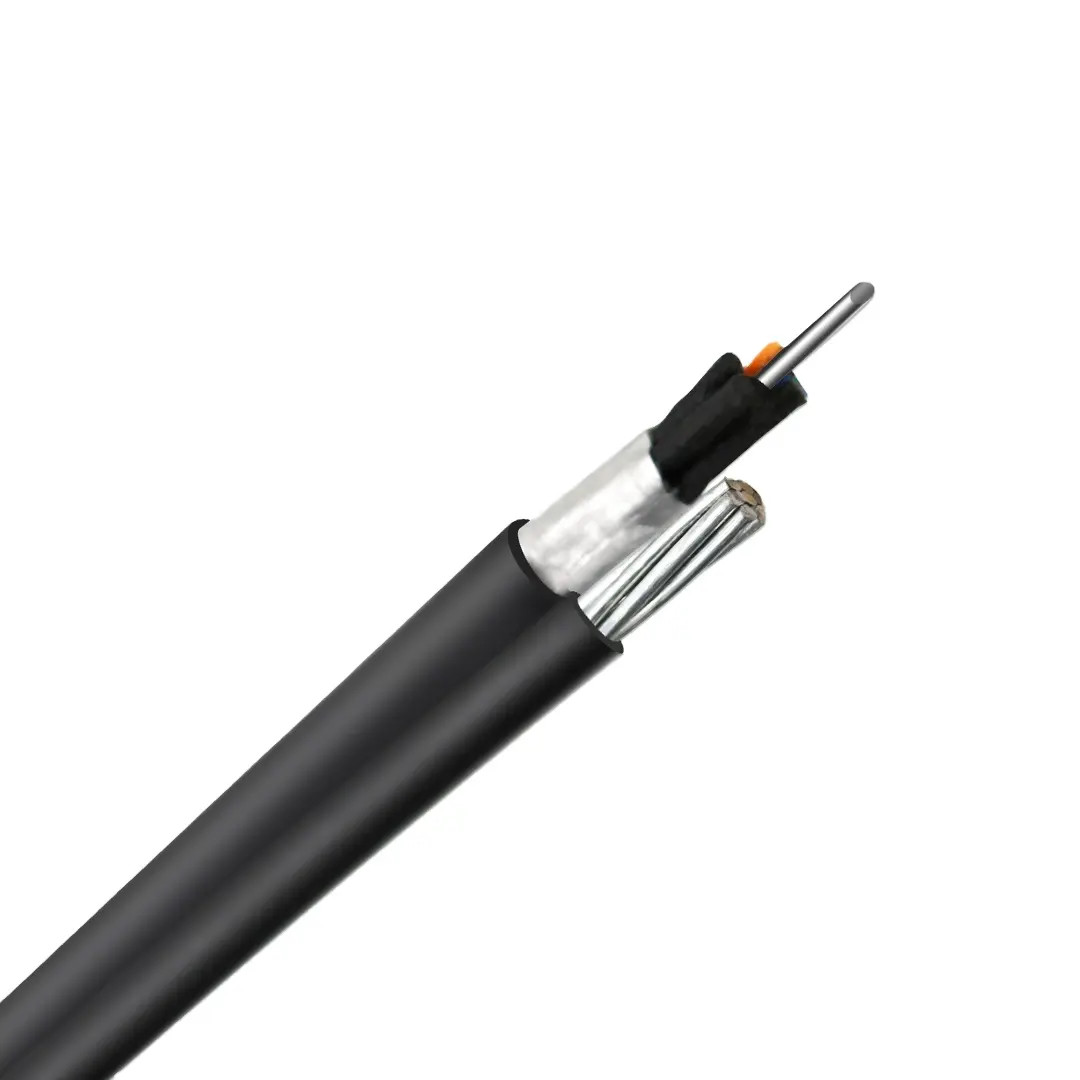

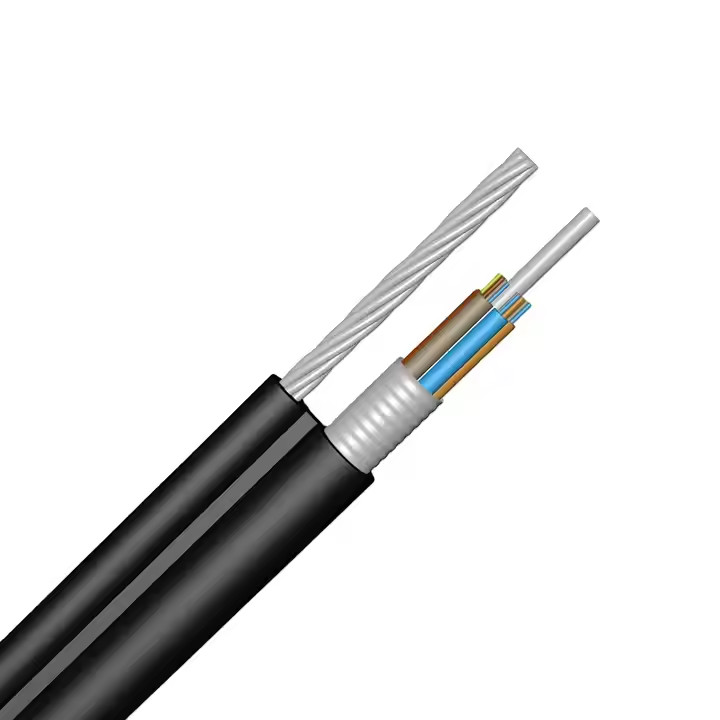

図8 光ファイバーケーブル

自給自足:図8 光ファイバーケーブルは自立して設計されており,追加のハードウェアや構造の必要性がなくされる.
固定鋼鉄線:ケーブルは,鋼鉄線で強化され,高度な強度と空中装置のサポートを提供します.
UVPEジャケット:ケーブルはUVPE素材でカバーされており,厳しい天気条件やUV放射線に対して優れた保護を提供します.
アルミテープ/鋼テープ装甲:このケーブルはアルミテープか鋼テープで装甲され,ネズミや湿気,その他の外部の要因からさらに保護されます.

ケーブル構造とパラメータ

繊維番号	鋼鉄の電圧線直径	ゆるいトゥーブ	蓋の厚さ (名目*)	接続する寸法	ケーブルの寸法 WH (名目*)	体重 (約)
繊維番号	mm	mm	mm	mm	mm	kg/km
6	1.6	2.5	1.5	1.5*15	6.8*115	70
12	1.6	3	1.5	1.5*15	7.4*120	77

* nominal sheath thickness は ±0.2mm の許容度がある可能性があります.
** nominal cable の寸法は ±0.5mm の許容度がある場合がある.

図8 アルミテープ/鋼テープ付きの光ファイバーケーブル装甲設計と厳しい天候条件の自立 3

光ファイバーの性能

ケーブル付き光ファイバーの性能 (ITU-T Rec. G.652D)

ケーブルタイプ	繊維数	マックス.チューブ内の繊維	ケーブル重量 kg/km	ケーブル直径 (mm)	ストレッチ強度長期/短期 N	圧縮抵抗長期/短期 N/100MM
GYXTC8S 2〜8	2〜8	8	117	8.1*169	2000/6000 年	300/1000
GYXTC8S 10~12	10~12	12	121	8.3*170	2000/6000 年	300/1000

S/N	ポイント	試験方法	承認条件
1	張力強度 IEC 794-1-E1	負荷: 5.0KN 負荷下でのケーブル長さ: 50m - 読み込み時間: 1分	- 損失の変化 £ 0.1 dB @1550 nm - 繊維の断裂も殻の損傷も
2	クラッシュテスト IEC 794-1-E3	- 負荷: 1.0KN/100mm - 負荷時間: ≥1分	- 損失の変化 £ 0.1 dB @1550 nm - 繊維の断裂も殻の損傷も
3	衝撃耐性 IEC 794-1-E4	- 影響点: 3 ポイント毎の時間:1 - 衝撃エネルギー: 4.5 Nm - ハンマーヘッドの半径: 12.5mm	- 損失の変化 £ 0.1 dB @1550 nm - 繊維の断裂も殻の損傷も
4	繰り返し曲がる IEC 794-1-E6	- 曲線半径: 20 × キャベルの - 負荷: 150 N - 折りたたみの速さ: 3秒/サイクル - サイクルの番号: 30	- 損失の変化 £ 0.1 dB @1550 nm - 繊維の断裂も殻の損傷も
5	トルション IEC 794-1-E7	- 長さ: 1m - 負荷: 150 N - 曲がり角: ±90° - 扭曲速さ: 1分/サイクル - サイクルの番号: 10	- 損失の変化 £ 0.1 dB @1550 nm - 繊維の断裂も殻の損傷も
6	水浸透性試験 IEC 794-1-F5B	- 水の高さ: 1m - サンプルの長さ: 3m - 試験時間は24時間	- ケーブルの反対端から水漏れがないこと
7	温度サイクル試験 IEC 794-1-F1	- 温度ステップ: +20°C→-40°C→+70°C →+20°C - 各ステップの時間は12時間 - サイクル数: 2	- 損失の変化 £ 0.05 dB/km@1550 nm - 繊維の断裂も殻の損傷も
8	複合流量 IEC 794-1-E14	- サンプル長さ: 30cm - 温度: 70°C ± 2°C - 時間 24 時間	- 複合流がない

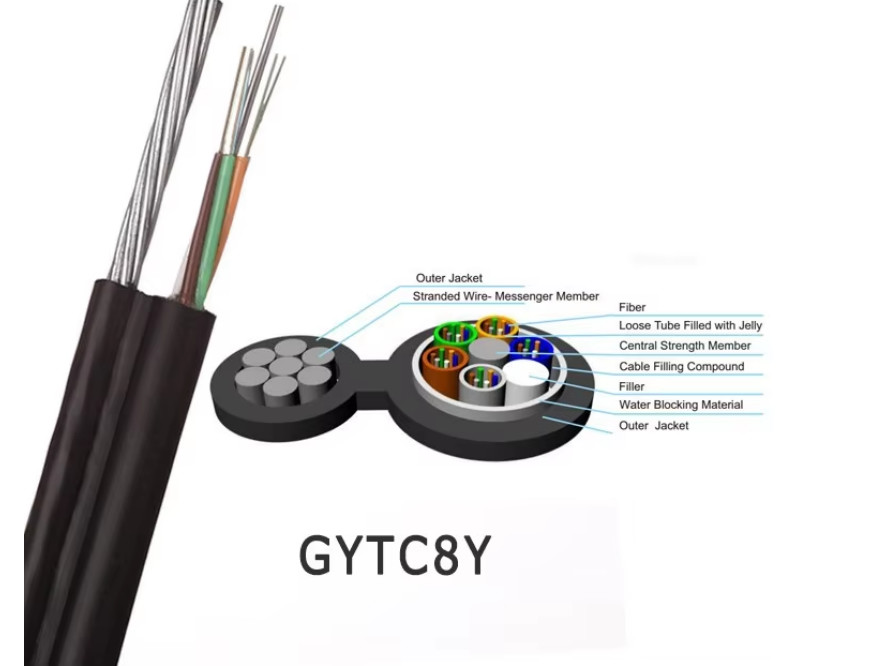

モデル番号	GYTC8Y
構造	ユニット	パラメータ
繊維数	繊維	4~30	32~60	62~72	74~84	86~96
エレメント	- そうだ	5		6	7	8
緩いチューブ直径	mm	1.75	2.05	2.05	2.1	2.1
1本のチューブあたりコア (最大)	- そうだ	6	12	12
中央強度帯/PE蓋 (必要に応じて)	mm	1.4	1.6	2.2	1.8 (2.9)	1.8 (3.5)
ケーブル直径 (Nom.)	mm	9.1	9.9	10.5	11.2	11.8
体重 (約)	kg/km	133	152	175	180	190

技術パラメータ:

製品名	GYTC8A/GYTC8Y
繊維の種類	G652D/G657A について
繊維の色	黄色/アクア/ローズ/赤/黒/白色またはカスタマイズ
適用する	通信ネットワーク,アンテナ,直接埋葬,チャクト,ect.
MOQ	1000メートル
リードタイム	15日以内に交渉
支払い	Paypal / TT / DP または交渉
船舶	エクスプレス/海上貨物/航空貨物/陸上輸送

*標準長さ:1000m;他の長さも利用可能
*上記はコンテナの積載のための提案のみです. 特定の量については,当社の販売部門に相談してください.
