座礁させた緩い管によってエア吹かれるマイクロ管ケーブルGCYFY
製品の説明
1. モデル:GCYFY-96B1.3

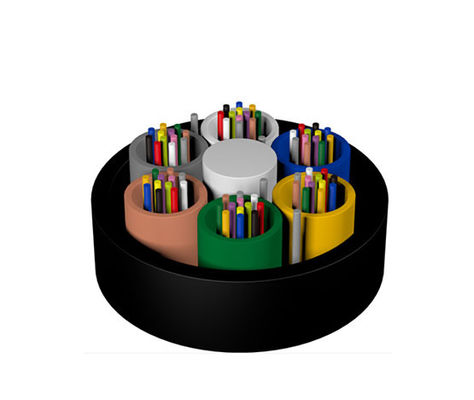

2. ケーブルの横断面
光学特徴
| 項目 | 指定 |
| 繊維のタイプ | G.652D |
| 減少 | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤ 0.30 dB/km |
| ケーブルの遮断波長（λcc） | ≤1260 nm |
| ゼロ分散の波長（nm） | 1300 | 1324 nm |
| ゼロ分散斜面 | ≤0.092 ps/（nm2.km） |
| 色彩分散 | |
| @ 1288 | 1339 nm | ≤3.5 ps/（nm。km） |
| @ 1550 nm | ≤18 ps/（nm。km） |
| @ 1625 nm | ≤22 ps/（nm。km） |
| PMDQ | ≤0.2 ps/km1/2 |
| モード分野直径@ 1310 nm | 9.2±0.4 um |
| 中心の同心性の間違い | ≤0.6 um |
| クラッディングの直径 | 125.0±0.7 um |
| クラッディングの非環状 | ≤1.0% |
| コーティングの直径 | 245±10 um |
| 証拠テスト | 100 kpsi （=0.69 Gpa）、1% |
繊維及び管色
ケーブル変数
|
中心 |
中心/管 |
FRPの直径（mm） |
外装の厚さ（mm） |
およそ全面的な直径 （mm） |
およそ。 重量（kg/km） |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
環境の特徴
| 働く温度 | -35oC | +70oC |
| 貯蔵および交通機関の温度 | -35oC~ +70oC |
| 設置温度 | -15oC~ +60oC |
適用
•ケーブルはFTTHネットワークで送り装置の区分のドロップ・ケーブルとして使用し、吹く空気によって契約者のための接点とブランチ・ポイントを接続するために置くことができる。ケーブルはバックボーン・ネットワーク、首都圏ネットワークおよびアクセス ネットワークでまた適当である。
配達長さ
•標準的な長さ:2,000m;他の長さはまた利用できる。
