OEM 144の中心の屋外の管GYFTYの空気の光ファイバケーブル
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
| 最小注文数量 : | 15キロ | パッケージの詳細 : | 木製ドラムまたは鉄ドラム |
|---|---|---|---|
| 受渡し時間 : | 約13日 | 支払条件 : | T/T、ウエスタンユニオン、アリペイ、マネーグラム、L/C |
| 供給の能力 : | 月額21500KM |
| 起源の場所: | 中国広東省 | ブランド名: | HAISO/JQ |
|---|---|---|---|
| 証明: | ISO9001 CE ROHS Rohs FCC | モデル番号: | ADSS-4C/12FC/24C/48C/96F |
|
詳細情報 |
|||
| 応用: | 長距離通信 | 繊維数: | 4-144コア |
|---|---|---|---|
| スパン: | 50m 120m /200m /300m /400m またはカスタマイズされる | ファイバー/チューブ: | 4/6/8/12/24F |
| サンプル: | 利用可能 | 強度番号: | FRP、ケブラーアラミド糸 |
| 構造: | ストランドルースチューブ | ジャケットの色: | 黒黄色の勒またはカスタマイズ |
| 動作温度: | -40℃～+80℃ | 繊維の種類: | G652D、OM1、G655、OM4、OM5 |
| ハイライト: | ADSSの単モード光ファイバケーブル,自己支持の単モード光ファイバケーブル,HDPEのジャケットの屋外の光ファイバケーブル |
||
製品の説明
屋外HDPEのジャケットすべてのDieletric自己支持ADSSの単モード光ファイバケーブル
·力を止めないで取付けることができる
·性能で優秀、外装での作動ポイントで誘導最高は25kVに達することができる
·氷および風によって引き起こされる負荷およびタワーの負荷を減らす軽量および小さい直径
そしてbackprops
·大きい径間長および大きいスパンは1000mある
·引張強さおよび温度の良い業績
·設計寿命は30年である
·適用
頭上式の電力線の実際の状態は完全な考察にADSSケーブルが設計されているとき運ばれる。110kVの下の頭上式の電力線のため、
PEの外の外装は加えられる。外の外装で110kVとまたはに、等しい電力線のために適用される。aramidの量および座礁の設計を捧げなさい
プロセスはさまざまなスパンの要求を満たすことができる。
·標準
ADSSケーブルは標準的なIEEE P 1222、またIEC 60794-1に従う。
構造および技術仕様
1. ADSSの単一のジャケット
| 繊維の計算 | 構造 | 管ごとの繊維 |
losseの管の直径 （MM） |
FRP/padの直径（mm） | 外のジャケット（mm）の厚さ | Ref. Outer 直径 （mm） |
Ref. Weight （kg/km） |
|
| PEのジャケット | ジャケット | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
先端:abolveのテーブルのすべての指定はおおよそデータ、より多くのdetalsの指定のである、
plsによっては私達のsalersが接触する。
2. ADSSの倍のジャケット
| 繊維の計算 | 構造 | 管ごとの繊維 |
losseの管の直径 （MM） |
FRP/padの直径（mm） | 外のジャケット（mm）の厚さ | Ref. Outer 直径 （mm） |
Ref. Weight （kg/km） |
|
| PEのジャケット | ジャケット | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
先端:abolveのテーブルのすべての指定はおおよそデータ、より多くのdetalsの指定のである、
plsによっては私達のsalersが接触する。
|
繊維のタイプ |
減少 （+20℃） |
帯域幅 |
光ケーブルの遮断波長 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
細部映像ショー
単一のジャケットADSS繊維ケーブル

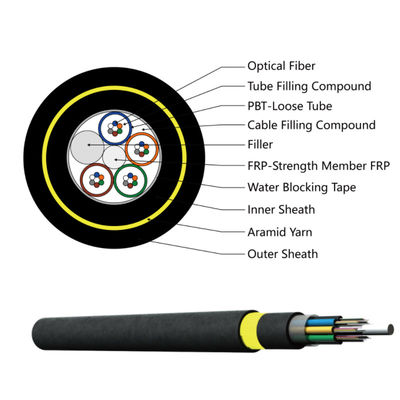

二重ジャケットADSSの光ファイバケーブル

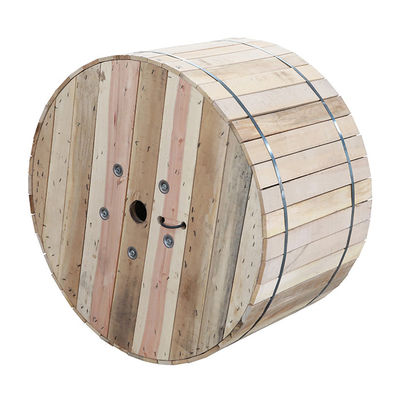

パッキング:
1. 直接工場であるか。
光ファイバケーブルを、MPOのブレイクアウト ケーブル専門にする、専門ケーブルの製造業者として繊維光学のパッチ・コード。
私達のプロダクトはヨーロッパに主に、南アメリカおよび他のある国および地域輸出される。
2. あなたの主要なプロダクトは何であるか。
屋外の光ファイバケーブルの屋内光ファイバケーブルFTTHのドロップ・ケーブルADSS
屋内装甲パッチ・コード繊維ケーブルの光学パッチ・コードSc LC FC ST MTP MPOの光学パッチ・コード
3. 製品品質の保証期間か。
20年は光ファイバケーブルのために保証する
4. 原料のための証明書があるか。
私達は修飾されたISO9001 ROHSの原料の製造者との長期関係の協同を造る
