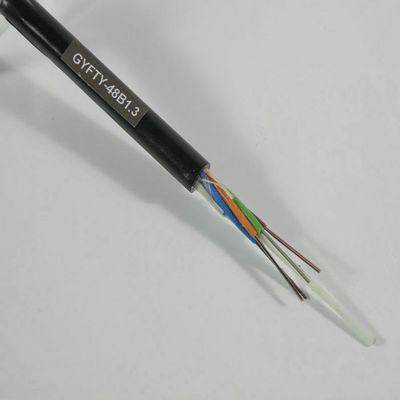

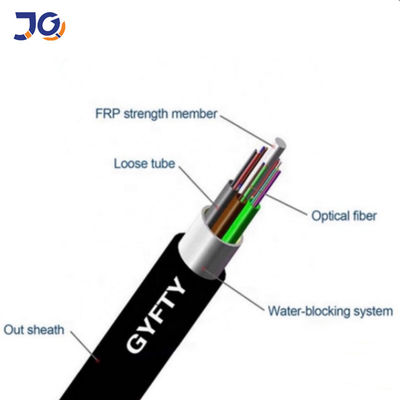

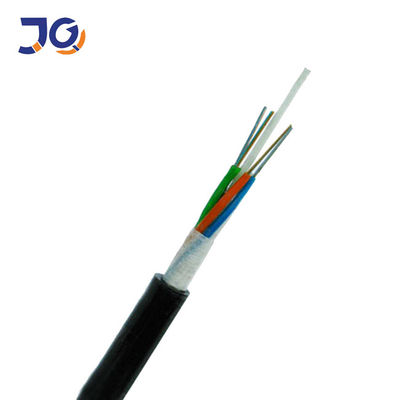

満ちる混合物。繊維強化プラスチック(FRP)は非金属強さメンバーとして中心の中心に置く。管(および注入口密集した、円の中心に強さメンバーのまわりで)座礁する。ケーブルの中心が詰物で満ちていた後
水進入からそれを保護する混合物はPEの外装とケーブル完了する。
繊維の計算 |
構造 |
管ごとの繊維 |
緩い管の直径(mm) |
CSM 直径/パッドの直径(mm) |
外のジャケットのわずかな厚さ (mm) |
ケーブルの直径の高さ(mm) |
ケーブルの重量(kg/km) |
4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
24 | 1+5 | 6 | 1.85±0.3 | 1.4/1.4 | 1.6 | 8.8±0.2 | 65 |
36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1.6 | 9.5 | 75 |
96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1.6 | 11.0 | 103 |
144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1.8 | 13.8 | 160 |
項目 | 単位 | 指定 | |
繊維のタイプ | G.652D | ||
モード分野直径 |
1310nm | mm | 9.2±0.4 |
1550nm | mm | 10.4±0.8 | |
クラッディングの直径 | mm | 125.0±1 | |
クラッディングの非環状 | % | £1.0 | |
中心/クラッディングの同心性の間違い | mm | £0.5 | |
コーティングの直径 | mm | 245±5 | |
コーティングの非環状 | % | £6.0 | |
コーティング/クラッディングの同心性の間違い | mm | £12.0 | |
ケーブルの遮断波長 | nm | £1260 | |
減少係数 |
1310nm | dB/km | £0.36 |
1550nm | dB/km | £0.22 | |
耐力のレベル | kpsi | ≥100 |
温度較差
実用温度範囲 | -40℃への+60℃ |
貯蔵/輸送の温度較差 | -50℃への+70℃ |
設置温度較差 | -30℃への+50℃ |
適用:
高圧区域の長距離の電気通信、LANまたは電気通信ネットワークへのアクセス
特に送電システムのために。余分な雷区域および高い電磁妨害雑音。
利点:
低い分散および減少。
繊維の余分な長さのための適切な設計、精密な制御および明瞭なより線加工ケーブルの優秀な機械をするため
環境の特徴。
反電磁気の能力。
小さいケーブルの直径、軽いケーブルの重量、容易に取付けるため。

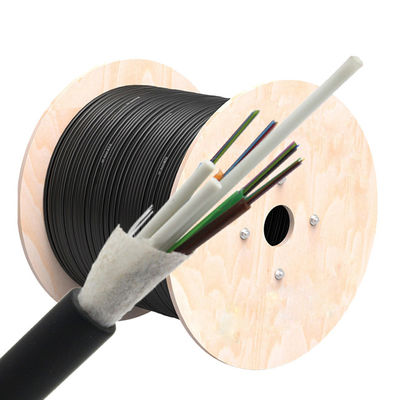

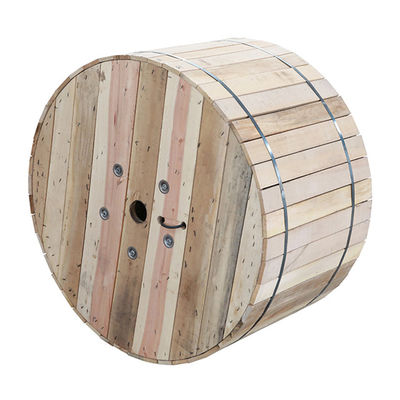

パッキング
ケーブルの各々の単一の長さは長距離の郵送物のために適したFumigated木のドラムで巻き取られる。
プラスチック緩衝シートによって覆われる。
強い木の当て木によって密封される。
ケーブルの中の端の少なくとも1つのmはテストのために予約である。
