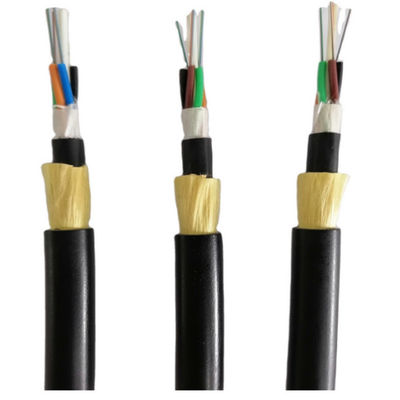

繊維の計算 |

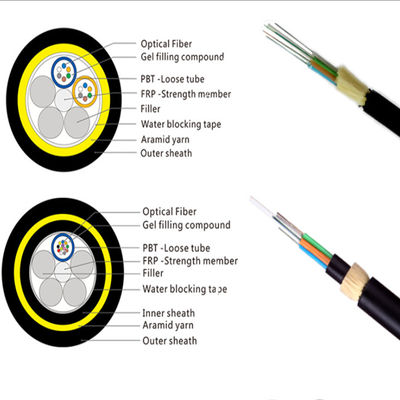

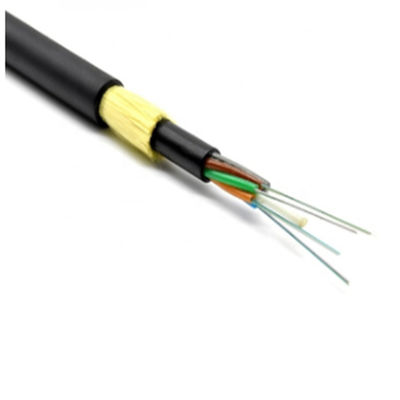

構造 |
管ごとの繊維 |
緩い管の直径（mm） |
CSM 直径/パッドの直径（mm） |
外のジャケットのわずかな厚さ （mm） |
ケーブルの直径の高さ（mm） |
ケーブルの重量（kg/km） |
| 4 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.5±0.2 | 80 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 8 | 1+6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 12 | 1+6 | 6 | 2.1±0.2 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 24 | 1+6 | 6 | 2.1±0.2 | 2.0/2.0 | 1.6 | 9.8±0.2 | 80 |
| 36 | 1+6 | 12 | 2.1±0.2 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
| 48 | 1+6 | 12 | 2.1±0.2 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
| 72 | 1+6 | 12 | 2.1±0.2 | 2.0/2.0 | 1.6 | 10.0±0.3 | 85 |
| 96 | 1+8 | 12 | 2.1±0.2 | 2.0/3.4 | 1.7 | 11.8±0.3 | 123 |
| 144 | 1+12 | 12 | 2.1±0.2 | 3.0/6.2 | 1.7 | 14.5±0.5 | 175 |
繊維の特性
光ファイバー単一モードの特性（ITU-T Rec。G.652D）
| 変数 | 指定 |
| 繊維のタイプ | 単一モード |
| 繊維材料 | 添加された無水ケイ酸 |
| 減少係数 @1310nm @1383nm @1550nm @1625nm |
≤0.36dB/km ≤0.32dB/km ≤0.22dB/km ≤0.30dB/km |
| ポイント不連続 | ≤0.05dB |
| ケーブルの遮断波長 | ≤1260nm |
| ゼロ分散の波長 | 1300~1324nm |
| ゼロ分散斜面 | ≤0.093 ps/（nmの² .km） |
| 色彩分散 @1288~1339nm @1271~1360nm @1550nm @1625nm |
≤3.5 ps/（nm。km） ≤5.3 ps/（nm。km） ≤18 ps/（nm。km） ≤22 ps/（nm。km） |
| PMDQ （求積法のaverage*） | ≤0.2 ps/kmの½ |
| モード分野直径@1310nm | 9.2±0.4um |
| 中心/覆われた同心性の間違い | ≤0.5um |
| クラッディングの直径 | 125.0±0.7um |
| クラッディングの非環状 | ≤1.0% |
| 第一次コーティングの直径 | 245±10um |
| 証拠テスト レベル | 100 kpsi （=0.69 Gpa）、1% |
| 温度の依存 | ≤0.1dB/km |
| 正当なクラッシュの抵抗 | 2200N/100mm |
光ケーブルの特徴
ケーブルの曲げ半径:10のxケーブルの直径（操作の間に）
20のxケーブルの直径（取付けの間に）
温度較差
| 実用温度範囲 | -20℃への+60℃ |
| 貯蔵/輸送の温度較差 | -40℃への+60℃ |
| 設置温度較差 | -20℃への+60℃ |
