2-24コアGYXTWのハイブリッドケーブル 2コパーの電源ケーブル
複合光ファイバーケーブルは,バンド内には複数の異なるコンポーネントが配置されている.このタイプのケーブルは,さまざまなコンポーネントによる複数の伝送経路を可能にします.金属電導体または光ファイバーであるかどうかユーザが単一のケーブルを 使うことができるため,設置の総コストと時間も短縮できます.250μmの繊維は,高モジュールプラスチック製の緩いチューブに配置される.チューブは,耐水填充化合物で満たされる.チューブは,長長にPSPの層で包まれている.ケーブルをコンパクトと防水するために,PSPと緩いチューブ水阻害物質が適用されています. 鋼テープの両側に2つの並行鋼線が配置されています. 並行鋼線は両サイドテープに配置されています. ケーブルはポリエチレン (PE) のシートで完成しています.
特徴
メカニカル・温度性能が良さ
高強度で水解に耐える緩い管
繊維の重要な保護を保証する
コンパクトな構造と軽さ,柔軟性,優れた屈曲耐性
低分散と衰弱適切な設計,繊維の長さを正確に制御し,独特のストランディングプロセスは,優れた機械的および環境特性を生み出します.鋼鉄線と波紋鋼テープの装甲は,ケーブルが湿度抵抗と粉砕抵抗の良い性質を持っているようにします
オプティカルファイバーの特性
| ポイント | 仕様 |
| 繊維の種類 | G.652D |
| 衰弱 | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤0.30 dB/km |
| ケーブル切断波長 (λcc) | ≤1260 nm |
| ゼロ分散波長 (nm) | 1300 ~ 1324 nm |
| 零分散傾き | ≤0.092ps/ ((nm2.km) |
| 色素分散 | |
| @ 1288 ~ 1339 nm | ≤3.5ps/ ((nm.km) |
| @ 1550 nm | ≤18ps/ (nm.km) |
| @ 1625 nm | ≤22ps/ ((nm.km) |
| PMDQ | ≤0.2ps/km1/2 |
| モードフィールド直径 @ 1310 nm | 9.2±0.4 um |
| 中核集中点の誤り | ≤0.6 um |
| コーティング直径 | 125.0±0.7 um |
| 覆い 円形でない | ≤1.0% |
| コーティング直径 | 245±10 um |
| 証明試験 | 100 kpsi (=0.69 Gpa),1% |
テクニカルパラメータ
| 温度範囲 | -20°C~+60°C | |||||||||
| リザー | OFNR/OFN FT4タイプ | |||||||||
| 総会 | OFNR/OFN FT6タイプ | |||||||||
| ジャケット | LSZH または PE | |||||||||
| コード名 | ケーブル 核 |
直径 (mm) |
銅 ワイヤ (mm) |
線形 質量 (kgk) (m) |
ストレイル | クラッシュ | 折りたたみ 半径 |
|||
| 短く 期間 (N) |
長い 期間 (N) |
短く ロープ N) |
長い 期間 (N) |
短く 期間 N) |
長い 期間 (N) |
|||||
| OPLC-2*05 | 6~24 | 10 | 2*05 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC4*05 | 6〜24 | 10 | 4*05 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*075 | 6~24 | 10 | 2*075 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC4*075 | 6~24 | 10 | 4*075 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| oPLC-2*10 | 6~24 | 10 | 2*10 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*10 | 6〜24 | 12 | 4*10 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*15 | 6~24 | 12 | 2*15 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*15 | 6~24 | 12 | 4*15 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*25 | 6~24 | 12 | 2*2です5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC4*25 | 6〜24 | 14.5 | 4*2 とすると5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |

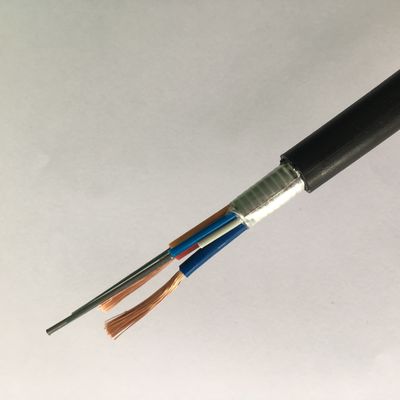

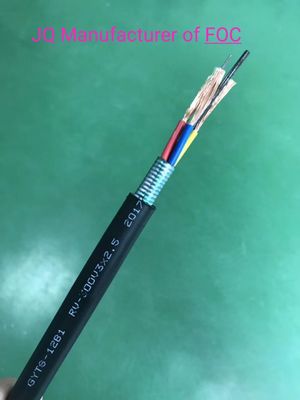

製品画像
適用する
屋外配送箱で 建物のパイプラインに
光通信機器の部屋で使います
尾の繊維とジャンプラインに使われる
ケーブルに囲まれた建物に使われます
梱包&配送
1本の木製のドラムで 1/2/3/4/km配達日:5~8日
