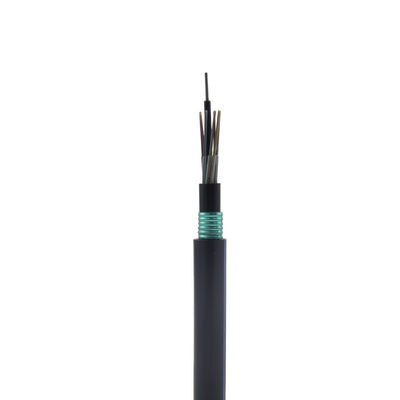

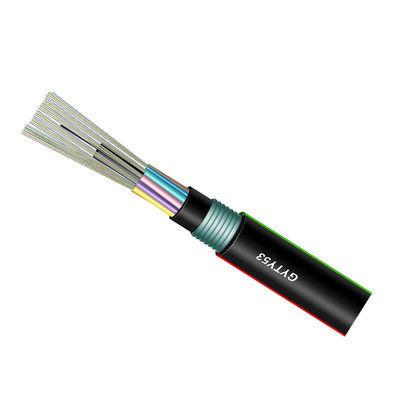

GYTY53 GYFTY53 48 96 直接埋葬した単一の装甲式ダブルジャケット光ファイバーケーブル
担当者 : Philip
電話番号 : +8613422342788
Whatsapp : +8613422342788
詳細情報 |
|||
繊維のタイプ: | G657A1/A2/G652D/G657A1/G657A2 | Oem: | 利用できる |
---|---|---|---|
適用: | 直接ベリー | コンダクターの数: | 48 96 72 96 |
構造: | 座礁させた緩い管 | 実用温度: | -40 | +60 C |
ケーブルの直径:: | 9.6MM | ||
ハイライト: | Yofcの直接埋められた光ファイバケーブル,9.6mmの直接埋められた光ファイバケーブル,9.6mmのyofcの光ファイバケーブル |
製品の説明
地下の直接埋められた光ファイバケーブルGYFTY53は今日に必要な柔軟性および多様性を高い繊維の計算に与えるように埋められる直接を含むほとんどのデマンドが高い取付け、設計されている。繊維の計算288までを使っておよびS-Zの繊維の設計。
適用:
1. 直接埋葬
2. 地下
3. 背骨のインターネット
ケーブルの性能:
項目 | 変数 | |
緩い管 |
材料 | PBT |
色 | すべてのカラー ディスプレイ | |
注入口 | 材料 | PE |
色 | 黒い | |
CSM | 材料 | FRP |
内部のジャケット | 材料 | MDPE |
色 | 黒い | |
外の装甲 | 材料 | プラスチック上塗を施してある鋼鉄ストリップ |
外のジャケット | 材料 | MDPE |
色 | 黒い | |
最少曲げ半径 | 空電 | 12.5回は直径をケーブルで通信する |
動的 | 25回は直径をケーブルで通信する | |
曲がることを繰り返すこと |
負荷:150N;周期の数:30明らかな付加の減少無し、繊維の壊れ目無しおよびケーブルの損傷無し。 |
|
抗張性能 | 短期 | 1500N |
クラッシュ | 短期 | 3000N/100mm |
ねじり | 負荷:150N;周期の数:10;より角度:±180°明らかな付加の減少無し、繊維の壊れ目無しおよびケーブルの損傷無し。 |

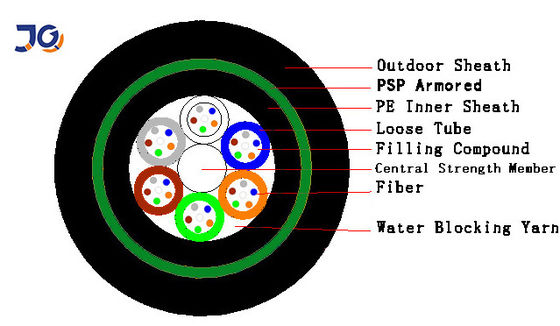

ケーブルの構造の次元:
繊維の計算 |
構造 | 管ごとの繊維 |
緩い管の直径 (mm) |
直径/パッドの直径 (mm) |
厚さの 内部のジャケット (mm) |
厚さの 外のジャケット (mm) |
ケーブルの直径 (mm) |
ケーブルの重量 (kg/km) |
12 | 1+6 | 6 | 1.8 ±0.1 | 2.2 /2.2 | 0.9±0.1 | 1.6±0.1 | 12.4 ±0.5 | 138 |
24 | 1+6 | 6 | 1.8 ±0.1 | 2.2 /2.2 | 0.9±0.1 | 1.6±0.1 | 12.4 ±0.5 | 140 |
48 | 1+6 | 12 | 2.0±0.1 | 2.3 /2.3 | 0.9±0.1 | 1.6±0.1 | 12.9 ±0.5 | 152 |
96 | 1+8 | 12 | 2.0±0.1 | 2.6/3.5 | 0.9±0.1 | 1.6±0.1 | 14.1 ±0.5 | 182 |
144 | 1+12 | 12 | 2.0±0.1 | 3.0 /6.3 | 0.9±0.1 | 1.6±0.1 | 16.9 ±0.5 |
256 |
ケーブル タイプ | ドラム | ||||
高さ (mm) |
幅 (mm) |
内部の直径 (mm) |
長さ (km) |
ドラム タイプ | |
GYFTY53-12 | 950 | 760 | 400 | 2 | 木のドラム |
GYFTY53-24 | 950 | 760 | 400 | 2 | 木のドラム |
GYFTY53-48 | 1000 | 760 | 400 | 2 | 木のドラム |
GYFTY53-96 | 1150 | 760 | 450 | 2 | 木のドラム |
GYFTY53-144 | 1300 | 760 | 500 | 2 | 木のドラム |
