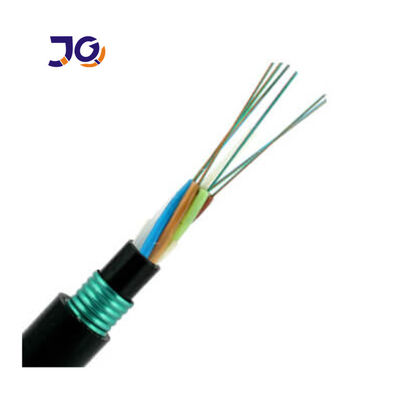

非金属GYFTY53は光ファイバケーブルの水妨害を座礁させた
1. 直接埋葬
2. 地下
3. 背骨のインターネット
光学特徴
|
|
|
G.652D |
50/125um |
625/125μm |
|
減少 |
@850nm |
|
≤3.0dB/km |
≤3.0dB/km |
|
（+20°C） |
@1300nm |
|
≤1.0dB/km |
≤1.0dB/km |
|
|
@1310nm |
≤0.36dB/km |
|
|
|
|
@1550nm |
≤0.22dB/km |
|
|
|
帯域幅（ClassA） |
@850nm |
|
2500MHzkm |
2200MHz:km |
|
|
@1300nm |
|
21000MHz km |
2600MHzkm |
|
NumericalAperture |
|
|
0.200+0.015NA |
0.275+0.015NA |
|
CableCut- offWavelengthλcc |
|
≤1260nm |
|
|
技術的なデータ
|
繊維の計算 |
体言 直径（mm） |
体言 重量（kg/km） |
最高 繊維每の 管 |
No.of （Tube+fillers） |
AllowableTensileの負荷 （N/100mm） |
正当なクラッシュ 抵抗（N/100mm） |
||
|
短い 言葉 |
長く 言葉 |
短い 言葉 |
長期 |
|||||
|
2~36 |
10.2 |
125 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
|
36~72 |
15.1 |
212 |
12 |
6 |
3000 |
1000 |
3000 |
1000 |
|
74~96 |
16.3 |
246 |
12 |
8 |
3000 |
1000 |
3000 |
1000 |
|
98~120 |
17.8 |
288 |
12 |
10 |
3000 |
1000 |
3000 |
1000 |
|
122~144 |
19.4 |
336 |
12 |
12 |
3000 |
1000 |
3000 |
1000 |
|
>144 |
顧客の要求に従う設計 |
|||||||

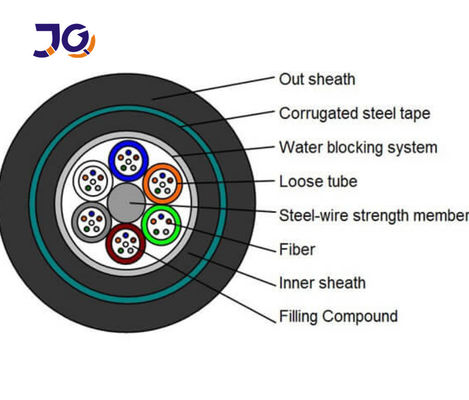

| 項目 | 変数 | |
|
緩い管 |
材料 | PBT |
| 色 | すべてのカラー ディスプレイ | |
| 注入口 | 材料 | PE |
| 色 | 黒い | |
| CSM | 材料 | FRP |
| 内部のジャケット | 材料 | HDPE |
| 色 | 黒い | |
| 外の装甲 | 材料 | プラスチック上塗を施してある鋼鉄ストリップ |
| 外のジャケット | 材料 | HDPE |
| 色 | 黒い | |
| 最少曲げ半径 | 空電 | 12.5回は直径をケーブルで通信する |
| 動的 | 25回は直径をケーブルで通信する | |
| 曲がることを繰り返すこと | 負荷:150N;周期の数:30明らかな付加の減少無し、繊維の壊れ目無しおよびケーブルの損傷無し。 | |
| 抗張性能 | 短期 | 1500N |
| クラッシュ | 短期 | 3000N/100mm |
| ねじり | 負荷:150N;周期の数:10;より角度:±180°明らかな付加の減少無し、繊維の壊れ目無しおよびケーブルの損傷無し。 | |
