小型ADSS 6の中心12の中心の空気の光ファイバケーブルASU G652D
担当者 : colleen
電話番号 : 8618122384446
Whatsapp : +8618122384446
詳細情報 |
|||
適用: | 屋外アンテナ、FTTH FTTB FTTX ネットワーク | 繊維数: | 2~144コア |
---|---|---|---|
スパン: | 100m /200 m /300m /400mまたはカスタマイズされる | 繊維のブランド: | YOFC/FiberHome/Corning |
サンプル: | 受諾可能 | 強度番号: | FRP、ケブラーアラミド糸 |
構造: | ストランドルースチューブ | ジャケットの色: | 黒黄色の勒またはカスタマイズ |
実用温度: | -40℃~+75℃ | 繊維のタイプ: | G652D、OM1、G655、OM4、OM5 |
ハイライト: | ADSSの光ファイバーケーブルAramid,単一モードADSS光ファイバーケーブル |
製品の説明
工場価格のaramidヤーンの強さの単一モードADSS光ファイバーケーブル
全誘電体は非金属非電導の使用を特性がある全誘電体材料(ケーブルを通して電流の道に抵抗する絶縁体との平均1、示す。self-supporting光ケーブルの補強のメンバーの機能を自身の重量および外的な負荷に抗する示す。ADSSケーブルは電柱フレームで、主に、使用される、高い機械強さがあることをそして強い電気環境の影響に耐えられる従って要求する。
1. それは自己支え、伝導性の金属要素を利用しない;
2。その設置費用はOPGW (光学グラウンド ワイヤー)およびOPAC (光学付けられたケーブル)とより低く比較される;
3。それにすばらしい機械強さ、低い重量があったり、および高いローディングのために適したおよび荷を下す周期外的な負荷を扱うことができる;
4。そのaramidは好ましくない天候の下で増加ケーブルの抗張性能、また温度の性能にまいはだを詰める;
5.適用必要性に特定の設計
·適用
頭上式の電力線の実際の状態は完全な考察にADSSケーブルが設計されているとき運ばれる。110kVの下の頭上式の電力線のため、
PEの外の外装は加えられる。外の外装で110kVとまたはに、等しい電力線のために適用される。aramidの量および座礁の設計を捧げなさい
プロセスはさまざまなスパンの要求を満たすことができる。
·標準
ADSSケーブルは標準的なIEEE P 1222、またIEC 60794-1に従う。
構造および技術仕様
1. ADSSの単一のジャケット
繊維の計算 | 構造 | 管ごとの繊維 |
losseの管の直径 (MM) |
FRP/padの直径(mm) | 外のジャケット(mm)の厚さ | Ref. Outer 直径 (mm) |
Ref. Weight (kg/km) |
|
PEのジャケット | ジャケット | |||||||
4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
先端:abolveのテーブルのすべての指定はおおよそデータ、より多くのdetalsの指定のである、
plsによっては私達のsalersが接触する。
2. ADSSの倍のジャケット
繊維の計算 | 構造 | 管ごとの繊維 |
losseの管の直径 (MM) |
FRP/padの直径(mm) | 外のジャケット(mm)の厚さ | Ref. Outer 直径 (mm) |
Ref. Weight (kg/km) |
|
PEのジャケット | ジャケット | |||||||
4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
先端:abolveのテーブルのすべての指定はおおよそデータ、より多くのdetalsの指定のである、
plsによっては私達のsalersが接触する。
繊維のタイプ |
減少 (+20℃) |
帯域幅 |
光ケーブルの遮断波長 |
||||
---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
細部映像ショー

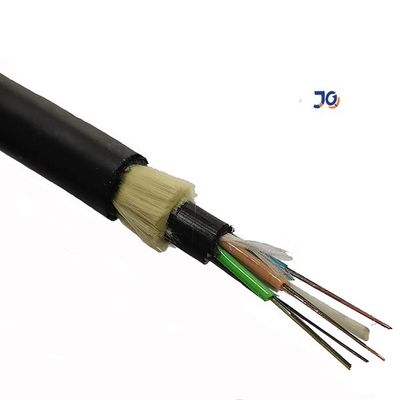

単一のジャケットADSS繊維ケーブル

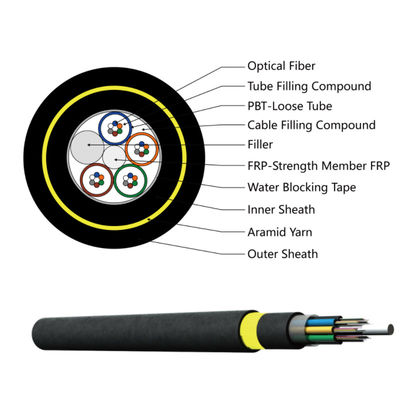

二重ジャケットADSSの光ファイバケーブル
パッキング:
1. 直接工場であるか。
光ファイバケーブルを、MPOのブレイクアウト ケーブル専門にする、専門ケーブルの製造業者として繊維光学のパッチ・コード。
私達のプロダクトはヨーロッパに主に、南アメリカおよび他のある国および地域輸出される。
2. あなたの主要なプロダクトは何であるか。
屋外の光ファイバケーブルの屋内光ファイバケーブルFTTHのドロップ・ケーブルADSS
屋内装甲パッチ・コード繊維ケーブルの光学パッチ・コードSc LC FC ST MTP MPOの光学パッチ・コード
3. 製品品質の保証期間か。
20年は光ファイバケーブルのために保証する
4. 原料のための証明書があるか。
私達は修飾されたISO9001 ROHSの原料の製造者との長期関係の協同を造る
