小型ADSS 6の中心12の中心の空気の光ファイバケーブルASU G652D
|
商品の詳細:
|
|
| 起源の場所: | 広東省中国 |
|---|---|
| ブランド名: | JQ/OEM |
| 証明: | ISO9001/CE/ROHS/FCC |
| モデル番号: | GYXTW-2B1 4B1 6B1 8B1 12B1 |
|
お支払配送条件:
|
|
| 最小注文数量: | 1km |
| パッケージの詳細: | 1つの木のドラムの1/2/3/4/5のkm |
| 受渡し時間: | 3-5dryas |
| 支払条件: | L/C、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1日あたりの200のKM |
|
詳細情報 |
|||
| ジャケット材料: | PE、HDPE、MDPE、LSZH | 外の直径: | 8.0mm/6.0mm/7.0mm/9.0mm |
|---|---|---|---|
| 鋼線: | 1.0mm/0.7mm | 色: | 黒い |
| 繊維のタイプ: | 単一モードG652D | 繊維の計算: | 2/4/6/8/12/24の中心 |
| 構造: | Unitube | 強さメンバー: | 2鋼線 |
| 取付け: | 空気の&Duct | 製品名: | 中央緩い管屋外の視覚繊維ケーブル |
| 繊維のブランド: | コーニングYOFCまたはcustomerized | キー ワード: | 繊維ケーブル |
| ハイライト: | マルチコアの光ファイバケーブル,GYXTWの光ファイバ ケーブル,HDPEの光ファイバケーブル |
||
製品の説明

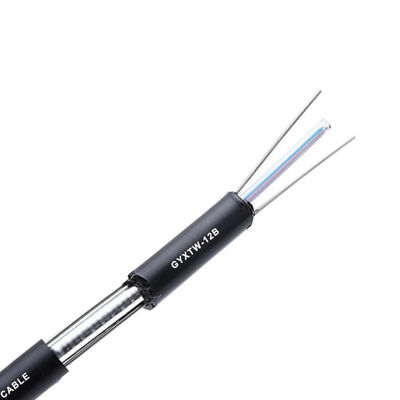

GYXTWの指定

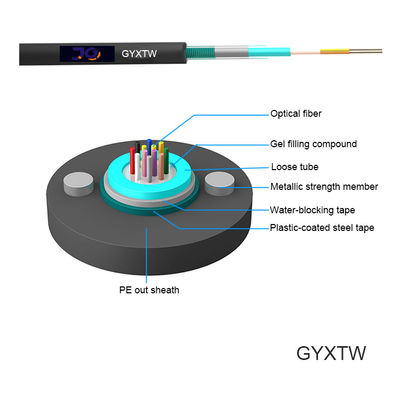

ケーブルの横断面
繊維変数
| 項目 | 単位 | 指定 | |
| 繊維のタイプ | G.652D | ||
| モード分野直径 | 1310nm | mm | 9.2±0.4 |
| 1550nm | mm | 10.4±0.8 | |
| クラッディングの直径 | mm | 125.0±1 | |
| クラッディングの非環状 | % | £1.0 | |
| 中心/クラッディングの同心性の間違い | mm | £0.5 | |
| コーティングの直径 | mm | 245±5 | |
| コーティングの非環状 | % | £6.0 | |
| コーティング/クラッディングの同心性の間違い | mm | £12.0 | |
| ケーブルの遮断波長 | nm | £1260 | |
| 減少係数 | 1310nm | dB/km | £0.36 |
| 1550nm | dB/km | £0.22 | |
| 耐力のレベル | kpsi | ≥100 | |
注:他の変数は標準的なITU-T G.652に会う
ケーブルの性能
| 項目 | 変数 | |
| 繊維の計算 | 12 | |
| 着色された上塗を施してある繊維 | 次元 | 250µm±15µm |
| 色 | 、青い、オレンジ、ブラウン、ピンク灰色、白い、赤い、黒い、黄色い紫色水緑 | |
| 緩い管 | 次元 | 2.2mm±0.1mm |
| 材料 | PBT | |
| 色 | 性質 | |
| 注入口 | 材料 | どれも |
| 色 | どれも | |
| 強さメンバー | 次元 | 0.7mm±0.05mm |
| 材料 | 鋼線をリン酸で処理すること | |
| 装甲 | 材料 | プラスチック上塗を施してある鋼鉄ストリップ |
| 外のジャケット | 材料 | PE |
| 色 | 黒い | |
機械および環境の特徴
| 項目 | 単位 | 指定 |
| 張力（長期） | N | 600 |
| 張力（短期） | N | 1500 |
| クラッシュ（長期） | N/10cm | 300 |
| 押しつぶしなさい（短期） | N/10cm | 1000 |
| 最少曲げ半径（原動力） | mm | 20D |
| Min.Bendの半径（空電） | mm | 10D |
| 設置温度 | ℃ | -40~+60 |
| 実用温度 | ℃ | -40~+70 |
| 保管温度 | ℃ | -40~+70 |
| 曲がることを繰り返す（重复弯曲） | 負荷:250N;周期の数:30明らかな付加の減少無し、繊維の壊れ目無しおよびケーブルの損傷無し。 | |
| ねじり（扭曲） | 負荷:250N;周期の数:10;より角度:±90°明らかな付加の減少無し、繊維の壊れ目無しおよびケーブルの損傷無し。 | |
| 影響（冲击） | 影響エネルギー:450g×1m;シュモクザメの半径:12.5mm;影響の数:5明らかな付加の減少無し、繊維の壊れ目無しおよびケーブルの損傷無し。 | |
ケーブルの構造の次元
| 繊維の計算 | 構造 | 管ごとの繊維 |
緩い管の直径 （mm） |
CSMの直径/パッドの直径 （mm） |
外のジャケットのわずかな厚さ （mm） |
ケーブルの直径 高さ （mm） |
ケーブルの重量 （kg/km） |
| 2 | 1 | 2 | 1.7±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 57 |
| 4 | 1 | 4 | 1.85±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 58 |
| 6 | 1 | 6 | 1.9±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 58 |
| 8 | 1 | 8 | 2.0±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 60 |
| 12 | 1 | 12 | 2.2±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 60 |

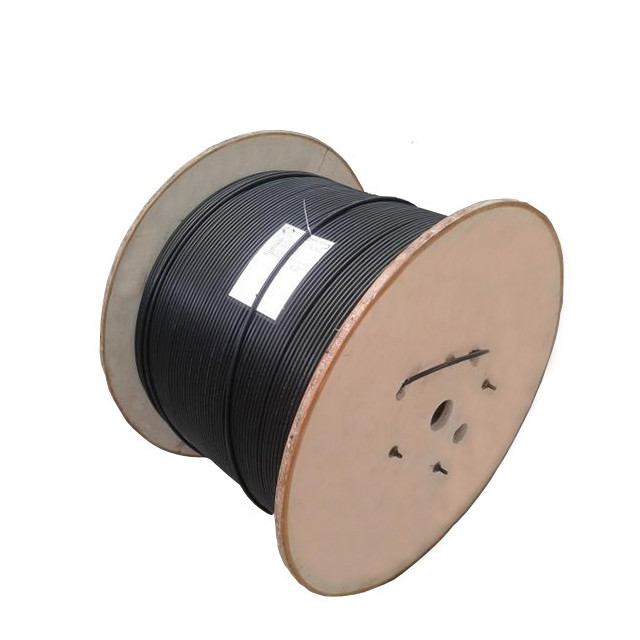

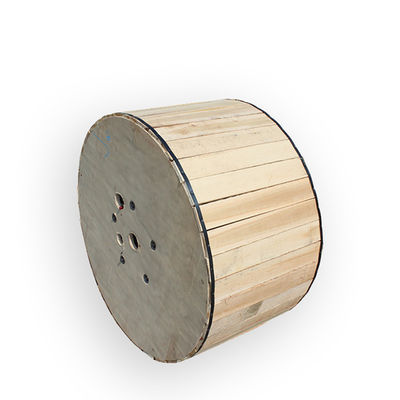

ドラム
| ケーブル タイプ | ドラム（17kg） | ||||
| 高さ（mm） | 幅（mm） | 内部の直径（mm） |
長さ （km） |
ドラム タイプ | |
| GYXTW | 700 | 700 | 650 | 2 | 木のドラム |
