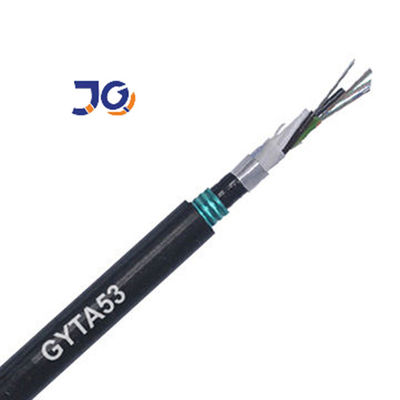

GYTA53 装甲型光ファイバーケーブル 36コア 直埋室外通信ケーブル
製品紹介

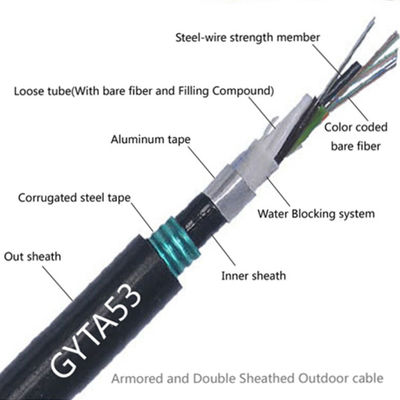

GYTA53光ファイバーケーブルは,アルミテープ装甲とダブルPEシートで直接埋葬アプリケーションのために設計されています.固定された松散管構造は,厳しい屋外環境で安定した伝送と強力な保護を保証します.
製品の特徴
高度な機械的保護のための二重蓋付きのアルミテープ装甲
優れた拉伸性能のための中央鋼筋強度メンバー
効果的な水阻害のためにゲルで満たされた緩いチューブ
紫外線耐性のあるPE外着で 長期にわたって屋外で使用できます
低損失と信頼性の高いトランスミッションのための安定した構造
応用シナリオ
直接埋葬する地下装置
テレコム・バックボーン・メトロポリタン・ネットワーク
遠距離の屋外通信システム
高耐久性と保護を必要とする厳しい環境
オプティカル特性
| ポイント | ユニット | 仕様 | |
| G652D | |||
| モードフィールド直径 | 1310nm | ええと | 9.2±0.4 |
| 1550nm | ええと | 10.4±0.5 | |
| コーティング直径 | ええと | 124.8±0.7 | |
| 円形でないコーティング | % | ≤0.7 | |
| 中核コーティング同心点の誤り | ええと | ≤0.5 | |
| コーティング直径 | ええと | 245±5 | |
| コート・ノン・サーキュラー性 | % | ≤6.0 | |
| コーティング・コーティングの同心度誤差 | ええと | ≤12 | |
| ケーブル切断波長 | nm | acc≤1260 | |
| 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
テクニカルパラメータ
|
繊維
伯爵さん |
定額
直径 (mm) |
定額
体重 (kg/km) |
許容される拉伸負荷
(N) |
許容される圧縮抵抗
(N/100mm) |
||
|
短期
|
長期
|
短期
|
長期
|
|||
|
2〜30
|
13.2
|
162
|
3000
|
1000
|
3000
|
1000
|
|
32~48
|
13.8
|
175
|
3000
|
1000
|
3000
|
1000
|
|
50~72
|
14.6
|
205
|
3000
|
1000
|
3000
|
1000
|
|
74~96 年
|
16.0
|
230
|
3000
|
1000
|
3000
|
1000
|
|
98〜144
|
17.6
|
285
|
3000
|
1000
|
3000
|
1000
|
|
>144
|
顧客の要求により有効
|
|||||
| ケーブルタイプ | ドラム | ||||
|
高さ (mm) |
幅 (mm) |
内径 (mm) |
長さ (km) |
ドラムタイプ | |
| GYTA53-12 | 950 | 760 | 400 | 2 | 木製の太鼓 |
| GYTA53-24 | 950 | 760 | 400 | 2 | 木製の太鼓 |
| GYTA53−48 | 1100 | 760 | 500 | 2 | 木製の太鼓 |
| GYTA53-96 | 1200 | 760 | 500 | 2 | 木製の太鼓 |
梱包
1/2/3/4kmまたはカスタマイズされた長さ 輸出木製のドラム
FAQ GYTA53 装甲型光ファイバーケーブル
Q1: GYTA53ケーブルは何のために使われますか?
A: 設計されたのは直接埋葬の地下通信ネットワーク.
Q2: 繊維数がどれくらいあるの?
A: サポートします最大288コア36のコアオプションを含む.
Q3:ケーブルにはどんな保護がありますか?
A: その特徴はアルミテープ装甲と二重PEシールド強い機械的保護と湿度保護のために
Q4:ケーブルは防水ですか?
A: そうですゲルで満たされた緩い管と水を遮る材料.
Q5:OEMのカスタマイズをサポートしていますか?
A:はい,提供していますOEMサービスケーブルの構造,長さ,ラベル
